WOODWARD MicroNet TMR® 5009 数字控制系统的 OpView™界面操作手册
1. OpView界面概述与系统集成
OpView™操作员界面是一个工业级触摸屏工作站，专为Woodward MicroNet TMR® 5009数字控制器设计。该界面集成了状态显示、参数调整和运行指令发布功能，通过直观的图形化界面简化了复杂控制操作。
1.1 系统架构
OpView通过SIO模块的J3通信端口与5009控制器连接，支持RS-232、RS-422和RS-485三种通信协议，最大通信距离可达1200米。系统自动根据5009控制器的配置选择对应的界面屏幕，无需现场额外配置。
1.2 支持的硬件型号
零件号 屏幕类型 Com B端口 等级认证
8236-354 彩色 25针 -
8236-513 彩色 25针 Class I, Division 2
8236-616 彩色 25针 -
8236-617 彩色 25针 Class I, Division 2
8236-700 彩色 9针 -
8236-701 彩色 9针 Class I, Division 2
8236-1001 彩色 9针 -

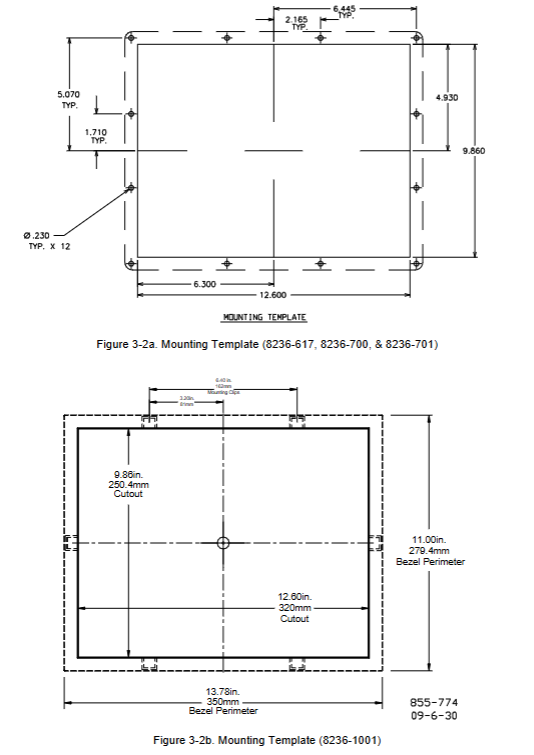

2. 安装与配置技术规范
2.1 环境要求
安装方式：面板安装，符合NEMA 4防护等级
工作温度：0至50°C（32至122°F）
重量：6.9公斤（15.2磅）
散热要求：设备侧面至少保留2英寸空间确保空气流通
2.2 通信配置
OpView的Com B端口默认通信参数设置：
协议类型：RTU
设备编号：1
波特率：19200
停止位：1
奇偶校验：无
重要提示：如果5009控制器端口设置与上述默认值不同，必须调整至匹配，否则通信将失败。
2.3 防爆环境注意事项
零件号8236-513、8236-617、8236-701和8236-703仅适用于Class I, Division 2, Groups A、B、C和D或非危险场所。如果机柜中安装了F/T继电器模块，则不得在Class I, Division 2危险场所使用。
3. 安全操作准则
3.1 关键安全警告
超速保护：原动机必须配备独立于控制系统的超速停机装置
个人防护装备：操作时必须佩戴适当的PPE，包括护目镜、听力保护、安全帽等
静电防护：电子控制单元包含静电敏感部件，必须遵循静电放电预防措施
紧急停机准备：启动原动机时必须做好紧急停机准备
3.2 双重确认紧急停机流程
OpView的紧急停机采用两步确认机制防止误操作：
按下紧急停机（ESD）按钮
在5秒内按下验证紧急停机按钮（位于屏幕不同位置）
5009控制器立即执行停机指令
4. 核心操作功能详解
4.1 主菜单功能结构
主菜单作为系统导航中心，提供以下关键功能：
本地/远程模式切换
紧急停机指令
报警日志访问
各功能屏幕切换
密码配置入口
4.2 涡轮启动控制
启动屏幕根据5009配置提供三种模式：
怠速/额定启动：手动调节转速设定值
无怠速启动：仅使用手动升/降功能
自动启动序列：全自动启动流程
4.3 运行监控与调整
涡轮运行屏幕提供全面的实时监控：
负载显示（KW或MW）
阀门需求指示
断路器状态（发电机配置）
频率控制臂/解除武装
同步器和负载共享功能
4.4 高级控制功能
4.4.1 PID控制调整
PID控制屏幕以条形图形式显示所有配置的PID输出和设定值，允许操作员：
调整比例、积分和微分比设置
启用/禁用控制功能
保存动态更改
4.4.2 阀门校准
阀门校准需满足以下前提条件：
5009控制器处于停机模式
涡轮转速低于1000 RPM
输入校准密码（默认：1111）
校准过程包括最小/最大mA设置调整，校准完成后必须保存设置并退出校准模式。
4.4.3 超速测试
超速测试功能允许测试机械和电气超速保护装置：
测试5009跳闸：转速升至电气超速设定点
测试外部跳闸：转速升至最大超速设定点
安全保护：60秒无操作自动终止测试
5. 诊断与维护功能
5.1 趋势分析
趋势屏幕提供一分钟的趋势记录，扫描速率为1秒/次，显示：
设定值趋势
PID输出趋势
控制输入趋势
数据以百分比格式显示
5.2 报警管理系统
报警日志系统具有以下特性：
显示5009报警和跳闸事件
时间标记精度：1秒
存储容量：最近500个事件
打印功能：支持串行打印机输出
报警状态：红色带星号表示活动报警
5.3 通信故障处理
当OpView与5009控制器通信中断时：
所有屏幕显示"LOST COMMUNICATION"信息
5009生成通信故障报警
涡轮控制不受影响
OpView命令在通信恢复前不被执行
6. 密码安全管理
OpView采用三级密码保护系统：
SUPVAR级密码：1113（访问应用管理器）
调谐器/阀门校准级密码：1111（访问动态调整和阀门校准）
5009级密码：5009（正常操作级别）
安全建议：正常操作期间应将密码级别恢复至5009用户级别，防止未经授权的访问。
7. 合规性与认证
7.1 区域合规性
符合欧洲低电压指令（LVD）的CE标志要求
离散输入和继电器输出电路最大外部电路电压限制：18-32 Vdc
7.2 安装规范
现场布线额定温度至少75°C（环境温度预计超过50°C时）
外围设备必须适合其使用场所
布线必须符合Class I, Division 2布线方法
