XP Power Supply Technical Guide电源技术指南
时间: 2026-01-07浏览次数：
XP Power Supply Technical Guide电源技术指南
XP Power Supply Technical Guide电源技术指南
核心技术模块解析
（1）电源基础理论
技术点 核心内容 关键参数 / 标准
电源类型 线性电源：低噪声（适用于音频设备），效率低、体积大；
开关电源：高频切换（200kHz-1MHz），效率高（最高 91%）、体积小 线性电源效率 < 60%；开关电源效率 75%-91%
拓扑结构 反激转换器（≤150W）、正激转换器（100-300W）、半桥（150-1000W）、全桥（>1000W）、升压转换器（PFC 应用） 反激转换器纹波电流高；全桥转换器功率密度最高
分布式电源架构（DPA） 前端电源→中间总线→负载点 DC-DC 转换器，支持热插拔、冗余备份 中间总线电压 48VDC，允许 ±10% 波动
（2）输入设计关键技术
电源来源：
AC 电源：单相（85-264VAC）、三相（星形 / 三角形连接），全球频率 50/60Hz
DC 电源：电池（铅酸 / NiCd/NiMH/Li-ion）、DC 发电机（12/24/48VDC）
输入保护：
浪涌 / 瞬态保护：GDT（气体放电管）、MOV（金属氧化物压敏电阻），符合 EN61000-4-5（±2kV 共模）
浪涌电流限制：NTC 热敏电阻，冷启动浪涌电流 30-40A（持续 1-2ms）
反向极性保护：串联二极管（无熔断）、并联二极管（熔断保护）
谐波抑制：
被动 PFC：适用于≤300W，功率因数 0.5-0.6
主动 PFC：适用于 > 100W，功率因数 > 0.9，符合 EN61000-3-2 Class A/B
接地设计：
功能接地（FE）：无安全功能；保护接地（PE）：防触电（Class I 系统）
爬电 / 电气间隙：基本绝缘≥2.0mm，双重绝缘≥4.0mm（300VAC）
（3）输出设计关键技术
核心参数：
输出电压：3.3-60VDC（标准），串联可扩展至更高电压
纹波噪声：≤50mV pk-pk（3.3-9V 型号），≤0.5% pk-pk（其他型号），20MHz 带宽测量
调节精度：线路调节≤0.1%，负载调节≤0.6%
输出保护：
过压保护（OVP）：115%-140% Vnom，自动恢复 / 锁定
过载保护：恒流限制、恒功率限制、打嗝模式、折返限流
短路保护：跳闸重启（打嗝模式），无损坏风险
操作模式：
串联操作：需恒流限制，反向二极管保护
并联操作：主动均流（误差 ±10%），支持 N+M 冗余
冗余操作：ORing 二极管，支持热插拔，保障连续供电
状态与控制：
状态信号：AC OK（电源正常）、DC OK（输出正常）、过温报警
控制接口：远程开关、电压编程（0-5V 对应 0-100% 输出）、均流控制
（4）专项产品技术
产品类型 应用场景 关键参数
UPS 系统 关键负载备用供电 在线式（0ms 切换）、互动式（2-10ms 切换）、离线式（2-10ms 切换），容量 250VA-800kVA
DC/AC 逆变器 直流转交流 输出波形（正弦波 / 准正弦波），输入 12/24/48VDC， surge 容量 20%-300%（持续 3-15s）
频率转换器 频率转换（50/60/400Hz） 静态转换器（AC-DC-AC），适用于航空电子设备
静态开关（STS） 双电源切换 切换时间 <1/4 周期，效率> 99%，无机械磨损
（5）热管理与可靠性
热管理：
散热方式：自然对流（≤100W）、强制风冷（100-2000W，12-48CFM）、底板散热（高温环境）
风扇选型：根据功率损耗计算，公式： airflow（m³/hr）=2.6× 功率（W）/ 允许温升（°C）
电容寿命：每降低 10°C，寿命翻倍
可靠性：
失效分析：浴盆曲线（早期失效→稳定期→损耗期）
MTBF 计算：MIL-HDBK-217/F 标准，典型值 500,000 小时（25°C）
影响因素：复杂度（元件数量）、应力（温度 / 电压）、器件选型（通用可靠性）
法规与合规要求
安全认证：
IT / 工业：IEC62368-1、UL62368-1、EN62368-1
医疗：IEC60601-1（BF/CF 级），漏电流≤10µA（CF 级）
亚洲市场：CCC（中国）、BSMI（台湾）、PSE（日本）、KETI（韩国）
EMC 合规：
发射限值：CISPR22 Class B（传导）、Class A（辐射）
抗扰度：ESD（±8kV 空气放电）、EFT（±2kV 工业级）、电压跌落（30%/60%/95%）
能效标准：
CEC 2008：空载功耗≤0.5W（<10W）、≤0.75W（10-250W），效率≥0.85（>49W）
EU 行为准则：空载功耗≤0.3W（<15W）、≤1.0W（60-150W），效率≥0.9（25-150W）
军用标准：
MIL-STD 461E/F：EMC 发射 / 抗扰度
MIL-STD 1275：车载电源（25-33VDC）
DEF STAN 59-41：英标军用电源
工程实践与技术专题
电池选型与 sizing：
类型对比：铅酸（低成本、重）、Li-ion（高能量密度、需保护）、NiCd（宽温、有毒）
容量计算：恒流法（Ah = 电流 × 时间），需考虑温度降额（0°C 降额至 80%）、寿命因子（×1.25）
5 篇技术专题：
可配置电源拓扑：基于 380VDC 母线，支持 14 路输出，功率 450W-2400W
小型高效 AC-DC 设计：谐振拓扑 + 同步整流，效率达 91%，功率密度 10.55W/in³
紧凑型灵活电源：分数匝变压器（FTT），减少交叉调节，支持 3.3-60VDC 输出
同步整流技术：MOSFET 替代二极管，损耗降低 44%，适用于低电压（3.3/5V）

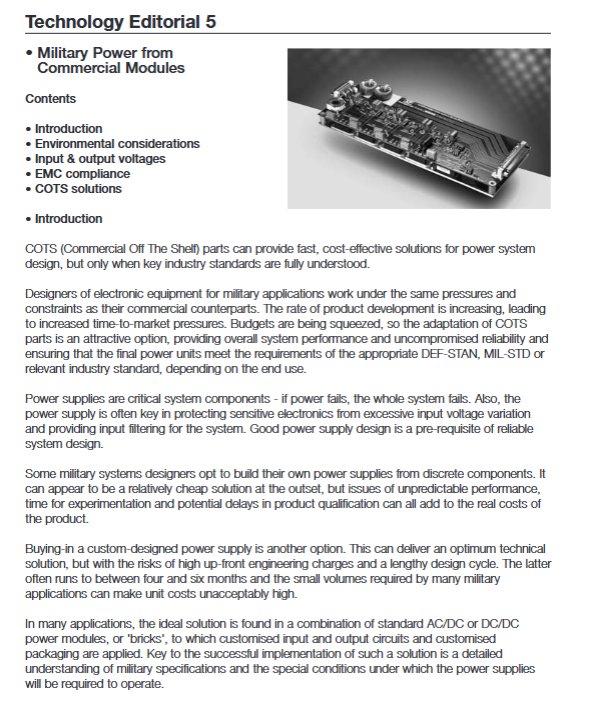

军用 COTS 电源：基于商用模块，满足 - 40°C 低温、MIL-STD 合规，成本降低 30%
