XP POWER C 系列 微型稳压高压 DC-DC 转换器
时间: 2026-01-07浏览次数：
XP POWER C 系列 微型稳压高压 DC-DC 转换器
XP POWER C 系列 微型稳压高压 DC-DC 转换器
产品概述
产品名称：C 系列微型稳压高压 DC-DC 转换器
核心定位：为紧凑、精密设备提供清洁、可靠的高压电源，兼顾低噪声与高可编程性
核心优势：
电压覆盖广：输出电压 0-100V 至 0-8kV，支持正负极性（N 后缀为负电压型号）
性能优异：低纹波、低 EMI/RFI、高稳定性，适合敏感设备集成
灵活适配：支持 PCB 直装、飞线、chassis 安装（需适配器），满足不同部署需求
关键标识：UL 认证编号 E139109，RoHS 合规，符合 94V-0 标准
型号与输出规格表
型号 输出电压（正负可选） 最大输出电流 纹波（满负载） 负载调节 线路调节 工作频率范围
C01 0-+100V 10mA <0.75% <0.1% <0.1% 200-250kHz
C02/C02N 0-±200V 5mA <0.05% <0.1% <0.1%/1% 250-350kHz/75-150kHz
C03 0-+300V 3.3mA <0.03% <0.1% <0.1% 200-300kHz
C05/C05N 0-±500V 2mA <0.004%/0.005% <0.07%/0.5% <0.1%/0.5% 250-350kHz/200-350kHz
C06/C06N 0-±600V 1.67mA <0.003% <0.1%/0.75% <0.1%/0.75% 250-300kHz/125-300kHz
C10/C10N 0-±1000V 1mA <0.005%/0.002% <0.3%/0.5% <0.3% 200-250kHz/100-125kHz
C12/C12N 0-±1250V 1mA <0.004%/0.003% <0.1%/0.175% <0.1% 200-250kHz/100-125kHz
C15/C15N 0-±1500V 0.67mA <0.002% <0.1%/0.2% <0.1%/0.2% 100-125kHz/75-100kHz
C20/C20N 0-±2000V 0.5mA <0.002% <0.15% <0.1% 75-100kHz
C25/C25N 0-±2500V 0.4mA <0.1%/0.2% <0.3%/0.5% <0.2% 125-150kHz
C30/C30N 0-±3000V 0.33mA <0.1%/0.2% <0.3% <0.05%/0.075% 75-100kHz
C40/C40N 0-±4000V 0.25mA <0.1% <0.25%/0.2% <0.2%/0.1% 50-125kHz/75-150kHz
C50/C50N 0-±5000V 0.2mA <0.1% <0.35%/0.25% <0.1% 75-150kHz/125-175kHz
C60/C60N 0-±6000V 0.166mA <0.1% <0.25% <0.1%/0.15% 125-175kHz
C80/C80N 0-±8000V 0.125mA <0.2% <0.75% <0.15%/0.25% 100-150kHz
关键电气参数
（1）输入参数
特性 规格 备注
输入电压范围 11.5-16V DC 正极输入
输入电流 空载 < 100mA，满载 < 250mA -
输入电容 440μF（低 ESR） 保障输入稳定性
（2）编程与控制参数
特性 规格 备注
编程电压 0-5V DC 与 DAC 兼容，高阻抗输入
编程电流 <100μA -
响应时间 <250ms 满负载、满量程响应
设定点精度 ±1% 预热 1 小时后，25°C
增益调节范围 5%-10% 外部电位器可调，用于校准
线性度 <1% 输出电压 15%-100% 区间
（3）稳定性参数
特性 规格 备注
短期稳定性 <0.01%/ 小时 满负载，25°C
温度系数（温漂） <50ppm/°C 典型值，工作温度范围内
热冲击限制 1°C/10 秒 避免温度骤变影响性能
机械与安装规格
（1）分型号机械参数表
功率等级 型号范围 尺寸（长 × 宽 × 高） 重量 体积
低高压（100V-2kV） C01-C20 1.40×1.11×0.50 英寸（35.56×28.19×12.70mm） 31 克（1.1 盎司） 0.77 立方英寸（12.62 立方厘米）
中高压（2.5kV-4kV） C25-C40 1.75×1.11×0.50 英寸（44.45×28.19×12.70mm） 36.8 克（1.3 盎司） 0.96 立方英寸（15.77 立方厘米）
高高压（5kV-8kV） C50-C80 2.10×1.11×0.50 英寸（53.34×28.19×12.70mm） 50.9 克（1.8 盎司） 1.16 立方英寸（18.93 立方厘米）
（2）安装与配件
引脚定义（共 5 针）：1 脚（+ 输入）、2 脚（接地）、3 脚（编程电压）、4 脚（高压输出 / 返回）、5 脚（外壳接地）
标准安装：PCB 安装，推荐孔径 0.052 英寸，焊盘 0.082 英寸
可选配件：
飞线（FL 后缀）：适用于 C01-C15 型号，便于非 PCB 安装场景
CM3 适配器套件：适配 C25-C40 型号，支持 chassis 安装，含 SHV 输出连接器、反向极性保护

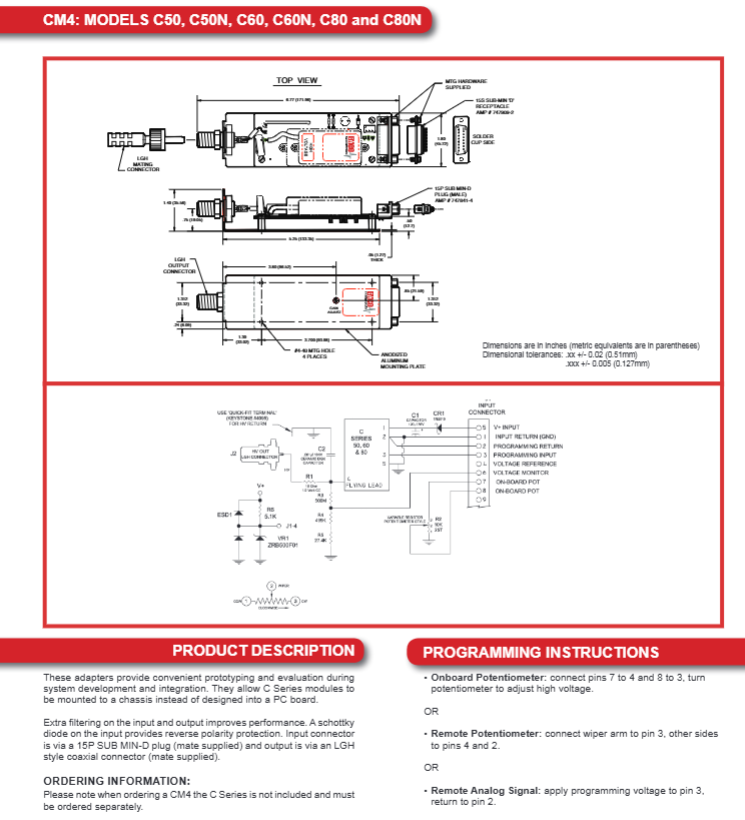

CM4 适配器套件：适配 C50-C80 型号，支持 chassis 安装，含 LGH 输出连接器、额外滤波
环境与可靠性
工作温度：-10°C 至 + 60°C（外壳温度），需做好热管理
存储温度：-20°C 至 + 90°C
抗干扰：采用准正弦波振荡器、屏蔽变压器及优良滤波技术，EMI/RFI 极低
防护：密封设计，可耐受浸没清洗流程
平均无故障时间（MTBF）：>2.6 万小时（Bellcore TR-332 标准，C10 型号）
订购信息
型号命名规则：C + 输出电压代码 + 极性（空白为正，N 为负） + 飞线（空白为标准，FL 为飞线）
示例：C10N（1kV 负电压标准版）、C05FL（500V 正电压飞线版）
注意事项：CM 系列适配器套件不含 C 系列模块，需单独订购
