XP POWER MP Series 300-2400 Watts AC-DC 电源供应器
时间: 2026-01-07浏览次数：
XP POWER MP Series 300-2400 Watts AC-DC 电源供应器
XP POWER MP Series 300-2400 Watts AC-DC 电源供应器
产品概述
产品名称：XP MP Series AC-DC 电源供应器
功率范围：300-2400 Watts（高输入电压 181-264VAC 时可额外提升功率，如 F3 额外 + 200W）
核心优势：支持 1-24 路输出、浮动输出设计、SEMI F47 合规（仅高输入电压）、3 年质保、MTBF 达 750,000 小时，适配全球关键系统供电需求
安全与 EMC 认证：
认证类型 具体标准
安全认证 EN62368-1、UL62368-1、CSA62368-1（cUL）、CE、UKCA
EMC 排放 EN55032 Level B（传导）
电磁抗扰度 EN61000-4 系列（ESD / 辐射 / EFT 等 Level 3，性能标准 A）
谐波 / 闪烁 EN61000-3-2 Class A、EN61000-3-3
电气规格详情
（1）输入参数
输入电压：90-264 VAC（宽电压范围）
输入频率：47-63 Hz
浪涌电流：230VAC 冷启动（25℃）时最大 40A
功率因数：符合 EN61000-3-2 Class A
漏电流：<1.5 mA
输入保护：内置保险丝（按机箱型号区分）
机箱型号 保险丝规格
F3/FF T6.3A/250V
F4/F6 T10A/250V
F7 T12A/250V
F8 T15A/250V
FX T20A/250V
（2）输出参数
输出电压：按模块类型而定（2-60V），支持 ±5% 电压微调
调节精度：
线调节：典型 0.1%，最大 0.3%
负载调节：单路输出及双 / 三路输出 V1 最大 1%；双 / 三路输出 V2/V3 最大 2%（E 模块 V1 需≥10% 负载，K 模块 V1 需≥5% 负载）
纹波与噪声：50mV 或 1% pk-pk（取较大值），20MHz 带宽
保持时间：最小 20ms
温度系数：0.03%/°C
保护功能：
过压保护（OVP）：单路及双 / 三路 V1 为 115-130% Vnom（G/H 模块无 OVP）
过载保护：<150% 额定功率
短路保护：连续跳闸 + 重启（打嗝模式）
（3）隔离特性
输入 - 输出：3000 VAC
输入 - 地：1500 VAC
输出 - 地：500 VAC
配置方案（机箱 + 模块 + 选项）
（1）机箱选择（按功率分类）
机箱型号 额定功率 高电压额外功率 适用模块数量
F3 300W +200W 1-3 个
FF 350W +175W 1-3 个
F4 400W +200W 1-4 个
F6 600W +150W 1-4 个
F7 700W +200W 1-4 个
F8 800W +200W 1-6 个
FX 1000W +200W 1-6 个
（2）输出模块类型
单路输出模块：A/J/B/C/H 系列，电压 2-60V，电流 2-100A（示例：B3=5V@60A，JG=10V@18A）
双路输出模块：G/K/D 系列，最大功率 150W（示例：G2=15V@3A+15V@3A，K2=5V@10A+12V@8A）
三路输出模块：E 系列（示例：E1=5V@20A+12V@2A+12V@2A）
（3）选项代码（功能扩展）
选项代码 功能描述
01-06 B/C 模块并联（如 01=1-2 槽 B 模块并联）
21-25 J 模块并联（如 22=2-3 槽 J 模块并联）
1R 反向气流（标准风扇排气）
1S 低噪声（仅 F8/FX，标准进气）
2R 反向低噪声气流（仅 F8/FX）
环境与机械参数
（1）环境适应性
工作温度：
标准型号：0 °C 至 + 70 °C（50℃后线性降额至 70℃时 50% 功率）
反向气流型号：40 °C 至 + 60 °C（40℃后线性降额至 60℃时 50% 功率）
存储温度：-40 °C 至 + 85 °C
工作海拔：3000 m
抗冲击：30g，11ms（半正弦波），每轴 3 次，共 18 次（EN60068-2-27）
抗振动：2g，10-500Hz，3 轴各 10 次扫描（EN60068-2-6）
（2）机械细节

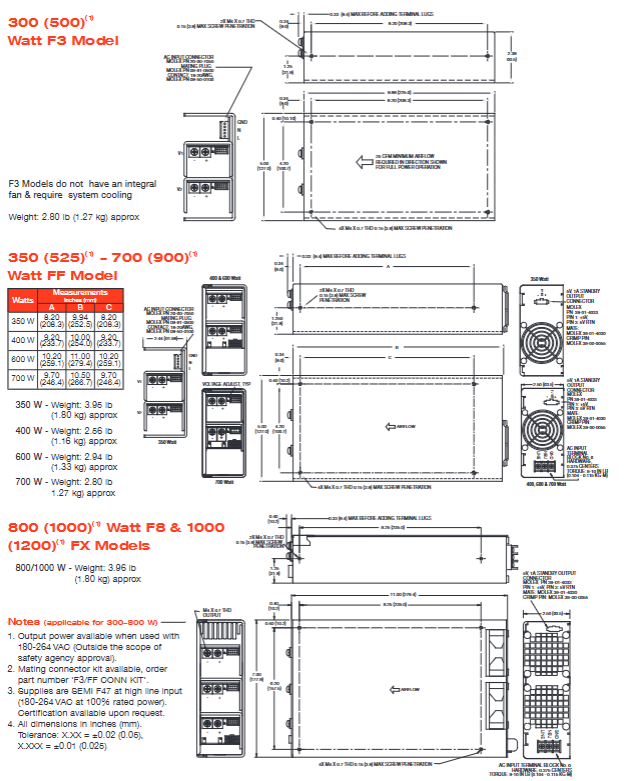

尺寸与重量（示例）：
机箱型号 尺寸（英寸 / 毫米） 重量（lb/kg）
F3（300W） 8.88×5.00×4.20（225.6×127.0×106.7） 2.80/1.27
FF（350W） 9.94×5.00×4.20（252.5×127.0×106.7） 3.95/1.80
F8（800W） 11.00×7.00×6.20（279.4×177.8×157.5） 3.96/1.80
连接器：AC 输入（Molex 26-60-7050）、待机输出（Molex 39-01-4033）、逻辑连接器（AMP 87631-5）等
信号与控制功能
核心信号：AC OK（电源故障预警≥5ms）、DC OK（输出电压合规指示）、电流共享（单线并联）、全局禁止、模块禁止、远程感应、电压编程、5V 待机输出
远程感应：A/J/B/C/K 及 E 模块 V1 支持（补偿最大 0.5V 压降）；D 模块支持返回线压降补偿（最大 0.25V）；H/G 及 E 模块 V2/V3 无此功能
模块并联 / 串联：单路模块及双 / 三路模块 V1 可并联提流；单路模块可串联提压（>80V 需咨询销售）
