YAMAHA RCX40四轴机器人控制器
时间: 2026-01-06浏览次数：
YAMAHA RCX40四轴机器人控制器产品概述核心定位：四轴工业机器人专用控制器，适配 SCARA 机器人与直角坐标机器人，主打高效精准控制与紧凑设计。核心特性多任务功能：最多同时运行 8 个任务，支持优先级设置，提升系统运行效率。编程能力：搭载 BASIC-like 高级语言，兼容工业机器人编程标准 SLIM，采用编译方式实现快速程序执行。运动控制：支持 Arch 运动（自由设置拾取放置路径）
YAMAHA RCX40四轴机器人控制器
产品概述

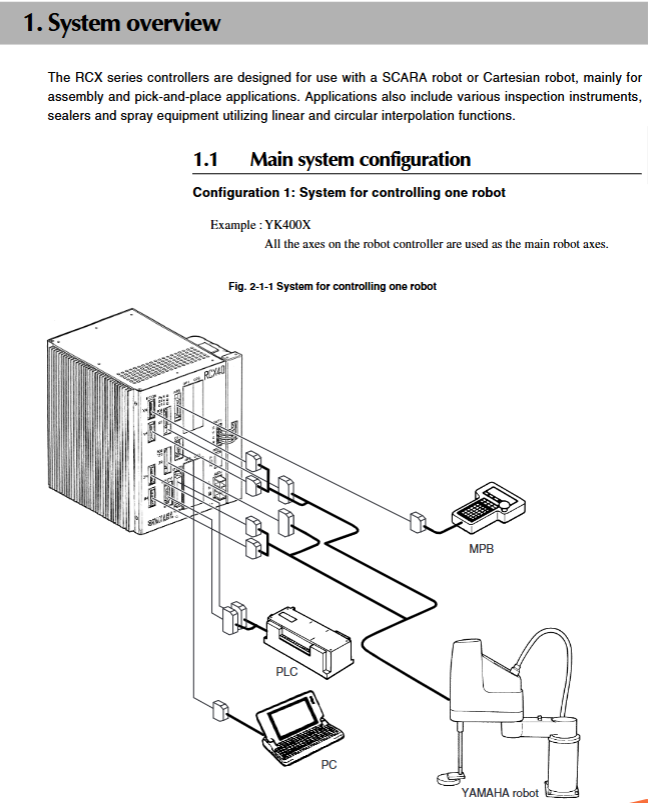

核心定位：四轴工业机器人专用控制器，适配 SCARA 机器人与直角坐标机器人，主打高效精准控制与紧凑设计。
核心特性
多任务功能：最多同时运行 8 个任务，支持优先级设置，提升系统运行效率。
编程能力：搭载 BASIC-like 高级语言，兼容工业机器人编程标准 SLIM，采用编译方式实现快速程序执行。
运动控制：支持 Arch 运动（自由设置拾取放置路径）、三维 CP 控制（线性 / 圆弧运动插值）。
兼容性：软件伺服控制实现单元标准化，兼容多数 YAMAHA 机器人型号，简化维护。
认证与合规：符合 CE 认证相关指令（机械指令、低电压指令、EMC 指令），默认运行于 SAFE 模式。
安全规范
安全类别 核心要求 风险提示
WARNING 1. 必须设计安全联锁电路，启用紧急停止端子；
2. 安装 / 布线前需切断所有电源相；
3. 禁止在易燃气体环境使用（非防爆设计） 违反可能导致致命伤害或死亡
CAUTION 1. 控制线路与动力线间距≥100mm，避免干扰；
2. 数据需定期备份至外部存储；
3. 端子螺丝按指定扭矩紧固，避免短路；
4. 废弃时按工业废弃物处理 违反可能导致 injury 或设备损坏
NOTE 1. 操作关键步骤简化说明；
2. 部分 CAUTION 项在特定环境下可能升级为严重风险 辅助安全操作，需严格遵守
环境与防护要求
工作温度：0-40℃（连续运行保障），存储温度：-10-65℃
湿度：工作环境 35%-85% RH（无冷凝），存储环境≤95% RH（无冷凝）
物理防护：IP20 防护等级，防导电粉尘、腐蚀性气体
硬件与接口配置
核心硬件组件
主机：支持最多 4 个轴控制，含 POWER/SRV/ERR 状态指示灯

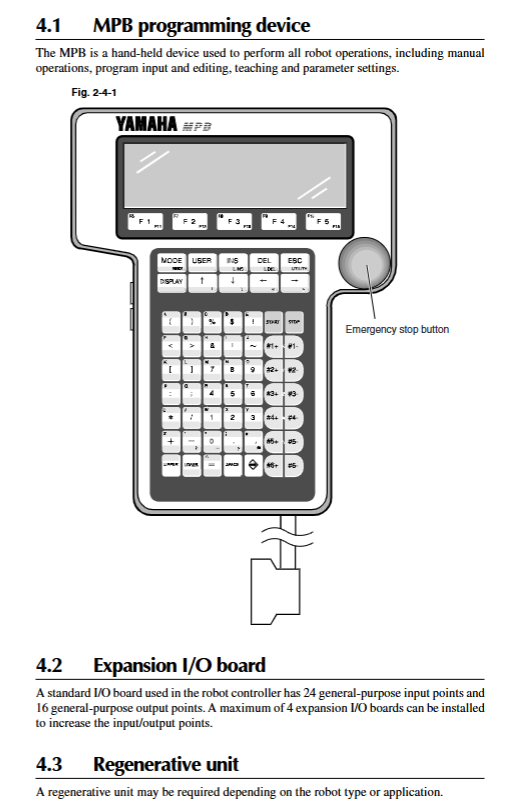

可选设备：MPB 手持编程器（含紧急停止按钮）、扩展 I/O 板（最多 4 块）、再生单元（按需配置）
电缆规格：X-CA 011 系统电缆（LIYCY-TP 18×2×0.25 mm²），提供 8m/15m/30m 长度选择
接口详情
STD. DIO 接口：10 个专用输入、11 个专用输出、16 个通用输入、8 个通用输出，支持 NPN/PNP 规格
SAFETY I/O 接口：紧急停止输入、使能开关信号等安全相关 I/O
RS-232C 接口：支持与上位机数据通信，参数可配置（波特率 4800-57600bps 等）
供电与负载规格
主供电：AC200-230V 单相，电压波动允许范围 -15%~+20%
负载适配：电阻性负载最大 600Ω、电感性负载最大 1mH、电容性负载最大 100µF
操作模式与核心功能
操作模式 核心功能 关键参数
AUTO 模式 程序自动执行、任务切换、速度调节（1%-100%）、断点设置 支持 PTP/ARCH/LINEAR 运动模式
MANUAL 模式 机器人手动移动、点数据示教 / 编辑、绝对复位、坐标设置 手动速度可分步 / 微调调节
PROGRAM 模式 程序创建 / 编辑 / 编译、目录管理、用户功能键注册 单程序最大 9999 行、100 个程序存储上限
SYSTEM 模式 参数配置（机器人 / 轴 / 通信参数）、系统初始化、故障诊断 支持数据备份至内部 Flash ROM
UTILITY 模式 紧急停止取消、电机电源开关、执行等级设置 支持访问权限分级控制
核心功能补充
数据管理：支持点数据、托盘定义、移位坐标、手定义的编辑与存储，点编号范围 0-4000
通信功能：RS-232C 支持在线命令执行、数据传输，支持 XON/XOFF 或 RTS/CTS 流控制
故障诊断：支持错误历史查询（最多 500 条）、控制器自检、电池电压监测
安装与维护
安装关键要求
布线：控制线路与动力线间距≥100mm，电缆需穿管或固定，避免拉扯
安装间隙：顶部 / 侧面≥50mm，后部≥30mm（保障散热）
接地：必须可靠接地，接地导线截面≥2.0mm²
维护周期与操作
验证测试：每 10 年一次（参考安全手册 HI 801 003 E）
电池更换：绝对电池使用寿命约 1.5 年，更换后需充电（B3 电池 48h 满充，B4 电池 96h 满充）
软件更新：系统停机时加载最新版本，控制器需处于 STOP 状态
故障处理
诊断工具：MPB 屏幕错误提示、错误历史查询、自诊断功能
常见故障：电源异常、通信故障、电机过载、绝对复位失败等，提供对应排查流程
合规与处置
电池处置：美国加州对二氧化锰锂电池有处理限制，需合规处置
废弃要求：产品废弃时按工业废弃物处理
质保说明：质保期为出货后 18 个月、安装后 1 年或运行 2400 小时（以先到者为准），自然损耗、人为改装等情况不在质保范围内
