Triconex Triconex Tricon v9–v11 系统
时间: 2025-12-30浏览次数：
Triconex Tricon v9–v11 系统
Triconex Triconex Tricon v9–v11 系统
系统核心定位与核心特性
核心定位：面向工业安全关键场景的可编程逻辑与过程控制器，可实现紧急停机、火气检测、燃烧器管理等功能。
核心架构：

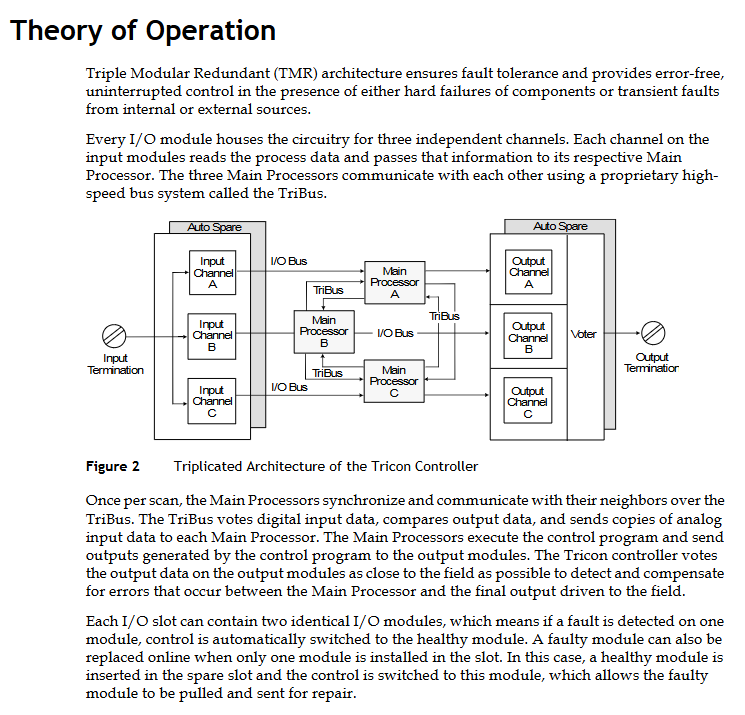

主流采用三重模块冗余（TMR） 架构，三个独立通道并行执行程序，通过投票机制验证输入输出数据。
电源模块、部分 I/O 模块采用双冗余设计，保障单一故障下系统持续运行。
关键优势：
高可用性：支持在线模块更换和热备功能，无需停机即可维护，减少生产中断。
故障容错：内置在线诊断与自适应修复功能，能检测瞬时和稳态故障，自动隔离故障通道。
远程扩展：通过 SRXM 模块和光纤传输，远程 I/O 可扩展至7.5 英里（12 公里），抗电磁干扰能力强。
国际认证：通过 CSA、TÜV Rheinland、NRC、CE 等认证，符合 IEC 61508（SIL 1-3）、ATEX、NFPA 等标准，适配全球多地区安全要求。
硬件组件详细说明
（一）机架（Chassis）：系统安装载体
类型 型号 核心参数 适配场景
主机架 8110 支持 6 组 I/O 模块，TriBus 速率 25Mbps 标准系统核心安装

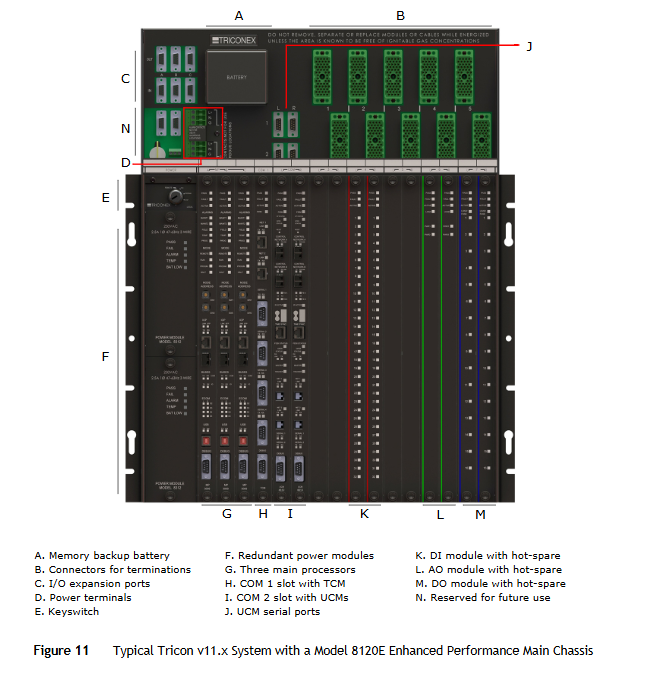

增强型主机架 8120E 支持 5 组 I/O 模块，TriBus 速率 1000Mbps v11.x 系统，需搭配 3009 MP
扩展机架 8111 支持 8 组 I/O 模块，距主机架最远 30 米 本地 I/O 扩展
低密度扩展机架 8121 支持 5 组 I/O 模块，兼容 HART 接口 需 HART 协议的场景
远程机架 8112 支持 6 组 I/O 模块，搭配 RXM 模块 远程 I/O 扩展（最远 12 公里）
（二）电源模块：稳定供电核心
型号 输入电压 输出参数 关键特性
8310 120VAC/VDC 6.5VDC±1%，27A 支持过温、低电量报警，在线更换
8311 24VDC 6.5VDC±1%，27A 反向接保护，适用于 ATEX 场景
8312 230VAC 6.5VDC±1%，27A 不支持 ATEX 场景，需搭配专用电源
共性：双冗余配置，单模块可支撑整机负载，输出功率175W（60℃时），具备过压、过流保护。
（三）主处理器（MP）：系统计算核心
型号 兼容系统版本 核心配置 TriBus 速率
3006/3007 v9.0-9.5.x NS32GX32 处理器，2MB/1MB SRAM 4Mbps
3008 v9.6-10.x MPC860 处理器，16MB DRAM 25Mbps
3009 v11.x P1021 双核心，256MB DRAM 1000Mbps（8120E 机架）
关键功能：支持事件序列（SOE）记录，时间漂移 ±2 秒 / 天，具备独立 I/O 处理器和通信处理器。
（四）通信模块：跨系统互联核心
模块类型 型号 核心功能 适配协议 / 接口
TCM 4351B/4352B/4353/4354 以太网 + 串口通信 Modbus、OPC、TCP/IP
UCM 4610 对接 Foxboro Evo 系统 光纤以太网、Modbus
EICM 4119/4119A 连接 Modbus 设备 / 打印机 RS-232/485，速率 19.2Kbps
NCM 4329/4329G 以太网跨系统通信 10Mbps 网口，支持 GPS 校时
SMM 4409 对接 Honeywell UCN 网络 5MB/s UCN 端口
（五）I/O 模块：信号输入输出核心
数字输入模块（DI）
| 型号 | 电压规格 | 点数 | 类型 | 核心特性 |
| 3501E/T | 115VAC/VDC | 32 | TMR | 光隔离，非共地 |
| 3503E | 24VAC/VDC | 32 | TMR | 自测试功能，8 点一组共地 |
| 3564 | 24VDC | 64 | 单模块 | 低成本，支持热备 |
数字输出模块（DO）
| 型号 | 电压规格 | 点数 | 类型 | 核心特性 |
| 3604E | 24VDC | 16 | TMR | 光隔离，非共地 |
| 3624 | 24VDC | 16 | TMR（监控型） | 电压 / 电流环回检测 |
| 3664 | 24VDC | 32 | 双冗余 | 32 点共地，自保护 |
模拟输入模块（AI）
| 型号 | 信号类型 | 点数 | 精度 | 核心特性 |
| 3700A | 0-5VDC | 32 | <0.15% FSR | 差分输入，DC 耦合 |
| 3703E | 0-5/0-10VDC | 16 | <0.15% FSR | 隔离输入，支持过范围检测 |
| 3708E | 热电偶（J/K/T/E） | 16 | ±3.0°F | 冷端补偿，自动校准 |
模拟输出模块（AO）
| 型号 | 电流范围 | 点数 | 精度 | 核心特性 |
| 3805E/H | 4-20mA | 8 | <0.25% FSR | 共地返回，支持 HART |
| 3806E | 4-20mA/20-320mA | 6+2 | <0.25% FSR | 高电流输出，驱动伺服 |
| 3807 | ±60mA | 4 | <0.25% FSR | 双极性，适用于运动控制 |
脉冲 / 累计模块
| 型号 | 类型 | 点数 | 频率范围 | 核心特性 |
| 3511 | 脉冲输入 | 8 | 20-20,000Hz | 差分输入，AC 耦合 |
| 3515 | 脉冲累计 | 32 | 0-1KHz | 31 位计数器，支持清零 |
（六）HART 接口模块
型号 类型 兼容 I/O 模块 核心功能
2770H AI 接口 3700A、3721 叠加 HART 协议于 4-20mA 信号
2870H AO 接口 3805E、3805H 支持 HART 协议通信，兼容 v10.4 + 系统
软件与配置工具
配置软件：TriStation 1131 v4.x，支持 Function Block Diagram、Ladder Diagram 等 3 种 IEC 61131-3 标准语言，可下载程序、配置变量。
诊断软件：Enhanced Diagnostic Monitor v2.x，用于系统故障诊断、状态监控。
编程支持：TriStation MSW 支持继电器梯形逻辑，可选 CEMPLE（因果矩阵）语言。

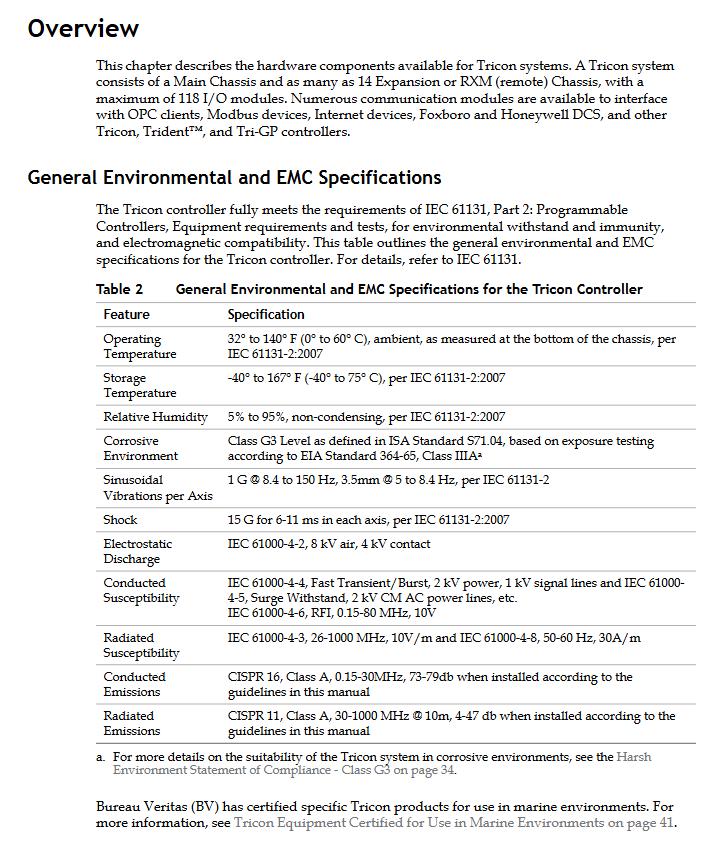

环境与物理规格
环境参数：
工作温度：0-60℃（32-140°F），存储温度：-40-75℃（-40-167°F）
相对湿度：5%-95%（无凝露）
抗振动：2G（10-150Hz），抗冲击：15G（6-11ms）
腐蚀等级：符合 ISA S71.04 G3 级（严苛工业环境）
物理规格：
机架尺寸：48.3cm（宽）×57.8cm（高）×45.1cm（深）
重量：主 / 扩展机架约 24.5kg，电源模块 3.3kg，I/O 模块 2.1-2.7kg
安装与维护要点
安装要求：
机架间距：垂直间距≥4.45cm，通风间隙≥13.3cm，确保散热。
接地：采用三重接地（保护地、信号地、屏蔽地），避免地环路干扰。
线缆：I/O 总线电缆最长 30 米，远程扩展用光纤，符合 ANSI/TIA/EIA-568-B.3 标准。
维护特性：
模块更换：支持在线热插拔，更换时不影响现场接线。
电池维护：主机架双冗余锂电池，续航 6 个月，建议 8-10 年更换。
故障诊断：模块自带 PASS/FAULT/ACTIVE 指示灯，支持远程日志与报警。
应用限制：
危险区域：需安装在 IP54 级防护外壳，避免带电操作模块。
核级应用：仅特定型号（带 N 后缀）支持核 1E 级场景。
