ABB Ability™Symphony®Plus MR系列
时间: 2025-12-30浏览次数：
ABB Ability™Symphony®Plus MR系列
ABB Ability™Symphony®Plus MR系列

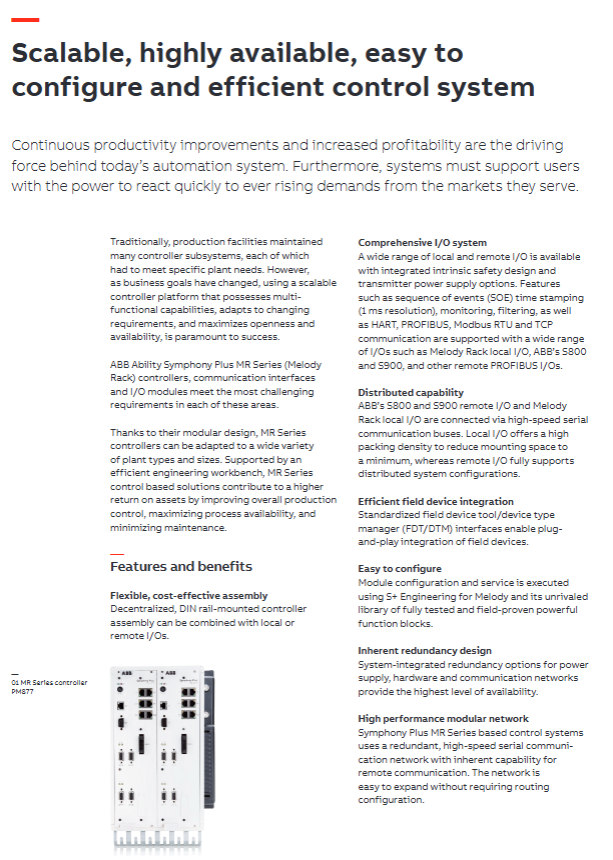

产品概述与核心定位
产品定义：ABB 推出的模块化分布式控制系统（DCS），以 “Melody Rack” 为机架基础，整合控制器、I/O 模块、通信接口，提供从数据采集、信号调理到闭环控制、序列控制的全流程工业自动化解决方案。
核心价值：
可扩展性：适配不同工厂规模，支持本地 / 远程 I/O 组合，可按需扩展模块；
高可用性：固有冗余设计（电源、通信网络、硬件），故障自动切换，无配置 / 布线额外成本；
便捷性：通过 S+ Engineering 软件实现统一配置、维护与调试，支持在线扩展与固件下载；
兼容性：无缝兼容旧款 Melody 系列控制器（CMC 50/60/70、PM875/876），旧 I/O 模块可复用，实现 “evolution without obsolescence”。
适用场景：发电（火电、新能源）、水处理、石油化工、公用事业等工业场景，尤其适配关键任务控制与现有系统升级。
核心组件与关键规格
（1）控制器（PM877）核心参数
项目 具体规格
核心功能 信号处理、闭环 / 开环控制、序列控制、复杂运算（批量 / 高级控制）
I/O 处理能力 本地 I/O：最多 2000 个（模拟 / 数字混合）；远程 I/O（PROFIBUS）：最多 6000 个
冗余支持 热备冗余设计，主控制器故障时备用控制器无缝接管
运行特性 实时多任务操作系统，支持 16 种不同循环周期
特殊设计 无电池设计，降低维护成本；符合网络安全标准（DSAC）
时间同步 控制器间时间同步精度 0.5ms

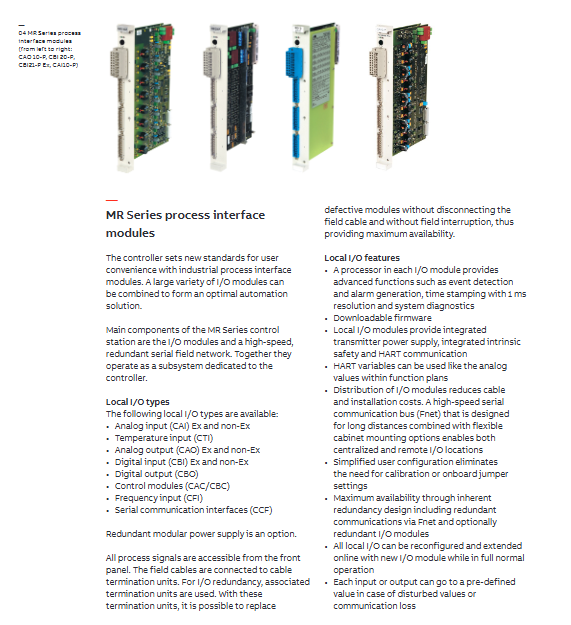

（2）I/O 模块类型与特性
模块种类：
模拟输入（CAI）、模拟输出（CAO）、数字输入（CBI）、数字输出（CBO）；
温度输入（CTI）、频率输入（CFI）、控制模块（CAC/CBC）、串行通信接口（CCF）；
支持 Ex（本质安全）与非 Ex 型，部分模块集成变送器电源供应。
核心特性：
每个模块内置处理器，支持 1ms 分辨率 SOE 时间戳、事件检测与告警生成；
集成 HART 通信，HART 变量可直接用于功能规划；
支持在线扩展与重新配置，模块故障时可热插拔更换（无需断开现场电缆）；
通信冗余（Fnet 总线），可选 I/O 模块冗余，确保高可用性。
（3）通信接口与协议支持
通信接口 / 协议 核心规格
PROFIBUS DP 支持 DPV0/DPV1/DPV2；单控制器 2 条线路，每条支持冗余；传输速率 9.6kbit/s~12Mbit/s
Modbus Modbus RTU（本地接口卡）；Modbus TCP（板载），128 个服务器 / 16 个从站
IEC 61850 支持智能电子设备（IED）接入，适配电气子系统集成
HART 集成于 I/O 模块，支持设备配置与诊断信息传输
控制网络 冗余高速串行网络，支持远程通信，无需路由配置，易扩展
安装与部署特性
安装方式：支持 DIN 导轨安装、机柜安装、19 英寸机架安装，三种方式可在同一项目中混合使用，适配不同厂房结构；
物理规格：模块高度 7 个单位，前面板宽度 8 或 16 个机架单位；配备故障指示 LED，模块选择性保护；
分布式部署：通过 Fnet 高速串行总线（支持同轴 / 光纤中继）实现本地与远程 I/O 部署，减少电缆与安装成本；
接线设计：现场电缆连接至终端单元，I/O 冗余配置时使用关联终端单元，模块更换无需断开现场电缆。
工程与维护工具
核心软件：S+ Engineering for Melody，提供统一工程工作台；
软件功能：
配置：模块配置、控制策略设计，内置经现场验证的功能块库（支持 S88/NAMUR 标准）；
维护：故障诊断、固件下载、模块替换向导，支持多用户协同与远程访问；
数据管理：单一数据库存储系统配置，支持多种格式数据导入 / 导出，版本控制与回滚；
旧系统升级：支持替换 CMC 50/60/70、PM875 (-x)/PM876 (-x) 等旧控制器，旧 I/O 模块（375kBaud/2Mbit 卡）可直接复用，无需改变系统拓扑与控制逻辑。
网络架构与运行特性
网络分层：分为控制网络与操作网络，控制网络负责实时信号传输与控制回路闭环，操作网络负责可视化、配置与维护，避免消息拥堵影响控制性能；
信号交互：信号编组功能自动建立信号源与信号 sink 的总线连接，主动循环传输信号，无需额外配置；
诊断能力：控制器定期执行硬件与固件完整性诊断，异常状态自动上报至 HMI 或告警收集软件；
扩展能力：扩展机架可添加最多 8 个本地 I/O 接口，通过中继器扩展 Fnet 网络，连接更多 MR 系列控制器。
