BENDER ISOSCAN® EDS460/490-EDS461/491 系列
产品概述
品牌与定位：由德国 BENDER 公司推出的 ISOSCAN® EDS460/490-EDS461/491 系列，是一款集成 “绝缘故障定位” 与 “交流剩余电流测量（RCM）” 的工业级设备，核心定位为 IT 系统（不接地低压配电系统） 的电气安全监测工具，主打 “多通道、可组网、高灵敏度” 特性，适配交流、直流、交直流混合 IT 系统，广泛应用于工业厂房、船舶、电站二极管隔离直流系统及医疗场所。

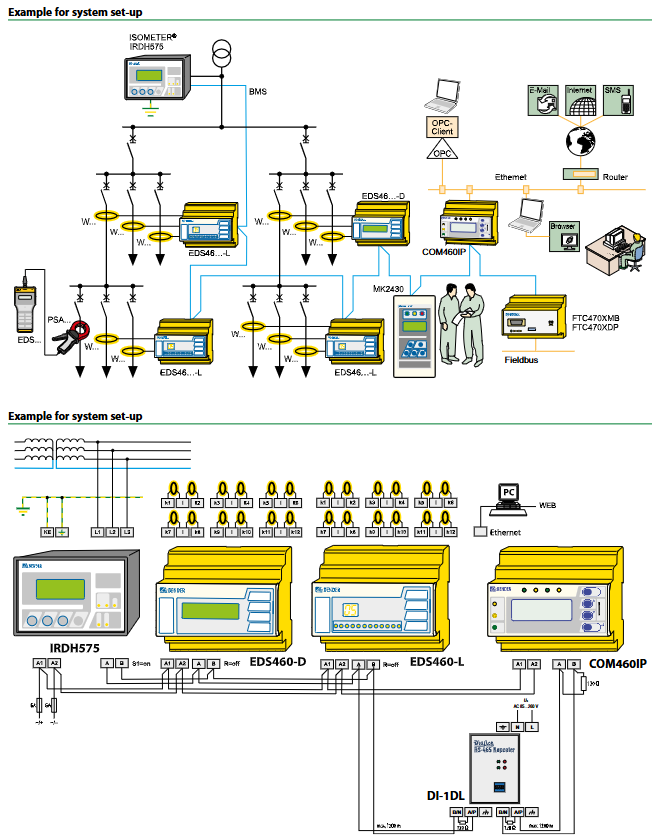

核心设计目标：通过与 ISOMETER® IRDH575 绝缘监测仪或 PGH 定位电流注入器配合，快速定位 IT 系统中的绝缘故障点，同时监测剩余电流，保障系统稳定运行，降低电气安全风险。
产品系列分类及核心差异
该系列按 “响应灵敏度、显示类型、报警触点配置” 三维度划分，各型号功能精准适配不同场景，核心差异如下：
系列分类维度 具体类型 核心特征 适配场景
响应灵敏度 EDS460/490 绝缘故障定位响应值 2…10mA；剩余电流测量 100mA…10A 主电路、工业通用场景
EDS461/491 绝缘故障定位响应值 0.2…1mA；剩余电流测量 10mA…1A 控制电路、医疗场所（高灵敏度需求）
显示类型 D 型（EDS46x-D/EDS49x-D） 背光图形 LCD 显示屏，支持参数设置、事件查询，多语言（德 / 英 / 法） 需本地查看详细数据、现场参数配置的场景
L 型（EDS46x-L/EDS49x-L） 2 位 7 段数码管 + LED 指示灯，仅显示设备地址 / 错误码，需通过 D 型设备或上位机配置 无需现场操作，仅需故障报警指示的场景
报警触点配置 46x 系列（EDS460/461-D/L） 2 个公共报警继电器（每组 1 个转换触点） 仅需整体故障报警，无需分通道控制的场景
49x 系列（EDS490/491-D/L） 2 个公共报警继电器 + 12 个通道独立报警继电器（每组 1 个常开触点） 需分通道触发保护动作（如断路器跳闸）的场景
核心技术参数
测量性能参数| 参数类别 | EDS460/490 | EDS461/491 |
| 绝缘故障定位响应值 | 2…10mA | 0.2…1mA || 交流剩余电流测量范围 | 100mA…10A | 10mA…1A || 通道数量（单台设备） | 12 个（支持 W/WR/WS 系列测量电流互感器） | 12 个（支持专用高灵敏度测量电流互感器） || 最大组网设备数量 | 90 台（共 1080 个测量通道） | 90 台（共 1080 个测量通道） || 全通道扫描时间 | 约 8…24s | 约 14…30s || 响应延迟（t_on） | 0…24s（可调节） | 0…24s（可调节） || 释放延迟（t_off） | 0…24s（可调节） | 0…24s（可调节） |
环境与物理参数| 参数类别 | 具体规格 |
| 工作温度 | -25…+55℃ || 气候等级（IEC 60721） | 固定使用 3K5，运输 2K3，长期存储 1K4（无冷凝、无结冰） || 机械等级（IEC 60721） | 固定使用 3M4，运输 2M2，长期存储 1M3 || 防护等级（端子） | IP20（DIN EN 60529） || 外壳材质 | 聚碳酸酯（UL94 V-0 阻燃等级） || 重量 | EDS46x 系列≤360g；EDS49x 系列≤530g || 安装方式 | 螺钉安装（2×M4）或 DIN 导轨安装（符合 IEC 60715） |
接口与组网参数| 接口类型 | 具体规格 |
| 通信接口 | RS-485，支持 BMS 协议 || 波特率 | 9.6kbit/s || 最大线缆长度 | 1200m（超过需用 DI-1DL 中继器） || 推荐线缆 | 双绞线 J-Y (St) Y，最小 2×0.8mm²，屏蔽层一端接 PE || 终端电阻 | 120Ω（0.25W），通过 DIP 开关启用 || 设备地址范围 | 1…90（BMS 总线地址） |
核心功能与操作特性
测量与定位功能
绝缘故障定位：通过测量电流互感器采集 PGH 注入器或 IRDH575 生成的定位电流，当电流超过设定响应值时，触发 ALARM 2 指示灯亮起，D 型设备显示故障通道明文，L 型设备对应通道 LED 亮起。
剩余电流测量：监测 IT 系统中的交流剩余电流，超过 10A（EDS460/490）或 1A（EDS461/491）时，触发 ALARM 1 指示灯亮起。
通道连接监测：持续监测测量电流互感器与设备的连接状态，断线或短路时触发 ALARM 1 指示灯亮起（该功能可禁用）。
存储与报警功能
历史存储：D 型设备内置历史内存，可存储 300 条事件记录，包含日期、时间、通道、事件代码、测量值，支持追溯查询。
故障记忆：可选择 “故障记忆激活”（报警信息保留至手动复位或总线复位）或 “故障记忆禁用”（报警信息保留至故障消除）。
报警继电器：支持常开（N/O）或常闭（N/C）操作模式选择，公共报警继电器可联动外部报警装置或控制系统。
操作与配置特性
操作按钮：D 型设备含 INFO（信息查询）、TEST（自检）、RESET（复位）、MENU（菜单）等按钮；L 型设备仅含基础设置与复位按钮。
参数配置：D 型设备可本地设置总线地址、响应延迟、故障记忆模式等；L 型设备需通过 D 型设备、IRDH575、MK2430 报警测试组合或 COM460IP 协议转换器配置。
外部控制：支持连接外部测试 / 复位按钮（线缆长度 0…10m），多个设备的外部按钮不可相互连接。
核心组件与配件
配套测量电流互感器：需搭配 BENDER 专用测量电流互感器，不同型号适配不同设备系列，核心型号如下：| 设备系列 | 推荐互感器类型 | 互感器结构 | 内径规格（mm） | 型号示例 | 配件编码 |
| EDS460/490 | W/WR/WS 系列 | 圆形 / 矩形 / 开合式 | 圆形：20/35/60/120/210；矩形：70x175 等；开合式：20x30/50x80 等 | W20（圆形 20mm） | B98080003 || EDS461/491 | W/WS-8000 系列 | 圆形 / 开合式 | 圆形：20/35/60；开合式：20x30/50x80 | W20-8000（圆形 20mm） | B98080009 |
辅助配件| 配件类型 | 功能描述 | 型号 | 配件编码 |
| RS-485 中继器 | 延长总线距离（超过 1200m）或扩展设备数量（超过 32 台） | DI-1DL | B95012047 || | USB 供电，无需额外电源 | DI-2USB | B95012045 || 协议转换器 | BMS 总线转 TCP/IP（以太网） | COM460IP | B95061010 || | BMS 总线转 Modbus/RTU | FTC470XMB | B95061002 || | BMS 总线转 PROFIBUS DP | FTC470XDP | B95061000 || 电源适配器 | 为中继器 DI-1/DI-2 供电 | AN471 | B924189 |
供电规格与订购信息
供电电压选项：设备提供两种供电规格，适配不同工业场景：| 供电类型 | 规格参数 | 对应型号后缀 |
| 低压供电 | AC 16…72V（42…460Hz）或 DC 16…94V | -1 || 高压供电 | AC 42…460Hz 或 DC 70…276V | -2 |
典型订购编码示例：
EDS460-D-1：EDS460 系列、D 型显示、低压供电、2…10mA 灵敏度
EDS491-L-2：EDS491 系列、L 型显示、高压供电、0.2…1mA 灵敏度、每通道独立报警触点
合规标准
设备符合多项国际与德国工业标准，确保测量精度与安全性能：
DIN EN 61557-8（VDE 0413-8）、EN 61557-8、IEC 61557-8
DIN EN 61557-9（VDE 0413-9）、IEC 61557-9
IEC 61326-2-4、DIN EN 60664-1（VDE 0110-1）、DIN EN 60664-3
ASTM F1669M-96 (2007)、ASTM F1207M-96 (2007)
