Bender EDS3090/-91/-92/-96 系列

产品概述

品牌与定位：由德国 Bender 公司推出的 EDS3090/-91/-92/-96 系列，是集成 “绝缘故障定位” 与 “剩余电流测量” 的便携式设备，核心定位为工业低压系统（IT/TN/TT）的电气安全检测工具，主打宽电压覆盖、双模式测量、便携易操作，适用于主电路、控制电路、光伏系统等多场景，满足带电 / 断电状态下的故障排查需求。

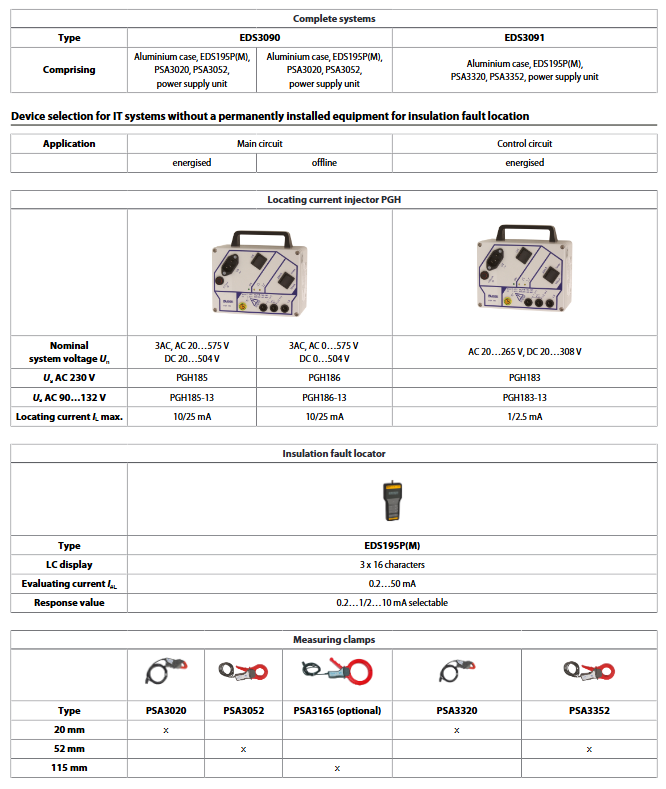

系列划分与核心差异：

核心组件详解

EDS195P (M) 绝缘故障定位仪（系统核心）

功能：切换测量模式（绝缘故障定位 / 剩余电流测量）、数据显示与存储、参数调节。

关键特性：3 行 16 字符背光 LCD 显示屏，支持 HOLD 数据保持、RESET 故障记忆清除；仅 “M” 后缀型号（EDS195PM）具备示波器测量信号输出接口。

供电：3 节 NiMH R6 AA 充电电池（1.2V，≥2000mAh，续航≤150h）、3 节 LR6 AA 电池，或通过 Micro USB 接口（5V DC）供电，功耗≤0.5W。

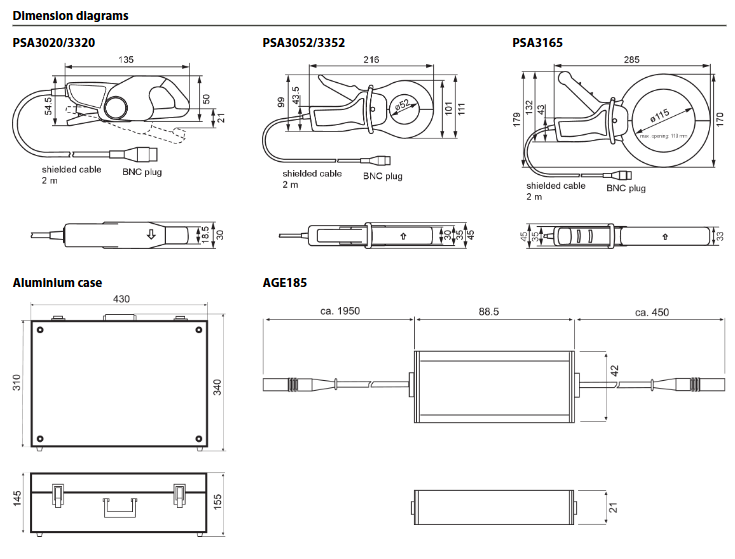

防护与尺寸：IP40 防护，ABS 外壳（UL94 V-0 阻燃），尺寸 84×197×30mm，重量≤350g。

PGH18 系列定位电流注入器（定位信号生成）

型号差异与参数：

| PGH185 | 主电路 | 230V AC / 90-132V AC（-13 亚型） | 10mA/25mA（可选） | - |

操作：含 ON/OFF 开关、电流档位切换开关，背部带磁吸条（吸附于金属柜体），配备运行 / 电流周期指示灯。

测量钳与耦合器

测量钳：

| PSA3165 | 115mm（可选） | 主电路（粗电缆） | 10A/10mA | ≤1300g |

AGE185 耦合器（可选）：扩展系统电压范围至 AC 500-790V/DC 400-960V，IP30 防护，重量≤200g，尺寸 88.5×42×21mm。

关键技术参数与性能

| 绝缘故障定位（主电路） | 2-10mA（响应值可调） | ±30%/±2mA | AC 42-460Hz || 绝缘故障定位（控制电路） | 0.2-1mA（响应值可调） | ±30%/±0.2mA | AC 42-460Hz || 剩余电流测量（PSA30 系列钳） | 10mA-10A | 42-60Hz：±5%；61-1000Hz：±20% | AC 42-1000Hz || 剩余电流测量（PSA33 系列钳） | 5mA-1A | 同上述精度 | AC 42-1000Hz |

环境与安全参数

工作温度：-10℃~+55℃

气候等级（IEC 60721）： stationary 使用 3K22，运输 2K11，长期存储 1K22

机械等级（IEC 60721）： stationary 使用 3M11，运输 2M4，长期存储 1M12

安全标准：符合 IEC 61010-2-030、DIN VDE 0100-410、EN 61557-9 等

防护等级：核心组件 IP40，AGE185 耦合器 IP30

操作与使用特性

核心操作模式

绝缘故障定位模式（EDS 模式）：适用于 IT 系统，通过 PGH18 注入器生成定位电流，测量钳检测电流分布定位故障点。

剩余电流测量模式（RCM 模式）：适用于 TN/TT 系统，直接测量线路剩余电流，超过设定响应值时 ALARM LED 闪烁。

关键操作功能

菜单调节：通过控制按钮选择测量钳类型、调节响应值、切换显示照明。

数据管理：HOLD 键保存测量值，RESET 键清除故障记忆，INFO 键查看设备信息（型号、软件版本等）。

报警指示：响应值超限时 ALARM LED 闪烁，故障清除且激活故障记忆时 LED 常亮。

订购与交付

标配组件：各型号均含 EDS195PM 定位仪、对应 PGH 注入器、适配测量钳、USB 电源适配器 + USB 线、铝制机箱、操作手册。

可选配件与编码：

| 配件名称 | 功能描述 | 配件编码 |

| AGE185 耦合器 | 扩展电压范围 | B980305 |

| PSA3165 测量钳 | 115mm 大钳口，适配粗电缆 | B980852 |

| CTAF 柔性钳套装 | 含 500/1000mm 柔性带、BNC 电缆等 | B98080220 |

| EDS-SET 套装 | BNC T 型接头 + 2 根 BNC 电缆（二极管隔离系统故障定位） | B91082007 |

型号编码规则：以 “EDS3096PG-13” 为例，“3096” 为基础型号（主电路 + 光伏），“PG” 表示含 PGH186 注入器，“-13” 表示供电电压 90-132V AC。

关键问题

问题 1：EDS309 系列不同型号的适配场景有明确区分，如何根据实际应用（主电路 / 控制电路 / 光伏系统）选择合适型号？

答案：选型核心依据 “应用场景 + 系统电压 + 是否自带定位电流注入器”，具体逻辑如下：

主电路场景（AC 20-575V/DC 20-504V）：

系统已安装定位电流注入器 / 带注入功能的绝缘监测仪：选 EDS3090（无内置注入器）。

系统无注入器：选 EDS3090PG（230V 供电）或 EDS3090PG-13（90-132V 供电）。

光伏系统 / 全极隔离 IT 系统 / 断电系统：选 EDS3096PG/PG-13（含 PGH186 注入器，内置 50V 定位电压），光伏专用选 EDS3096PV。

控制电路场景（AC 20-265V/DC 20-308V）：

系统已安装注入器：选 EDS3091；无注入器：选 EDS3091PG（230V）或 EDS3091PG-13（90-132V）。

需同时覆盖主电路 + 控制电路：选 EDS3092PG（含 PGH183+PGH185 双注入器，适配两类场景测量钳）。

问题 2：EDS309 系列的绝缘故障定位与剩余电流测量功能分别适用于哪种供电系统？核心测量参数与精度如何？

答案：功能适配系统、核心参数及精度明确区分，具体如下：

测量功能适配系统核心测量参数测量精度

绝缘故障定位 IT 系统（带电 / 断电）响应值：主电路 2-10mA（默认 5mA），控制电路 0.2-1mA（默认 0.5mA）；定位电流：0.2-25mA（随注入器型号可调）主电路：±30%/±2mA；控制电路：±30%/±0.2mA

剩余电流测量 TN/TT 系统（接地系统）测量范围：PSA30 系列钳 10mA-10A，PSA33 系列钳 5mA-1A；响应值：10mA-10A（默认 100mA） 42-60Hz：±5%；61-1000Hz：±20%；滞后 20%

补充说明：绝缘故障定位需配合 PGH 系列注入器使用，剩余电流测量可直接通过测量钳连接 EDS195PM 实现，两者均支持频率范围 42-460Hz（绝缘定位）/42-1000Hz（剩余电流）。

问题 3：使用 EDS309 系列设备时，有哪些关键操作注意事项及配件选择要点？

答案：关键注意事项与配件选择要点如下：

操作注意事项：

电压扩展：系统电压超 AC 575V/DC 504V 时，必须搭配 AGE185 耦合器，否则可能损坏设备。

测量钳匹配：主电路需用 PSA30 系列钳（最大测量 50mA），控制电路需用 PSA33 系列钳（最大测量 5mA），不可混用。

供电与续航：优先使用 NiMH 充电电池（续航≤150h），长期存储需取出电池；USB 供电仅支持 5V DC，避免使用非标准适配器。

安全规范：测量时需符合 CAT III（AC 600V）/CAT IV（AC 300V）等级要求，避免在腐蚀性气体、强振动环境使用。

配件选择要点：

大尺寸电缆 / 狭窄空间：选 PSA3165（115mm 钳口）或 CTAF 柔性钳套装（500/1000mm 柔性带）。

二极管隔离系统故障定位：需额外配置 EDS-SET 套装（BNC T 型接头 + 专用电缆）。

示波器联动分析：需选择 EDS195PM 型号（带测量信号输出接口），搭配 BNC-PS2 适配器电缆。
