BMCM AMS42/84 5B 放大器系统
时间: 2025-12-23浏览次数：
BMCM AMS42/84 5B 放大器系统
BMCM AMS42/84 5B 放大器系统
产品概述
品牌与定位：由 bmcm messsysteme gmbh 推出的 AMS42/84 5B 放大器系统，是一款面向工业测量场景的模块化测量放大器，核心优势在于 灵活配置、通道隔离、多信号适配，可与 bmcm 旗下数据采集（DAQ）卡 / 系统组合，形成高性能测量解决方案。
版本区分：
| 版本 | 形态设计 | 核心特点 | 基础通道数 | 尺寸（W×H×D） |
| AMS42 | 便携式，铝制外壳 + 防滑可翻折脚垫 | 移动使用，适配桌面场景 | 8 路 | 23.5×13.2×25.6cm |
| AMS84 | 固定式，19 英寸机架安装 | stationary 部署，集成双背板 | 16 路 | 48.3×13.2×25.6cm（含安装支架） |
核心配置与组件
供电与接口
供电规格：输入 9-40V DC（±5%），通过 3-pole DIN 插头接入，可选配件 ZU-PW70W 电源（24V DC，2.92A）；功率消耗最小 3W，最大 20W（取决于搭载的 5B 模块数量）。

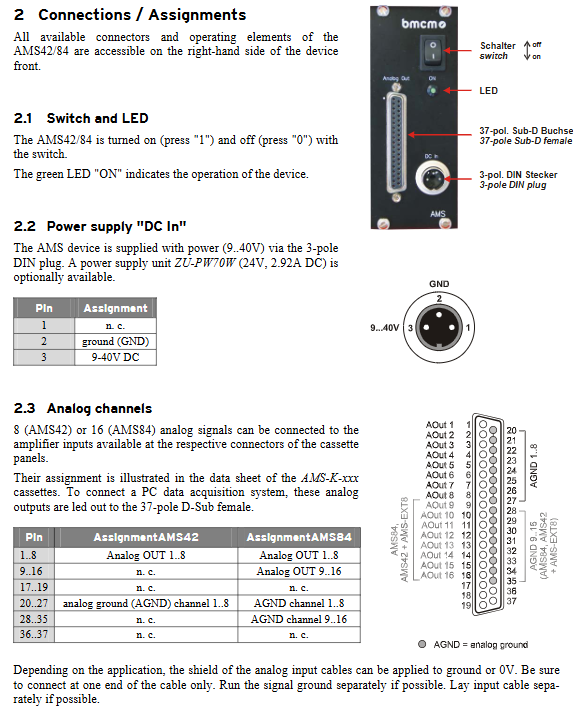

信号输出接口：D-Sub37 母头，将放大后的模拟信号引出至 DAQ 系统，引脚分配如下：
| 引脚范围 | AMS42 分配 | AMS84 分配 |
| 1-8 | 模拟输出 1-8 | 模拟输出 1-8 |
| 9-16 | 未使用（n.c.） | 模拟输出 9-16 |
| 20-27 | 通道 1-8 模拟地（AGND） | 通道 1-8 模拟地（AGND） |
| 28-35 | 未使用（n.c.） | 通道 9-16 模拟地（AGND） |
| 其余引脚 | 未使用（n.c.） | 未使用（n.c.） |
模块化核心组件

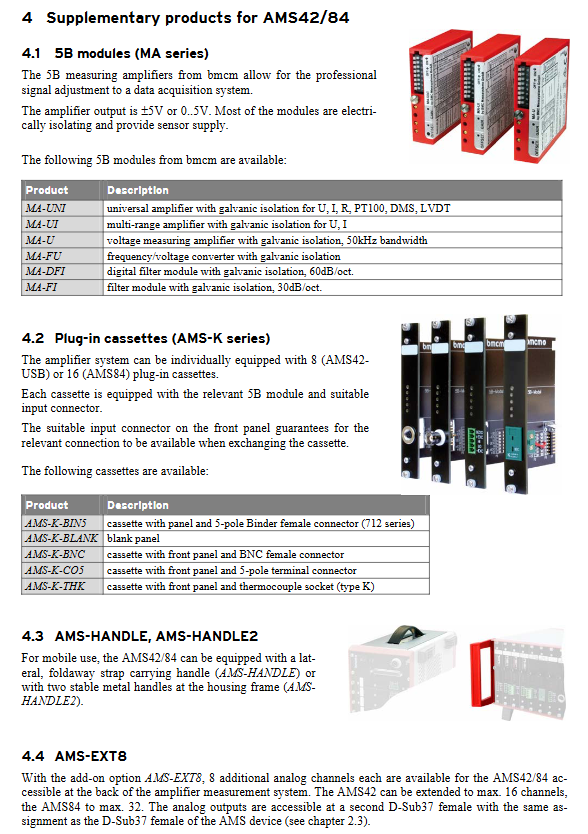

（1）5B 测量模块（MA 系列）：核心功能单元，支持不同信号类型的测量与放大，多数模块具备 通道间电隔离 特性，部分提供传感器供电，输出信号为 ±5V 或 0~5V，具体型号如下：
| 模块型号 | 功能描述 | 关键特性 |
| MA-UNI | 通用放大器 | 电隔离，适配 U、I、R、PT100、DMS、LVDT 信号 |
| MA-UI | 多量程放大器 | 电隔离，适配 U、I 信号 |
| MA-U | 电压测量放大器 | 电隔离，带宽 50kHz |
| MA-FU | 频率 / 电压转换器 | 电隔离，实现频率信号转电压输出 |
| MA-DFI | 数字滤波模块 | 电隔离，衰减斜率 60dB / 倍频程 |
| MA-FI | 滤波模块 | 电隔离，衰减斜率 30dB / 倍频程 |
（2）插件式盒体（AMS-K 系列）：用于搭载 5B 模块，前端配备不同类型连接器，适配各类传感器 / 信号接入，具体型号如下：
| 盒体型号 | 功能描述 |
| AMS-K-BIN5 | 5 芯 Binder 母头（712 系列） |
| AMS-K-BLANK | 空白面板（封堵未使用插槽） |
| AMS-K-BNC | BNC 母头 |
| AMS-K-CO5 | 5 芯端子连接器 |
| AMS-K-THK | K 型热电偶插座 |
（3）扩展配件：
通道扩展：AMS-EXT8，每台设备可扩展 8 路模拟通道，AMS42 最大扩展至 16 路，AMS84 最大扩展至 32 路，扩展通道通过背部第二个 D-Sub37 母头输出（引脚分配与主接口一致）。
便携配件：AMS-HANDLE（单侧折叠提手）、AMS-HANDLE2（机身两侧金属提手）。
其他：USB 延长线（ZUKA-USB）、3-pole DIN 母头（ZU3DIN）等。
关键技术参数与环境适配
类别 具体参数
温度范围 工作：-25~50℃；存储：-25~70℃
相对湿度 0~90%（无冷凝）
防护等级 IP20
最大允许电位 60V DC（符合 VDE 标准）
EMC 标准 EN61000-6-1、EN61000-6-3、EN61010-1
合规性 RoHS、WEEE（注册号 DE75472248）
保险丝 背板集成 1.6A 可逆半导体保险丝（过载后断电，排除故障后重启恢复）
安装与使用规范
安装步骤：
a) 装配插件式盒体：将搭载 5B 模块的 AMS-K 系列盒体沿插槽导轨推入，确保 7 芯针连接器与设备背板对接；未使用插槽需用 AMS-K-BLANK 空白面板封堵。
b) 扩展模块安装（若使用 AMS-EXT8）：将扩展盒体安装在设备背部。
c) 电源连接：通过 3-pole DIN 插头接入 9-40V DC 电源（线缆横截面积需 > 1mm²），按下开关至 “1”（ON）启动，绿色 “ON” LED 指示灯亮起表示运行正常。
d) 对接 DAQ 系统：通过 D-Sub37 母头连接 PC 或 bmcm DAQ 系统。
e) 信号接入：在插件式盒体前端连接器接入目标信号（如热电偶、电压信号等）。
重要使用说明：
安全要求：仅适用于特低电压场景；必须使用 CE 认证的隔离电源；信号线缆需采用屏蔽线，屏蔽层仅一端接地；避免溶剂类清洁剂，仅用非溶剂清洁剂擦拭。
操作禁忌：更换盒体前必须关闭电源；不可用于安全相关任务；未经授权改装将导致保修失效。
维护与处置：设备设计为免维护，校准需返回 bmcm 原厂；废弃时需符合 WEEE 指令，不可混入生活垃圾。
