ABB AFS 系列交换机
时间: 2025-12-23浏览次数：
ABB AFS 系列交换机
ABB AFS 系列交换机
产品概述
核心定位：专为电力行业（变电站、配电网络、厂内通信）设计的全管理型模块化以太网交换机，聚焦高可靠性、抗电磁干扰、宽温工作等电力场景核心需求，支持智能电网应用扩展（如可再生能源集成、配电自动化）。
产品系列划分：
| 型号系列 | 安装方式 | 核心配置差异 | 端口数量 | 功耗范围 | 特殊功能 |
| AFS650/655 | DIN 导轨（可选壁挂） | 紧凑设计，支持多模 / 单模光口 | 最多 10 个（含 3 个 GbE 端口） | 12-21 W | 冗余电源（18-60VDC/48-320VDC/90-265VAC） |
| AFS670/675 | 19 英寸机架 | 模块化设计，12 个插槽（2 端口 / 模块） | 最多 28 个（电口 / 光口 / SFP 笼） | 10-40 W（无 PoE） | 支持 PoE（电源类型 H/Z）、冗余电源（18-60VDC/77-300VDC/90-265VAC） |
| AFS677/AFR677 | 19 英寸机架 | 固定端口设计 | 16 个 GbE combo 端口（RJ45/SFP） | 10-40 W（无 PoE） | AFR677 支持 L3 路由（RIPv1/v2、OSPFv2、VRRP） |
关键合规性与技术参数
认证与抗干扰标准：
| 标准类别 | 核心标准内容 |
| 行业认证 | IEC61850 批准、IEEE1613 批准 |
| 电磁兼容性（EMC/EMI） | EN61000-4-2：8kV 接触放电、15kV 空气放电；EN61000-4-3：35Vpp/m（80-2700MHz）；IEEE C37.90.3：±8kV 接触放电、±15kV 空气放电 |
| 机械测试 | IEC60068-2-27：15g 冲击（11ms，18 次）；IEC60068-2-6：振动测试（2-13.2Hz/1mm/90min 等） |
| 网络标准 | IEEE802.1d/p/Q/x/AB、IEEE802.3 系列、IEEE1588（PTP）等 |
核心技术参数：
工作温度：标准 0-60℃，可选 - 40℃至 85℃（连续工作）
交换特性：存储转发模式，交换延迟典型值 2.7μs（100Mbit/s），MAC 地址表容量 8000 条
网络功能：VLAN 数量 4042 个（同时支持 255 个），4 个优先级队列，支持端口速率限制（kbps 步进）、链路聚合、IGMP snooping
保护机制：支持 RSTP（IEEE802.1D）、MRP（IEC62439）、E-MRP，环形拓扑快速切换
电源规格：AFS650/655 支持 18-60VDC（低压）、48-320VDC/90-265VAC（高压）；AFS670 系列支持 18-60VDC（低压）、77-300VDC/90-265VAC（高压），均支持冗余电源

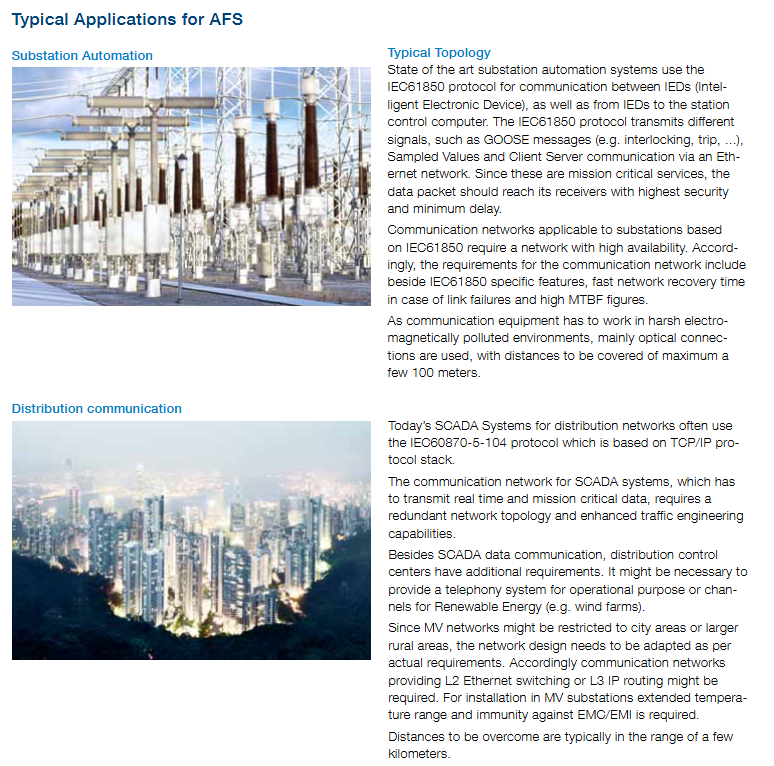

三大核心应用场景及解决方案
应用场景 核心需求 解决方案配置
变电站自动化 低延迟、高可用性、IEC61850 兼容、抗电磁干扰 纯 L2 交换网络，冗余拓扑，多模光口为主，启用 QoS/VLAN，通过 SNMP 管理，支持 GOOSE 消息、采样值传输
配电通信 长距离传输、SCADA 数据可靠传输、多业务承载 FE/GbE 骨干网，单模光口（上行），支持 IEC60870-5-104 协议，冗余拓扑 + MRP/E-MRP，兼容 VoIP、可再生能源数据传输
厂内通信 大带宽（CCTV）、设备供电、时间同步、高安全性 GbE 上行连接服务器，PoE 供电（摄像头），802.1x 端口认证，SNTP 时间同步，端口速率控制，支持 CCTV、门禁、公共广播系统通信
安全与管理特性
安全功能：IEEE802.1x 端口认证、SSH 加密、Radius 集中式密码管理、多级别用户密码、端口禁用、SNMPv3 加密认证、VLAN 隔离（IEEE802.1Q）
管理方式：SNMP V1/V2/V3、命令行接口（Telnet）、WEB 界面、端口镜像、RMON 远程监控、LLDP 拓扑自动发现、SFP 诊断、配置恢复适配器（CRA）、看门狗与回滚功能
报警机制：诊断 LED 指示灯、2 组报警触点、本地日志与 Syslog 报告
五、客户核心价值
电力级适配：高 EMC/EMI 抗干扰能力、宽温工作范围、冗余电源，适配变电站恶劣环境
高可用性：无风扇设计、高 MTBF、链路故障快速切换，保障关键业务不中断
灵活扩展：端口密度可扩展（8-28 个），支持 FE/GbE、PoE、L3 路由（AFR677），适配不同规模需求
一体化解决方案：融入 ABB 电力通信生态，支持 SCADA、IEC61850、语音等多业务集成
关键问题
问题 1：ABB AFS 系列交换机的电力级特性具体体现在哪些方面？为何能适配变电站的恶劣环境？
答案：电力级特性主要体现在三方面：① 环境适配：支持 0-60℃标准工作温度，可选 - 40℃至 85℃宽温范围，无风扇设计 + 可选 conformal coating，耐受极端温度；② 抗干扰能力：通过 IEEE1613 认证，符合 EN61000-4 系列（ESD 8kV 接触 / 15kV 空气放电、浪涌 2kV 线地）、IEEE C37.90 系列标准，抵御强电磁干扰；③ 可靠性设计：支持冗余电源（AC/DC 宽电压输入，如 AFS650 支持 48-320VDC）、快速保护机制（MRP/E-MRP，环形拓扑快速切换），高 MTBF 保障，避免单点故障。这些特性使其能直接适配变电站电磁污染严重、温度波动大、对连续性要求高的恶劣环境。
问题 2：ABB AFS 系列不同型号的核心差异的是什么？如何根据应用场景选择合适型号？
答案：核心差异集中在安装方式、端口配置、功能扩展三大维度，选型逻辑如下：
型号系列 核心差异 适配场景
AFS650/655 DIN 导轨安装，最多 10 个端口，无 L3 路由 小型变电站、配电终端、厂内分布式设备通信（空间有限、端口需求少）
AFS670/675 19 英寸机架，模块化设计（最多 28 个端口），支持 PoE 中大型变电站自动化、需要高端口密度的配电通信骨干网（多设备接入、需 PoE 供电摄像头 / 终端）
AFS677/AFR677 19 英寸机架，16 个 GbE combo 端口，AFR677 支持 L3 路由（RIPv1/v2、OSPFv2） 跨区域配电通信、需要路由功能的复杂网络（多子网互联、骨干网层级架构）
问题 3：ABB AFS 系列交换机在保障电力行业关键业务（如 IEC61850 数据传输）可靠性方面，有哪些关键技术措施？
答案：关键技术措施包括：① 快速保护机制：支持 MRP（媒体冗余协议）、E-MRP 和 RSTP，环形拓扑下链路故障时可实现快速切换，减少 IEC61850 GOOSE 消息、采样值传输的中断时间；② 网络隔离与优先级：支持 4042 个 VLAN（同时 255 个）和 4 个优先级队列，通过 IEEE802.1Q VLAN 隔离不同业务，QoS 保障 IEC61850 关键数据优先传输，避免带宽抢占；③ 硬件冗余：支持冗余电源输入，避免电源故障导致设备停机；④ 管理与监控：通过 SNMP V3、RMON、LLDP 拓扑发现，实时监控网络状态，配合报警触点和 Syslog 报告，快速定位故障；⑤ 协议兼容：原生支持 IEC61850 协议，确保与智能电子设备（IED）的无缝对接，减少协议转换带来的延迟和故障风险。
