Yokogawa CENTUM VP 系列端子台
Yokogawa CENTUM VP 系列端子台
产品核心概述
产品类型：压力钳式端子台（Pressure Clamp Terminal Block）
核心功能：作为中间连接部件，实现带内置屏障的 I/O 模块与现场设备的电路连接，保障信号传输的稳定性
合规标准：符合 ISA S71.04 class G3 标准，满足工业场景的安全与性能要求
环境适应温度：-20℃至 70℃，可适配多数工业现场的温度环境
型号分类与核心规格
（一）型号体系总览
端子台分为单通道系列（后缀 S） 和双冗余系列（后缀 D） ，两类均包含 6 种型号，分别对应不同的 I/O 类型；所有型号的后缀码均固定为 - 0，无其他可选后缀。

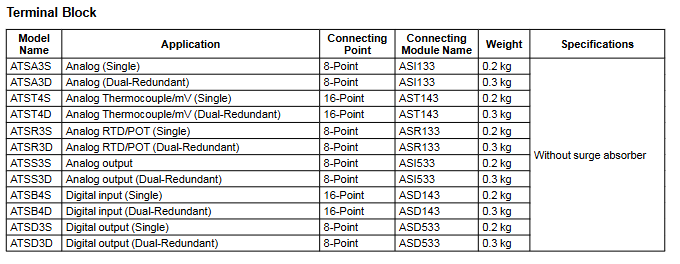

（二）详细规格对照表
型号 应用类型 通道数 适配模块名称 重量 系列类型
ATSA3S 模拟输入（Single） 8-Point ASI133 0.2 kg 单通道系列
ATSA3D 模拟输入（Dual-Redundant） 8-Point ASI133 0.3 kg 双冗余系列
ATSS3S 模拟输出（Single） 8-Point ASI533 0.2 kg 单通道系列
ATSS3D 模拟输出（Dual-Redundant） 8-Point ASI533 0.3 kg 双冗余系列
ATST4S 热电偶 /mV（Single） 16-Point AST143 0.2 kg 单通道系列
ATST4D 热电偶 /mV（Dual-Redundant） 16-Point AST143 0.3 kg 双冗余系列
ATSR3S RTD/POT（Single） 8-Point ASR133 0.2 kg 单通道系列
ATSR3D RTD/POT（Dual-Redundant） 8-Point ASR133 0.3 kg 双冗余系列
ATSB4S 数字输入（Single） 16-Point ASD143 0.2 kg 单通道系列
ATSB4D 数字输入（Dual-Redundant） 16-Point ASD143 0.3 kg 双冗余系列
ATSD3S 数字输出（Single） 8-Point ASD533 0.2 kg 单通道系列
ATSD3D 数字输出（Dual-Redundant） 8-Point ASD533 0.3 kg 双冗余系列
（三）核心规格说明
通道数差异：
8 通道型号：覆盖模拟输入 / 输出、RTD/POT、数字输出，共 8 种（4 种单通道 + 4 种双冗余）
16 通道型号：仅适用于热电偶 /mV、数字输入，共 4 种（2 种单通道 + 2 种双冗余）
重量规律：单通道系列（S 后缀）统一为 0.2kg，双冗余系列（D 后缀）统一为 0.3kg，重量差异由冗余设计的额外硬件导致
适配模块：每种端子台型号对应唯一的 I/O 模块，不可跨型号混用，确保连接兼容性
外部尺寸规格
系列类型 包含型号 尺寸（长 × 宽 × 高，单位：mm） 参考图纸
单通道系列 ATSA3S、ATSS3S、ATST4S、ATSR3S、ATSB4S、ATSD3S 32.6×60.5×114 F02E.ai
双冗余系列 ATSA3D、ATSS3D、ATST4D、ATSR3D、ATSB4D、ATSD3D 65.6×72×114 F05E.ai
关键问题
问题 1：横河该系列端子台的型号分类逻辑是什么，单通道与双冗余系列有哪些核心差异？
答案：型号分类逻辑以 “应用类型 + 通道数 + 冗余设计” 为核心，单通道系列以 “S” 为后缀，双冗余系列以 “D” 为后缀，所有型号后缀码均固定为 - 0；核心差异包括：①重量：单通道 0.2kg，双冗余 0.3kg；②尺寸：单通道 32.6×60.5×114mm，双冗余 65.6×72×114mm；③适用场景：单通道适用于常规非冗余需求，双冗余适用于对稳定性要求更高的工业场景。
问题 2：某项目需连接 CENTUM VP 系统的 ASI533 模拟输出模块与现场设备，且需要双冗余设计，应选择哪种端子台？其关键参数是什么？
答案：应选择ATSS3D型号端子台；关键参数包括：①应用类型：模拟输出（双冗余）；②通道数：8-Point；③适配模块：ASI533；④重量：0.3kg；⑤尺寸：65.6×72×114mm；⑥后缀码：-0。
问题 3：该系列端子台的合规标准、温度适应范围是什么？安装本质安全电路时需额外参考哪些文档？
答案：合规标准为ISA S71.04 class G3，温度适应范围为 - 20℃至 70℃；若安装本质安全电路，需额外参考《Explosion Protection》（文档编号 TI 33Q01J30-01E）和《Explosion Protection of FIO Products》（文档编号 IM 33Y06K01-90E）（针对 CENELEC 认证场景）。
