SIEMIENS SIMATIC TP170B 触摸屏
时间: 2025-11-24浏览次数：
SIEMIENS SIMATIC TP170B 触摸屏
SIEMIENS SIMATIC TP170B 触摸屏
概述

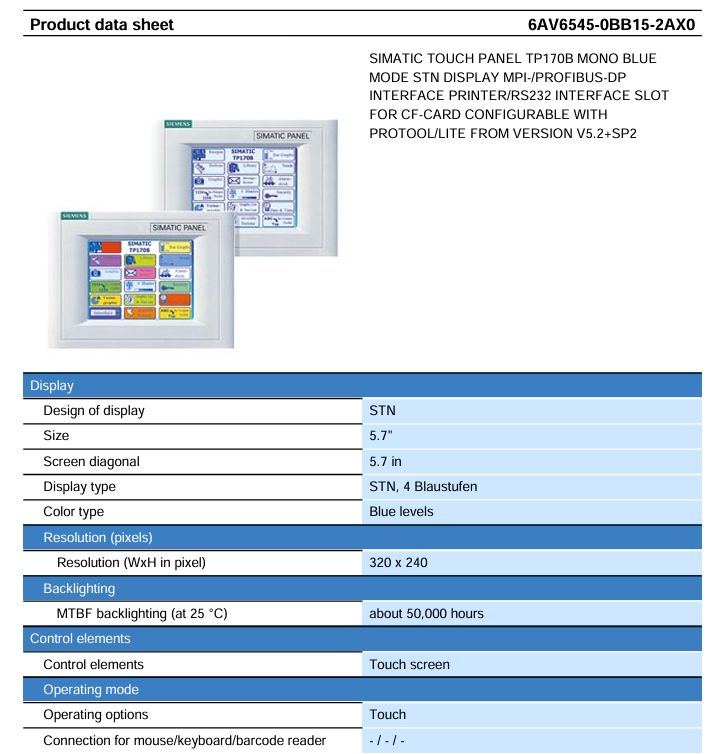

SIMATIC TP170B 触摸屏（型号 6AV6545-0BB15-2AX0）产品数据表，核心介绍这款5.7 英寸单色 STN 触摸屏的技术参数与功能特性：采用32 位 RISC 66MHz 处理器，配备768KB 用户数据可用内存与 1 个 CF 卡插槽，支持MPI/PROFIBUS DP（最高 12Mbit/s） 等多种通信接口，前端防护等级IP65、后端IP20，工作温度 0-50℃（垂直安装）；可通过ProTool/Lite V5.2 SP1+ 或WinCC flexible Compact 2004+ 配置，支持 1000 个变量、100 个工艺画面、1000 条报警信息与 100 个配方，兼容 S7-200/300/400、TI 505 等多品牌控制器，适用于工业自动化场景中的过程监控与操作控制。
硬件核心参数
1. 显示与操作单元
类别 参数 详情
显示屏幕 尺寸 5.7 英寸
显示类型 STN（超扭曲向列）屏，4 级蓝色单色（Blue levels）
分辨率 320×240 像素（W×H）
背光寿命 约 50000 小时（25℃环境下）
操作方式 控制元件 模拟电阻式触摸屏（仅触摸操作，无物理按键）
输入支持 数字输入、字母输入、十六进制输入，不支持多键同时操作
外部设备 无外部鼠标 / 键盘 / 条码阅读器接口
2. 处理器与内存
类别 参数 详情
处理器 类型 32 位 RISC 处理器
主频 66MHz
内存 类型 Flash 内存 + RAM
用户数据可用内存 768KB
扩展存储 1 个 CF 卡插槽（支持 CF 卡扩展，无 SD/USB/ 硬盘 / 光驱）
3. 电源与功耗
类别 参数 详情
电源输入 电压类型 DC（直流）
允许范围 +18V ~ +30V DC
额定电压 24V DC
电流与功耗 额定电流 0.25A
功耗 6W
通信接口与控制器兼容性
1. 通信接口
接口类型 数量 关键参数 用途
RS232 2 个 - 连接打印机、编程设备等
RS422 1 个 - 串行通信
RS485 1 个 最高传输速率 12Mbit/s 支持 MPI/PROFIBUS DP 协议，连接控制器
TTY 1 个 可选配置 额外串行通信扩展
CF 卡插槽 1 个 - 数据存储、配置备份
2. 控制器兼容性
支持多品牌控制器，涵盖西门子及第三方主流型号，具体如下：
品牌 / 系列 型号 / 协议 通信方式
西门子 S5 串行、PROFIBUS DP
西门子 S7-200 PPI（点对点）、MPI、PROFIBUS DP
西门子 S7-300/400 MPI、PROFIBUS DP（不支持 PROFINET）
西门子 TI 505 点对点、网络
西门子 Win AC/SINUMERIK/SIMOTION 适配对应协议
Allen Bradley DF1 点对点、网络（不支持 DH485）
Mitsubishi FX/MP4 点对点（不支持网络）
Telemecanique ADJUST/Uni-Telway 点对点、网络
Modicon Modbus 点对点、网络
GE-Fanuc SNP 点对点、网络
软件配置与功能特性
1. 配置工具
配置工具 版本要求 类型 核心用途
ProTool/Lite V5.2 SP1 及以上 基础配置工具 画面、变量、报警等基础功能配置
WinCC flexible Compact 2004 版本及以上 进阶配置工具 支持任务计划、更多图形元素，需单独订购
2. 核心功能参数
（1）变量与画面管理
功能类别 参数 数值 备注
变量管理 总变量数 1000 个 含日期时间型、内部变量各 1000 个
初始值数量 1000 个 支持变量限值设置与多路复用
画面管理 工艺画面数 100 个 支持 PLC 选择画面、可配置启动画面
每画面变量数 50 个 含 2000 个文本元素，每画面 100 个可见开关
（2）报警与配方管理
功能类别 参数 数值 备注
报警管理 操作 / 故障信息数 各 1000 条 支持 8 个过程值 / 条信息，99 个确认组
报警缓冲区 环形缓冲区（n×128 条） 无声音反馈，支持首 / 末值显示
配方管理 配方数 100 个 32KB 集成 Flash 存储，可扩展
每配方数据记录数 200 条 每条记录含 200 个条目
（3）图形与动态元素
功能类别 参数 数值 备注
图形元素 图标数 500 个 含 50 个全屏图标
动态对象数 500 个 / 项目 每画面最多 5 个，支持颜色变化、X/Y 移动、隐藏
趋势与图表 每图表曲线数 8 条 水平绘制，支持限值线
每图表柱状图数 5 个 支持垂直 / 水平方向，含限值线
3. 安全与维护功能
权限管理：9 级密码保护，10 个用户组，密码可导出；
维护工具：支持触摸屏校准、配置备份 / 恢复、增量传输（Delta transfer）、设备切换；
模拟功能：配置软件支持离线模拟，便于前期调试。
环境与安装规格
1. 环境参数
环境类别 参数 数值 备注
温度 工作温度（垂直安装） 0℃ ~ +50℃ -
工作温度（最大倾斜角） 0℃ ~ +40℃ 最大允许倾斜角 ±35°（无外部通风）
存储 / 运输温度 -20℃ ~ +60℃ -
湿度 最大相对湿度 85% 非凝露环境
防护等级 前端 IP65 防尘防水，适用于恶劣工业环境
后端 IP20 仅防手指触摸，需安装在控制柜内

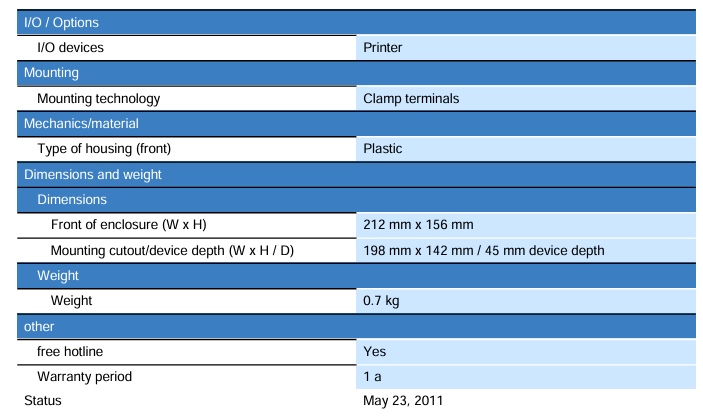

2. 安装与物理规格
规格类别 参数 数值 备注
安装方式 安装技术 卡箍端子 便于固定与拆卸
尺寸 前端尺寸（W×H） 212mm × 156mm -
安装切口尺寸（W×H） 198mm × 142mm 控制柜开孔尺寸
设备深度 45mm -
重量 净重 0.7kg 轻量化设计，便于安装
认证标准
国际认证：CE 认证、FM Class I Div.2（危险区域认证）、UL 认证、CSA 认证；
合规性：符合工业控制设备安全与电磁兼容标准。
