Tektronix P6139A 10X 无源探头
时间: 2025-11-21浏览次数：
Tektronix P6139A 10X 无源探头
Tektronix P6139A 10X 无源探头
基础信息
适用示波器：专门适配 Tektronix TDS3000 系列（如 TDS3054、TDS3012）和 TDS500 系列数字化示波器；
核心定位：紧凑型高阻抗无源探头，适用于电压信号测量，尤其适配 3.5mm 尺寸的探头配件；
安全操作规范（保障人员与设备安全）
1. 核心安全准则
禁止带电操作：不可在探头 / 测试线连接电压源时插拔，避免触电或设备损坏；
端子额定值：必须遵守探头各端子的电压 / 电流额定值（如最大输入电压 CAT II 300V RMS），不可超过；公共端子（common terminal）为接地电位，禁止连接高压；
人员资质：仅合格技术人员可执行维修流程，普通用户禁止拆解探头；
环境限制：禁止在潮湿、冷凝或爆炸环境中使用；禁止在存在导电污染物的环境中操作（污染等级 2）。
2. 安全术语与符号
术语 / 符号 含义 应用场景
WARNING 标识可能导致人身伤害或死亡的情况 “触摸探头金属部分可能触电”
CAUTION 标识可能导致设备 / 财产损坏的情况 “使用苯类溶剂清洁会损坏外壳”
DANGER 标识即时可接触的伤害风险（如高压） 探头高压端子标注
接地符号 保护接地端子 探头接地端标识
“Refer to Manual” 需查阅手册获取详细信息 探头主体标注
3. 清洁与维护安全
清洁方式：仅可用软布蘸取 “温和清洁剂 + 水” 或 “异丙醇” 擦拭探头外壳，去除污垢；
禁止溶剂：不可使用苯（benzene）、甲苯（toluene）、二甲苯（xylene）、丙酮（acetone）等溶剂，避免腐蚀外壳；
部件保护：清洁时避免液体渗入探头内部，防止电路短路。
产品特性与操作要点
1. 核心产品特性
特性 描述 应用价值
衰减比 10X（±0.5% DC） 扩展示波器测量范围，适配高电压信号
线缆长度 1.3 米 提供足够测量距离，减少对被测电路干扰
输入阻抗 10MΩ（±0.5%）+ 8.0pF（±0.8pF） 高阻抗减少信号负载效应，低电容适配高频信号
配件兼容性 兼容 Tektronix 3.5mm 尺寸探头配件 可搭配挂钩、接地引线等，满足多样测量场景
2. 关键操作：探头补偿
由于不同示波器的输入电容存在差异，更换示波器使用时必须进行探头补偿，否则会导致低频信号失真。补偿步骤如下：
将探头连接到示波器前面板的校准信号输出端（通常为 1kHz 方波）；
按示波器 “AutoSet” 按钮，或手动调整使屏幕显示清晰方波（1ms/division 档位）；
通过探头 “补偿盒开口”，用附带的调整工具（003-1433-02）旋转微调器，直至屏幕显示完全平顶的方波（无过补偿 / 欠补偿，如图 1 所示）。
欠补偿（Undercompensated）：方波前沿上冲后下降；
过补偿（Overcompensated）：方波前沿下降后上冲；
正确补偿（Properly compensated）：方波前沿垂直，顶部平整。
详细规格参数
1. 电气特性（核心性能指标）
特性 规格描述 备注
衰减比 10X ± 0.5%（DC 条件下） 系统特性，需搭配适配示波器
输入电阻 10 MΩ ± 0.5% 高阻抗设计，减少信号衰减
输入电容 8.0 pF ± 0.8 pF 低电容适配高频信号，减少相位失真
补偿范围 8 pF ~ 18 pF 覆盖多数示波器输入电容范围
系统带宽（-3dB） TDS3054：500 MHz；TDS3012：100 MHz 与示波器型号强相关
最大输入电压 CAT I：400V RMS/DC；CAT II：300V RMS/DC；CAT III：150V RMS/DC 峰值电压需参考占空比（如 < 50% DF 时 590V 峰值）
2. 物理与环境特性
特性 规格描述 说明
净重（含配件） < 110 g（0.24 lb） 轻量化设计，便于手持测量
温度范围 工作：-15℃ ~ +65℃（+5℉ ~ +149℉）；非工作：-62℃ ~ +85℃（-80℉ ~ +185℉） 适应实验室与工业环境
湿度 5 个循环（120 小时），95%~97% 相对湿度 符合 Tektronix 标准 062-2847-00 Class 3
海拔 < 2000 meters 避免高海拔低气压对绝缘性能的影响
输入阻抗曲线 频率 1Hz~10⁸Hz 时，阻抗与相位特性稳定 文档图 3 提供典型阻抗曲线
3. 认证与合规
探头符合多项国际安全标准，确保在不同地区使用的合规性：
欧洲标准：EN 61010-1/A2（测量设备安全）、EN 61010-2-031:1994（手持探头组件）；
北美标准：UL 3111-1（第一版）、CSA C22.2 No. 1010.1-92、CSA C22.2 No. 1010.2.031-94；
污染等级：Pollution Degree 2（禁止在存在导电污染物的环境中使用）；
过电压类别：支持 CAT I/CAT II/CAT III（根据电压等级区分，如 CAT III 适用于配电系统）。
配件与替换件
1. 标准配件（随探头附赠）
配件名称 Tektronix 零件号 功能描述
可伸缩挂钩探头 013-0107-07 连接导线 / 元件引脚，实现免手持测量
补偿调整工具 003-1433-02 调整探头补偿微调器
彩色标记带 016-0633-00 多探头使用时，标记探头与示波器通道对应关系
SMT KlipChip 与接地引线 196-3305-00 连接探头接地到小型 / 难触及的接地点
低电感接地组件 343-1003-01（接地环）+195-4240-00（短线） 减少接地引线电感，降低高频信号畸变
绝缘鳄鱼夹接地引线 196-3113-02 探头接地连接到接地参考点
探头保护壳 204-1049-00 保护探头尖端，防止机械损伤

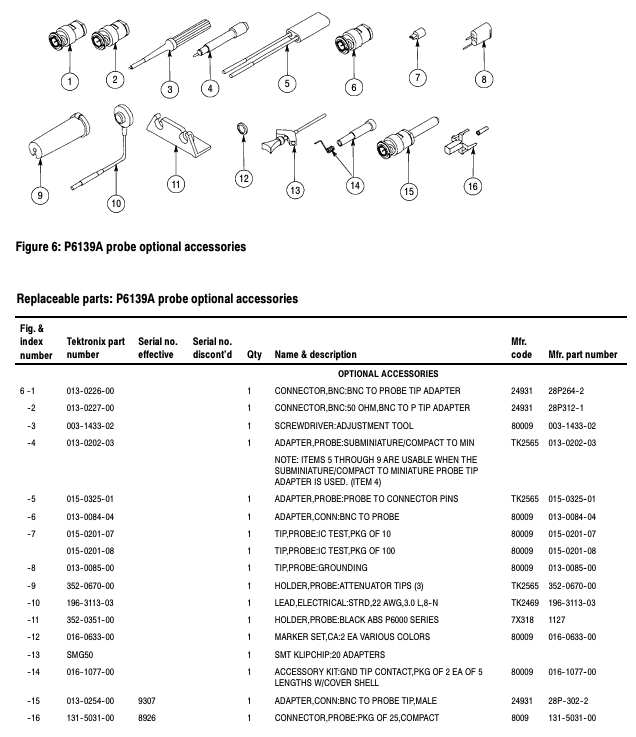

2. 可选配件（额外选购）
配件名称 零件号 适用场景
BNC 转探头尖端适配器 013-0226-00 将 BNC 接口信号转换为探头可测量的尖端信号
50Ω BNC 转探头适配器 013-0227-00 适配 50Ω 阻抗的 BNC 信号源
微型转小型探头适配器 013-0202-03 使紧凑型探头适配小型探头配件
IC 测试探头（10 个装） 015-0201-07 针对 IC 引脚的精准测量
探头固定架 352-0351-00 固定探头位置，适用于长时间测量
SMT KlipChip 套装（20 个） SMG50 批量 SMT（表面贴装技术）元件的接地连接
3. 主要替换件（维修更换用）
部件名称 零件号 备注
探头主体（含线缆） P6139A 探头核心组件，故障时整体更换
探头尖端组件（10X） 206-0441-00 含 8.0pF 电容、9MΩ 电阻，尖端损坏时更换
接地环 343-1003-01 低电感接地组件的核心部件
BNC 插头（公头） 131-3219-00 探头与示波器连接的 BNC 接口损坏时更换
