Tektronix 3 系列混合域示波器
时间: 2025-11-21浏览次数：
Tektronix 3 系列混合域示波器
Tektronix 3 系列混合域示波器
核心规格参数

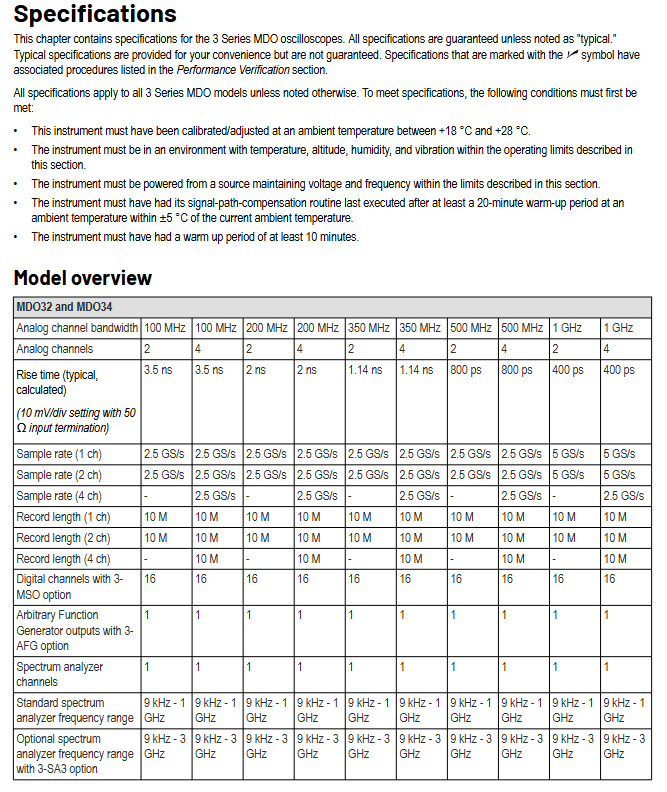

1. 型号概览（关键参数对比）
规格项 MDO32（2 路模拟） MDO34（4 路模拟） 备注
模拟通道带宽 100MHz-1GHz 100MHz-1GHz 分多个带宽等级（100/200/350/500/1000MHz）
采样率（1 路 / 2 路） 2.5GS/s（≤500MHz）/5GS/s（1GHz） 同 MDO32 4 路启用时均为 2.5GS/s
记录长度（任意通道数） 10M 10M 可选 1K/10K/100K/1M/5M/10M
数字通道（3-MSO 选项） 16 路 16 路 输入阻抗 101kΩ，最小信号 500mVpp
AFG（3-AFG 选项） 1 路输出 1 路输出 支持正弦 / 方波 / 脉冲等波形
频谱分析仪 1 路 1 路 标准 9kHz-1GHz，3-SA3 选项扩展至 3GHz
2. 关键子系统规格
（1）模拟通道输入与垂直规格
输入特性：输入耦合 AC/DC；输入阻抗可选 1MΩ（±1%，典型电容 13pF）或 50Ω（±1%）；
最大输入电压：1MΩ DC 耦合时 300VRMS（安装类别 II），50Ω 时 5VRMS（峰值≤±20V）；
灵敏度范围：1MΩ 时 1mV/div-10V/div（1-2-5 序列），50Ω 时 1mV/div-1V/div；
DC 增益精度：1mV/div 为 ±2.5%，2mV/div 为 ±2.0%，5mV/div 及以上为 ±1.5%（30℃以上每℃额外 0.1%）；
带宽特性：1GHz 型号在 10mV/div-1V/div 时带宽 DC-1GHz，1mV/div 时 DC-150MHz（不同带宽型号对应不同电压 - 带宽关系）。
（2）水平规格
采样率范围：1-2 路通道启用时最高 5GS/s（1GHz 型号），3-4 路时最高 2.5GS/s；
时间 / 格范围：1GHz 型号 400ps/div-1000s/div，其他型号 1ns/div-1000s/div；
长期采样率与延迟精度：±10ppm（≥1ms 时间间隔）；
记录长度：1K、10K、100K、1M、5M、10M 可选。
（3）触发规格
触发类型：支持边缘、序列（B 触发）、脉冲宽度、超时、逻辑、视频（NTSC/PAL 等）、串行总线（I2C/SPI/CAN 等）触发；
边缘触发灵敏度：模拟通道 1mV/div-4.98mV/div 时，DC-50MHz 为 0.75div，最高带宽时 1.3div；
视频触发：支持隔行 / 非隔行系统，可触发特定场、线，兼容 480p/720p/1080p 等格式；
触发保持范围：20ns-8s。
（4）其他关键规格
显示：11.6 英寸 TFT 电容触摸屏，1920×1080 分辨率，1677 万色，亮度 450cd/m²；
I/O 端口：1 个以太网（10/100Mb/s）、可选 GPIB（TEK-USB-488 适配器）、1 个 HDMI、3 个 USB 主机（2 前 1 后）、1 个 USB 设备；
环境适应性：工作温度 - 10℃-+55℃，工作湿度 5%-90%（≤40℃）/5%-60%（>40℃-+55℃），工作海拔≤3000m；
功率消耗：最大 130W，电源电压 100V-240V±10%，频率 50/60Hz（115V 时支持 400Hz±10%）。
性能验证流程
1. 验证前提条件
仪器连续运行10 分钟，环境温度、湿度符合操作范围；
执行信号路径补偿（SPC），温度变化超过 5℃时需重新执行；
示波器与测试设备连接同一交流电路，避免 offset 电压影响结果。

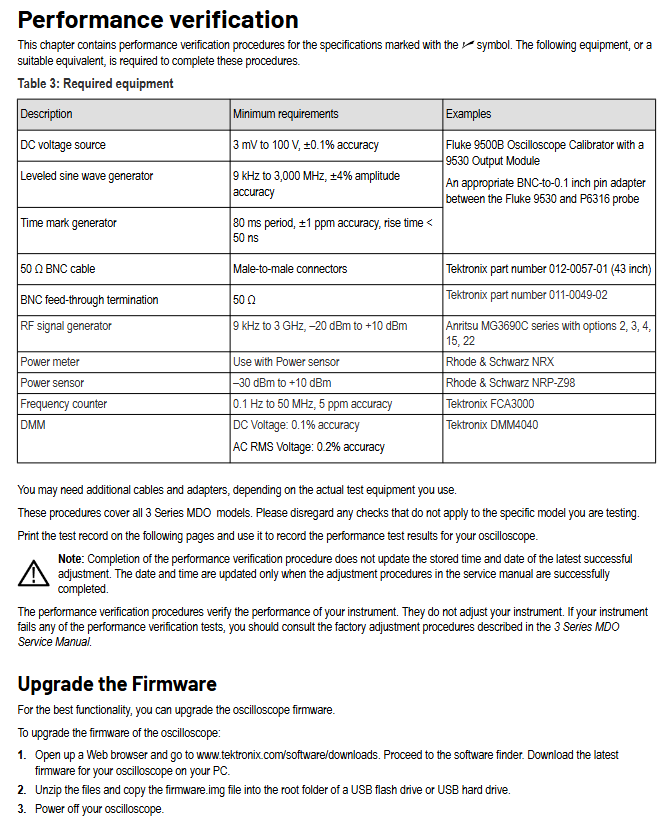

2. 所需测试设备（表 3）
设备名称 最低要求 示例型号
DC 电压源 3mV-100V，±0.1% 精度 Fluke 9500B（配 9530 模块）
电平正弦波发生器 9kHz-3000MHz，±4% 幅度精度 -
时间标记发生器 80ms 周期，±1ppm 精度，上升时间 < 50ns -
功率计（含传感器） 功率传感器范围 - 30dBm-+10dBm 罗德与施瓦茨 NRX（配 NRP-Z98）
频率计数器 0.1Hz-50MHz，5ppm 精度 Tektronix FCA3000
数字万用表（DMM） DC 电压 ±0.1% 精度，AC RMS±0.2% 精度 Tektronix DMM4040
辅助配件 50Ω BNC 电缆、50Ω BNC 直通终端等 Tektronix 012-0057-01 电缆
3. 核心测试项目与流程
（1）基础测试：自检与 SPC
系统诊断（自检）：断开所有探头→按 Default Setup→Utility→Self Test→Run Self Test，需所有项目 “Passed”，失败需联系支持；
信号路径补偿（SPC）：Default Setup→Utility→Calibration→Run SPC，每通道耗时 5-15 分钟，需 “Passed”，否则无法进行后续测试。
（2）模拟通道关键测试
测试项目 测试目的 关键要求
输入终端测试 验证 1MΩ/50Ω 输入阻抗精度 1MΩ 时 990kΩ-1.01MΩ，50Ω 时 49.5Ω-50.5Ω（10mV/div、100mV/div 档位）
直流平衡测试 验证 DC 耦合时的信号偏移 50Ω、20MHz 带宽下，1mV/div 为 ±0.5div，2mV/div 为 ±0.25div，10mV/div 及以上 ±0.2div
模拟带宽测试 验证不同档位的带宽达标性 50Ω termination 下，增益（Vbw-pp/Vin-pp）≥0.707（-3dB 点）
DC 增益精度测试 验证 DC 信号放大精度 1mV/div±2.5%，2mV/div±2.0%，5mV/div 及以上 ±1.5%（20MHz 带宽，1MΩ）
偏移精度测试 验证垂直偏移的准确性 1mV/div、700mV 偏移时，误差 ±3.8mV；1V/div、100V 偏移时，误差 ±0.7V
（3）其他重要测试
随机噪声测试：采样模式下，100mV/div、全带宽，1GHz 型号≤3.1mV，100MHz 型号≤2.85mV；
时间差测量精度（DTA）：1GHz 型号 4ns/div、240MHz 信号时，误差≤128ps；
AFG 测试：正弦波 10kHz 频率精度 ±1.3kHz，方波 25kHz 频率精度 ±1.25kHz，幅度精度 ±1.5%（1kHz）；
DVM 测试：DC 电压 1V 输入时误差 ±2.052V-±1.948V，AC 电压 20mVpp（1kHz）时误差 ±0.2mV。
测试记录与后续处理
测试记录：文档提供详细表格，记录每一项测试的 “下限值 - 测试结果 - 上限值”，需打印填写；
结果处理：性能验证仅判断是否达标，不调整仪器；若测试失败，需参考《3 Series MDO Service Manual》执行工厂校准；
校准周期：参考频率误差（±10ppm）的有效期为 1 年，建议每年校准一次。
