WAGO Rail-Mount Terminal Blocks 铁路安装接线端子
时间: 2025-11-14浏览次数：
WAGO Rail-Mount Terminal Blocks 铁路安装接线端子

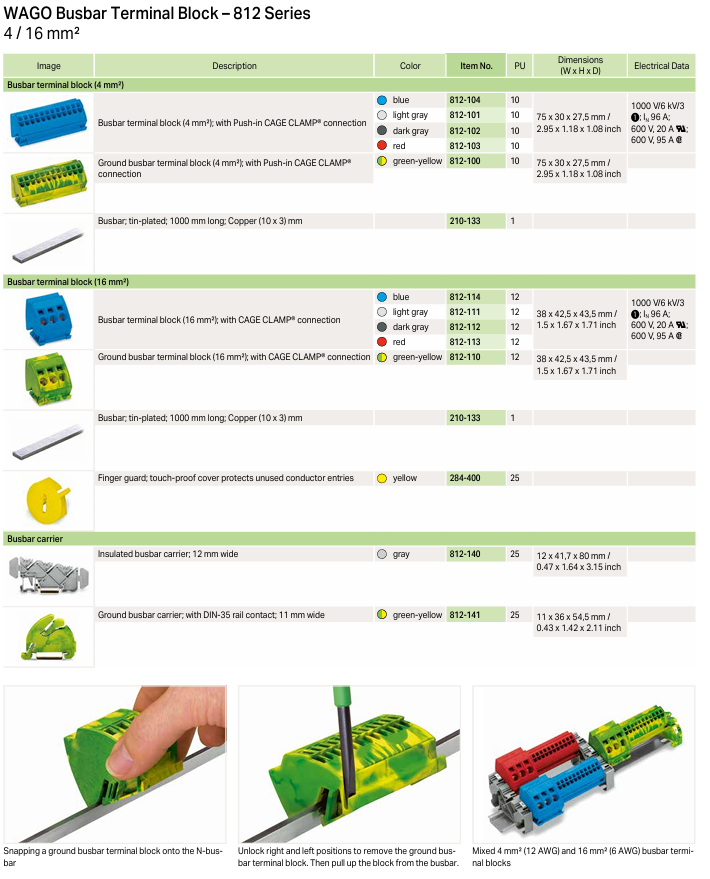

WAGO Rail-Mount Terminal Blocks 铁路安装接线端子
产品核心基础信息
1. 核心定位与适用场景
应用领域：工业控制、电气设备布线、照明系统、电机接线、海洋设备、防爆场景（部分型号）等。
安装方式：主流适配 35mm DIN 导轨，部分支持 15mm DIN 导轨或面板螺钉 / 卡扣安装。
适配导体：铜、铝导体（铝导体需配合 “Alu-Plus” 接触膏去除氧化层），导体截面范围 0.08-35mm²（28-2 AWG）。
通用技术特性：
连接技术：CAGE CLAMP® 笼式弹簧压接（需工具）、Push-in CAGE CLAMP® 直插（免工具，适配实心 / 带冷压端头的多股导体）。
电气参数：额定电压 400V-1000V，额定电流 6A-125A，污染等级 2-3，额定浪涌电压 4kV-8kV。
材质安全：绝缘材质为 PA66/PPA/PC，阻燃等级 UL94 V0，接触材质为电解铜 + 镀锡，弹簧为奥氏体铬镍钢（抗腐蚀、抗疲劳）。
2. 合规与认证
国际标准：符合 IEC/EN 60947、UL 1059、CSA C22.2 等标准。
专项认证：部分型号通过 ATEX（Ex i 防爆）、DNV（海洋设备）、LR（船级社）认证，满足危险环境、 marine 场景使用要求。
核心产品系列详细解析
1. 经典轨装端子排（279/280/281/282/283/284/285 系列）
系列定位：工业布线主力系列，覆盖从普通信号到动力回路的全场景需求。
各系列关键参数与特点：
系列 导体截面范围 核心类型 关键特性 电气规格（典型） 应用场景
279 系列 0.08-1.5mm² 直通 / 接地 / 屏蔽 / 双层端子排 2-4 导体设计，体积紧凑，支持 Ex i 防爆 额定电压 800V，额定电流 18A 信号回路、控制布线
280 系列 0.08-2.5mm² 直通 / 接地 / 屏蔽 / 双层 / 三层端子排 多颜色可选，带测试槽，适配传感器 / 执行器接线 额定电压 800V，额定电流 24A 工业控制、照明系统
281 系列 0.08-4mm² 直通 / 接地 / 熔断 / 隔离开关端子排 带可旋转熔断器座，部分带 LED 熔断指示 额定电压 800V，额定电流 10-26A 需过载保护的控制回路
282 系列 0.2-6mm² 隔离开关 / 测试 / 熔断端子排 支持在线测试，带锁止功能，防误操作 额定电压 630V，额定电流 41A 工业设备检修回路、动力分支
283 系列 0.2-16mm² 大电流直通 / 接地端子排 适配中功率动力回路，支持降压跳线共电位 额定电压 800V，额定电流 76A 电机控制、电源分配
284 系列 0.2-10mm² 大电流直通 / 熔断端子排 带熔断器座，支持 35mm² 导体分配 额定电压 800V，额定电流 57A 动力回路过载保护
285 系列 6-35mm² 超大电流端子排 适配重型动力回路，铜排连接 额定电压 1000V，额定电流 125A 工业电源主干线、大功率设备
特殊类型详解：
熔断端子排：适配 5x20/25/30mm、1/4"x1" 等规格玻璃熔断器，部分型号带 LED 或氖灯熔断指示，支持熔断器快速更换（开盖自动弹出一端）。
双层 / 三层端子排：上下层独立或共电位设计，节省导轨空间，适配电机 L1/L2/L3/GND 多电位接线。
隔离开关端子排：带滑动式隔离开关，支持回路断电检修，部分带锁止功能防止误合闸。
2. 可插拔连接器端子排（X-COM®-SYSTEM，769/870 系列）
系列定位：需频繁维护、快速插拔的场景，支持模块化组合。
核心产品类型：
载体端子排（769 系列）：1-4 极设计，含直通 / 隔离开关 / 二极管 / LED 类型，适配 0.08-4mm² 导体，额定电流 16-32A，支持编码防错（16 种编码组合）。
双层载体端子排（870 系列）：2-4 极双层设计，支持 L/N/GND 多电位分配，适配 0.08-2.5mm² 导体，额定电流 16A。
配套插头：1-15 极直插 / 弯插式插头，带应变 relief 板、锁定杠杆，防护线缆拉扯，支持多插头共电位。
核心优势：插头与端子排可快速分离，维护时无需拆线；编码钥匙防止错插，提升布线准确性。
3. 矩阵配线系统（726/727 系列）
系列定位：19 英寸机架专用，适用于复杂信号交叉连接、多设备集中布线。
产品类型与特点：
矩阵端子排（726 系列）：32-80 极设计，支持垂直标识，带公共电位分配模块，适配 0.08-16mm² 导体，额定电流 10-76A。
多层矩阵端子排（727 系列）：4-8 层设计，同一模块支持多组信号独立连接，适配 0.08-1.5mm² 导体，额定电流 12-18A。
应用场景：数据中心、工业控制柜集中布线、大型设备信号分配。
4. 微型轨装端子排（260/261/262/264 系列）
系列定位：狭小空间专用，如小型设备、仪表内部布线。
各系列关键特点：
260 系列（0.08-1.5mm²）：2-4 导体设计，支持面板安装，额定电压 400V，额定电流 18A。
261 系列（0.08-2.5mm²）：带按压式接线，适配实心导体直插，额定电压 500V，额定电流 24A。
262 系列（0.08-4mm²）：大电流微型端子，支持动力分支，额定电压 630V，额定电流 24A。
264 系列（0.08-2.5mm²）：适配 DIN-15/35 导轨，带快速安装脚，额定电压 800V，额定电流 24A。
核心优势：宽度仅 5-10mm，节省安装空间，支持 Mini-WSB 微型标记系统。
5. 面板安装端子排（862/294 系列）
系列定位：设备面板、外壳专用，直接固定于面板而非导轨。

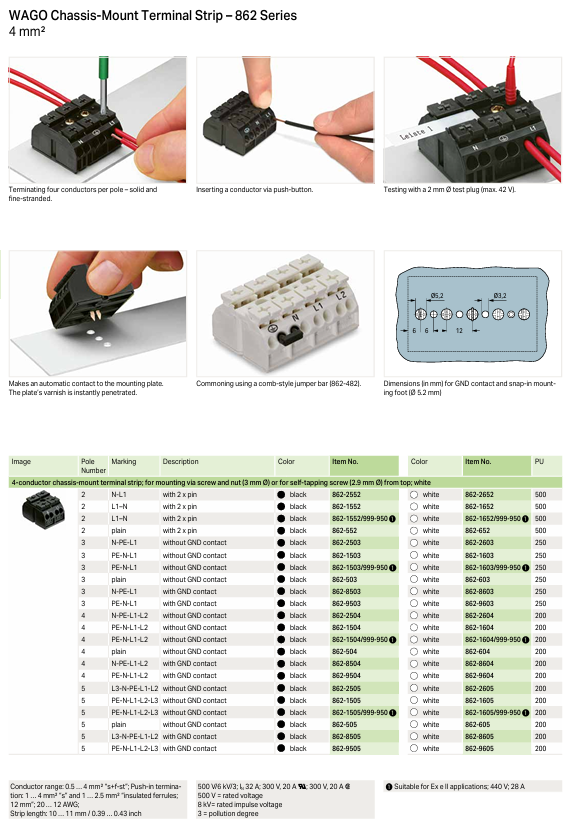

862 系列：
导体截面：0.5-4mm²，4-5 极设计，支持螺钉 / 卡扣安装，带接地触点选项。
特点：自动穿透面板漆面实现接地，支持 4 导体 / 极，适配设备内部布线，额定电压 500V，额定电流 32A。

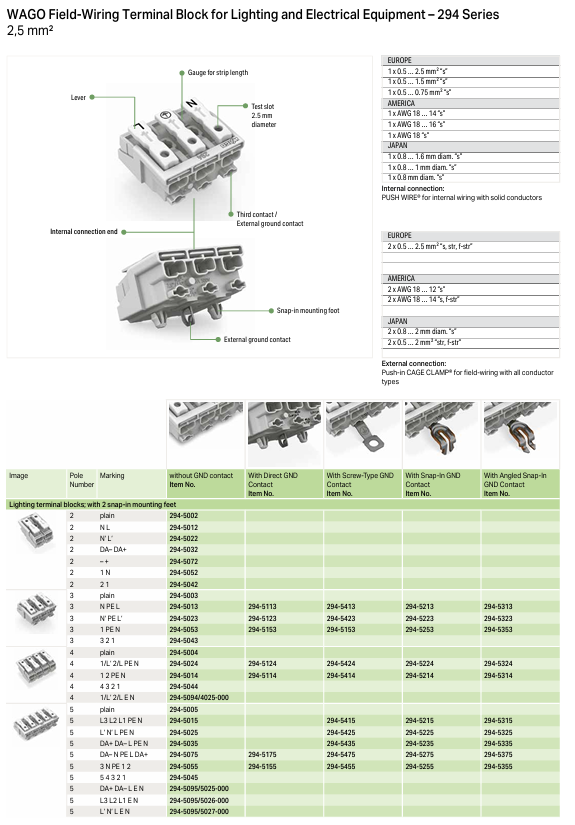

294 系列（照明 / 电气设备专用）：
导体截面：0.5-2.5mm²，2-5 极设计，支持 PUSH WIRE® 直插技术。
区域适配：符合欧盟、美国、日本布线标准，带多种接地方式（直连 / 螺钉 / 卡扣），额定电压 500V，额定电流 24A。
应用场景：灯具接线、家电设备、建筑电气布线。
功能型端子排专项解析
1. 熔断端子排（281/282/284/811 系列）
核心功能：集成过载 / 短路保护，无需额外熔断器座。
关键规格：
熔断器适配：5x20/25/30mm 玻璃熔断器、1/4"x1" cartridge fuse、汽车插片式熔断器。
指示方式：部分型号带 LED（24V/120V/230V）或氖灯熔断指示，快速定位故障回路。
特殊型号：811 系列适配光伏场景，额定电压 1000VDC，额定电流 32A，支持 1-3 极设计。
2. 传感器 / 执行器端子排（280 系列衍生）
专为传感器（PNP/NPN）、执行器接线设计，带电源分配功能。
特点：
支持电源正负极分配，带 LED 电源指示，功耗低（4.8mA）。
部分带屏蔽连接、接地端子，抗电磁干扰，适配工业现场布线。
接线方式：CAGE CLAMP® 压接，支持 0.08-2.5mm² 导体，额定电流 15-20A。
关键配件与辅助产品
1. 连接与共电位配件
跳线类：
相邻跳线：适配同系列端子排共电位，2-12 极可选，额定电流 16-63A。
交错跳线：支持非相邻端子排共电位，满足复杂回路设计。
降压跳线：实现不同截面端子排（如 35mm² 与 4mm²）共电位，如 283-414（16mm² 转 4mm²）。
推入式跨接线：绝缘设计，即插即用，额定电流 30A。
2. 标识与防护配件
标识系统：
WMB 系列：适配智能打印机，卷装 1500 件，可拉伸 5-5.2mm，多颜色可选（黄 / 灰 / 绿 / 紫等）。
Mini-WSB 系列：微型标记件，适配微型端子排，支持卡扣式安装。
防护配件：
手指防护盖：密封未使用的导体入口，防触电。
绝缘挡片：隔离相邻端子，防短路，适配双层 / 三层端子排。
警示标记：插入操作槽，提示高压 / 危险回路。
3. 测试与安装配件
测试配件：
测试插头：6mm/4mm 宽，适配测试槽，额定电流 24A，支持带电测试。
测试插头适配器：5mm 宽，适配不同端子排测试接口。
安装配件：
端板 / 中间板：2-4mm 厚，用于端子排组末端封端，增强机械稳定性。
DIN 导轨：210 系列，35x7.5/15mm 规格，钢 / 铜材质，镀锌处理，抗腐蚀。
卡扣式安装脚：209-123 系列，适配面板安装，间距 35-40mm。
安装与接线操作规范
1. 接线关键要求
导体处理：
剥线长度：8-23mm（依系列而定，如微型端子排 8-9mm，大电流端子排 16-23mm）。
多股导体：需配冷压端头（216 系列），否则需选用大一号端子排。
铝导体：清洁表面氧化层后，涂抹 “Alu-Plus” 接触膏，防止氧化和电解腐蚀。
接线步骤：
CAGE CLAMP®：工具插入矩形开口→打开夹具→插入导体→拔出工具锁定。
Push-in CAGE CLAMP®：实心 / 带端头多股导体直接插入；其他导体需工具倾斜插入开口解锁后插入。
2. 安装注意事项
间距要求：端子排组两侧预留 20mm，上下预留 35-65mm，确保散热。
接地要求：危险电压场景下，DIN 导轨需接地（PE），确保电气安全。
防爆场景：选用 Ex i 认证型号，按要求预留爬电距离（如 Ex i 模块后需接 4 个距离模块）。
典型应用场景与配置方案
1. 工业控制回路
配置：280 系列直通端子排 + 281 系列熔断端子排 + 769 系列可插拔端子排。
优势：控制回路过载保护，维护时快速插拔，信号与动力分区布线。
2. 电机接线
配置：283 系列大电流端子排 + 281 系列双层端子排 + 接地端子排（绿黄）。
优势：L1/L2/L3/GND 多电位分配，节省导轨空间，适配电机动力与控制回路。
3. 海洋设备布线
配置：282 系列隔离开关端子排 + 726 系列矩阵端子排 + DNV 认证端板。
优势：抗盐雾腐蚀，支持回路隔离检修，符合 marine 合规要求。
4. 防爆场景布线
配置：279/280 系列 Ex i 认证端子排 + 距离模块（750-616） + 防爆熔断器。
优势：满足 ATEX 认证，防电火花引燃危险气体，适配 Zone 2/22 危险区域。
产品核心优势总结
模块化设计：支持自由组合，端子排、配件通用，降低库存成本。
接线高效：Push-in 技术免工具，CAGE CLAMP® 压接可靠，抗振动，免维护。
场景全覆盖：从信号到动力、从普通到防爆 / 海洋场景，适配全工业需求。
安全合规：通过多国际认证，防护措施完善（防触电、防误操作、防短路）。
