Westinghouse ST Switch 智能自动便携式转换开关
时间: 2025-11-13浏览次数：
Westinghouse ST Switch 智能自动便携式转换开关
Westinghouse ST Switch 智能自动便携式转换开关
核心参数与兼容性
1. 关键规格
输出参数：120V 20A 60Hz，最大输出功率匹配发电机 2400W 运行功率。
输入参数：电网输入 120V 20A 60Hz，发电机输入 120V 20A 60Hz（配 L14-30P 插头）。
接口配置：120V 20A 5-20R 双孔插座、电网电源输入口、发电机控制电缆接口、25 英尺发电机电源线。
保护配置：20A 断路器，防止过载损坏设备。

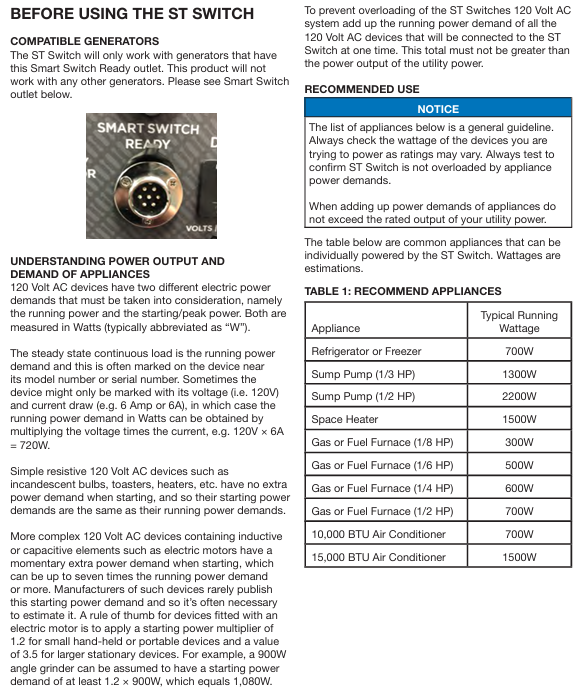

2. 兼容性要求
仅适配带 “Smart Switch Ready” 接口的 Westinghouse 发电机，不兼容其他品牌或无该接口的发电机。
禁止与其他转换开关串联使用，不可连接 GFCI 插座或使用插座适配器。
核心功能与工作原理
1. 全流程工作机制
（1）电网正常时（待机状态）
供电路径：电网电源→转换开关→接入的电器，此时绿色 “电网电源指示灯” 常亮。
附加功能：通过发电机控制电缆，由电网为发电机电池持续充电，确保发电机电池电量充足，随时可启动。
关键状态：发电机处于 “RUN” 档位但不启动，仅电池充电回路工作。
（2）电网断电时（应急供电状态）
触发机制：转换开关检测到电网断电后，红色 “电网中断指示灯” 立即点亮。
启动流程：5-10 秒延迟（避免电网瞬时波动误触发）后，通过控制电缆发送启动信号至发电机，发电机自动启动并进入稳定运行状态。
切换供电：发电机输出稳定后（约 30 秒内），转换开关自动切断电网回路，接通发电机供电回路，绿色 “发电机电源指示灯” 点亮，电器由发电机供电。
（3）电网恢复时（切换与冷却状态）
检测流程：电网恢复后，转换开关先进行 5-10 秒稳定性检测（防止电网电压波动导致频繁切换），此时红绿指示灯同时常亮。
切换供电：确认电网稳定后，切断发电机供电回路，接通电网回路，红色 “电网中断指示灯” 熄灭，电器恢复电网供电。
冷却停机：转换开关保持发电机运行 45-50 秒冷却期，避免高温停机对发动机造成损伤，冷却结束后自动关闭发电机，绿色 “发电机电源指示灯” 熄灭。
2. 指示灯全解析（含异常状态）
指示灯组合 状态描述 操作建议
仅绿色电网灯常亮 正常待机，电网供电，发电机电池充电中 无需操作，定期检查线缆连接
仅红色电网中断灯常亮 电网已断电，等待启动发电机 确认发电机燃油、机油充足，无故障报警
仅绿色发电机灯常亮 发电机供电中，电网未恢复 监测发电机运行状态，确保燃油充足
红绿灯同时常亮 电网已恢复，进行稳定性检测 等待 5-10 秒，无需手动干预
绿灯常亮 + 红灯闪烁 电网恢复但电压不稳定 持续观察，若 1 分钟内未恢复正常，检查电网线路
发电机灯常亮 + 电网灯闪烁 发电机供电正常，电网处于波动状态 无需操作，转换开关将持续监测电网
无指示灯亮 转换开关未接入电网电源，或内部故障 检查电网连接线是否插紧，若连接正常则需报修

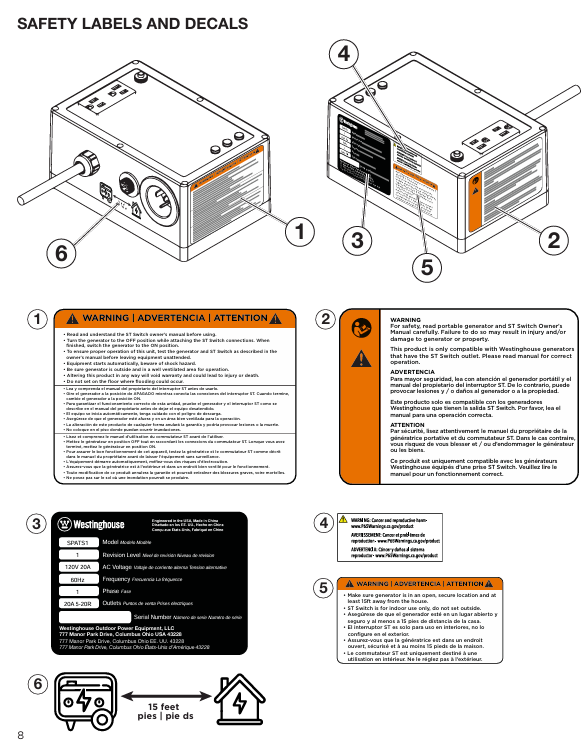

安全操作规范（含风险规避）
1. 安装与放置安全
发电机放置要求：
必须置于室外通风处，距离房屋门窗、通风口至少 15 英尺（约 4.6 米），防止一氧化碳废气进入室内。
放置在坚硬、水平地面，避免倾斜导致燃油泄漏；远离干草、木材、油漆等易燃物，至少保持 3 英尺（约 0.9 米）安全距离。
禁止在雨天、雪天或潮湿地面放置发电机，需搭建临时遮雨棚（不可封闭），防止雨水进入发电机导致短路。
转换开关放置要求：
仅适用于室内，放置在干燥、通风、远离水源（如厨房、卫生间）和易燃物的位置。
禁止放在地下室、低洼处等易积水区域，避免洪水或漏水导致设备短路。
放置高度需高于地面至少 1 英尺（约 0.3 米），防止地面潮气侵蚀。
2. 线缆连接安全
连接顺序：必须先连接电网电源→再连接发电机控制电缆→最后连接发电机电源线，禁止颠倒顺序。
线缆要求：
电网输入延长线：需使用接地三芯线缆，无破损、无老化，长度不超过 30 英尺（约 9.1 米），线芯截面积≥1.5mm²。
发电机控制 / 电源线：总长不可超过 50 英尺（约 15.2 米），如需延长需使用 Westinghouse 原厂延长线（型号 3021225C 为电源线延长线，STCORD25 为控制电缆延长线），禁止使用非原厂线缆。
连接操作：
所有连接必须在发电机关闭并冷却后进行，插头需完全插入接口并锁紧，避免松动发热。
连接后检查线缆无扭曲、无挤压，远离发电机排气管等高温部件，防止线缆老化。
3. 用电负载安全
负载核算规则：
纯电阻负载（灯泡、加热器、电饭煲）：总运行功率≤20A×120V=2400W。
感性负载（电机类：冰箱、水泵、空调）：启动功率 = 运行功率 × 倍数（小型手持设备 ×1.2，大型固定设备 ×3.5），总启动功率≤2400W。
示例：1500W 空间加热器（纯电阻）+700W 冰箱（启动功率 700×3.5=2450W），总启动功率 2450W＞2400W，不可同时接入；1500W 加热器 + 500W furnace（启动功率 500×1.2=600W），总启动功率 2100W≤2400W，可同时接入。
负载连接禁忌：
禁止接入功率不明的电器，避免过载触发断路器跳闸。
禁止同时接入多台大型感性负载（如两台空调、一台水泵 + 一台空调），防止启动功率超标。
接入电器时需先关闭电器开关，连接后再开启，避免带载插拔产生电弧。
4. 应急安全处理
发电机故障无法启动：立即断开转换开关与发电机的连接，手动启动发电机排查故障（如燃油不足、机油过低、火花塞故障），故障排除后重新连接。
转换开关不切换供电：检查指示灯状态，若电网断电后红色灯亮但发电机未启动，检查控制电缆连接；若发电机启动后绿色灯未亮，检查电源线连接，必要时重启转换开关（拔掉电网电源 30 秒后重新插入）。
火灾 / 漏电应急：立即关闭发电机，拔掉转换开关所有连接线，使用 ABE 或 BE 类灭火器灭火（禁止用水扑救电气火灾）；若发生触电，立即切断电源并就医。
操作流程（设置 + 测试 + 日常使用）

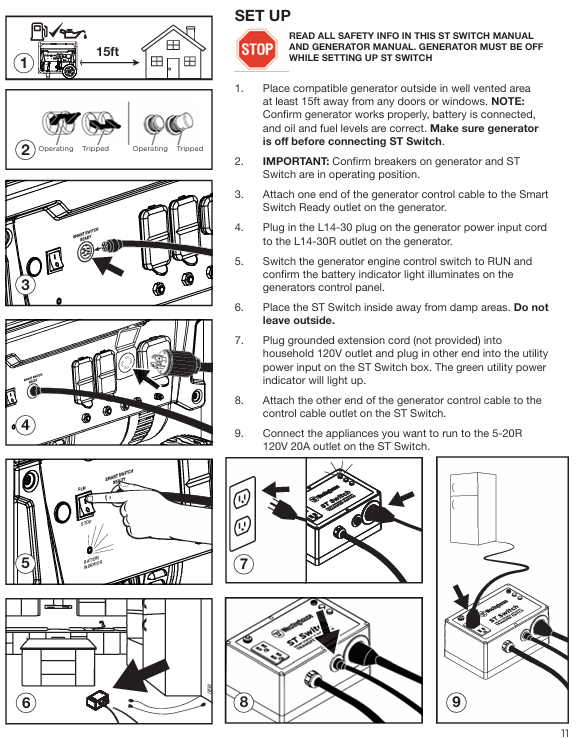

1. 首次设置流程（必做步骤）
发电机准备：
放置发电机于室外安全位置，检查燃油（无铅汽油）、机油（符合发电机要求的四冲程机油）液位正常，电池连接牢固。
启动发电机测试单独运行正常，确认无故障报警后关闭并冷却至室温。
转换开关连接：
将转换开关放置于室内干燥位置，用接地延长线连接电网电源与转换开关 “电网电源输入口”，此时绿色电网指示灯点亮。
连接发电机控制电缆：一端插入发电机 “Smart Switch Ready” 接口，另一端插入转换开关 “控制电缆接口”，听到卡扣锁紧声即可。
连接发电机电源线：将转换开关附带的 25 英尺电源线 L14-30P 插头插入发电机 L14-30R 插座，拧紧固定螺帽。
电器连接与发电机设置：
将需应急供电的电器（如冰箱、加热器）接入转换开关 120V 双孔插座，确保总功率不超标。
打开发电机 “RUN” 开关，确认发电机电池指示灯点亮（表示充电回路正常），完成首次设置。
2. 功能测试流程（首次使用前必做）
测试目的：验证转换开关自动切换功能正常，避免应急时失效。
测试准备：确保所有连接完成，接入一台小型电器（如台灯、手机充电器），确认电器由电网供电正常。
模拟断电测试：
拔掉转换开关的电网输入延长线，模拟电网断电。
观察指示灯：红色电网中断灯立即点亮，5-10 秒后发电机自动启动。
确认切换：发电机启动后约 30 秒，绿色发电机灯点亮，电器由发电机供电正常。
模拟恢复测试：
重新插入电网输入延长线，模拟电网恢复。
观察指示灯：红绿灯同时常亮（5-10 秒检测期），随后红灯熄灭，电器恢复电网供电。
确认停机：等待 45-50 秒，发电机自动停机，绿色发电机灯熄灭，测试完成。
异常处理：若测试中某一步骤未按预期执行，检查线缆连接是否牢固，发电机是否处于 “RUN” 档位，排除问题后重新测试。
3. 日常使用与应急启动流程
（1）日常维护（非应急状态）
每 1 个月：检查所有线缆连接是否牢固，无破损、老化；启动发电机运行 10 分钟，确保发电机无故障。
每 6 个月：按 “功能测试流程” 完整测试一次转换开关，确保自动切换功能正常；检查发电机电池电量，必要时补充充电。
长期不用（超过 3 个月）：断开转换开关与电网、发电机的连接，将转换开关存储于干燥环境，发电机按长期存放要求维护。
（2）应急状态使用（电网突发断电）
无需手动操作：转换开关自动完成 “检测断电→启动发电机→切换供电” 全流程。
关键监测：观察转换开关指示灯状态，确认按预期切换；监测发电机燃油液位，必要时在安全前提下补充燃油（需关闭发电机并冷却后操作）。
电网恢复后：无需干预，转换开关自动切换回电网并关闭发电机，待发电机冷却后可关闭其 “RUN” 开关（或保持开启，便于下次应急启动）。
维护与保修
1. 维护保养要点
转换开关维护：
清洁：用干燥抹布擦拭表面灰尘，禁止使用水冲、溶剂清洁，避免液体进入接口。
存储：长期不用时，断开所有连接，放入干燥、通风的储物箱，避免阳光直射和高温潮湿环境。
检测：每 6 个月进行一次功能测试，确保内部电路无故障。
线缆维护：
定期检查线缆外皮无破损、无开裂，插头无氧化、烧蚀痕迹。
收纳时避免过度弯曲、挤压，防止内部线芯断裂；发电机端线缆需远离排气管等高温部件。
2. 保修政策详解
保修期限：自购买日起 1 年，覆盖材料与工艺缺陷导致的故障。
保修范围：转换开关主体、原厂线缆（控制电缆、电源线）的质量问题，免费维修或更换故障部件。
不保修范围：
人为损坏（如摔落、碰撞、液体浸泡、过载使用）。
非授权维修、改装（如剪接线缆、更换非原厂部件）。
正常磨损（如插头接触磨损）、自然灾害或意外事故导致的损坏。
未按手册操作导致的故障（如连接不兼容发电机、违规延长线缆）。
常见故障排查
故障现象 可能原因 排查与解决方案
电网断电后发电机不启动 1. 控制电缆未接好；2. 发电机电池电量不足；3. 发电机处于 “OFF” 档位；4. 发电机故障（燃油 / 机油不足、报警锁定） 1. 检查控制电缆插头是否插紧；2. 手动启动发电机为电池充电，或更换电池；3. 确认发电机处于 “RUN” 档位；4. 排查发电机故障，按发电机手册解决
发电机启动后不切换供电 1. 电源线未接好；2. 发电机输出故障；3. 转换开关过载保护跳闸 1. 检查电源线插头是否拧紧；2. 断开转换开关，直接用发电机为电器供电，验证发电机输出；3. 断开部分负载，按下转换开关断路器复位按钮
电网恢复后不切换回电网 1. 电网电压不稳定；2. 转换开关检测回路故障 1. 用万用表测量电网电压（正常 110-130V），排除电网问题；2. 重启转换开关（拔电 30 秒后重插），仍无效则报修
指示灯闪烁异常 1. 电网电压波动；2. 转换开关内部电路故障 1. 观察电网恢复情况，若持续波动联系电力公司；2. 断开所有连接后重启，仍异常则报修
断路器频繁跳闸 1. 接入电器总功率超标；2. 电器短路；3. 线缆破损短路 1. 减少接入电器，核算总功率；2. 断开所有电器，逐一接入排查短路设备；3. 检查线缆是否破损，更换故障线缆
