Westinghouse 2400i 数字逆变发电机
时间: 2025-11-13浏览次数：
Westinghouse 2400i 数字逆变发电机
Westinghouse 2400i 数字逆变发电机
产品核心信息详解
1. 技术参数深度解析
类别 参数细节 备注说明
发动机系统 单缸四冲程顶置气门（OHV），风冷 OHV 设计提升燃烧效率，延长发动机寿命；风冷结构简化维护，适应户外复杂环境
动力参数 排量 79cm³，最高转速 5000rpm 转速随负载智能调节（ECO 模式下最低转速运行）
油液规格 机油容量 400mL，推荐 SAE 15W-40 API SG 级 环境温度＞40℃选用 15W-40，≤40℃可选用 10W-30；严禁混合不同类型机油
燃油系统 无铅汽油（91 号及以上），乙醇含量≤10%，油箱 5.0L 乙醇含量过高易导致燃油系统腐蚀，建议优先选用无乙醇汽油；满油状态下，ECO 模式可运行 8-10 小时
交流输出 240V/50Hz，持续功率 2100W，启动功率 2400W 纯正弦波输出，总谐波失真＜3%，适合电脑、精密仪器等敏感设备
直流输出 12V，最大电流 8A，最大功率 100W 输出为非稳压型，避免连接对电压波动敏感的设备（如精密电子设备）
防护等级 插座 IP44 可抵御飞溅水，但不可淋雨或浸泡
物理特性 长 500mm× 宽 340mm× 高 440mm，干重 20kg 提手设计便于单人短途搬运，湿重含机油和燃油重量

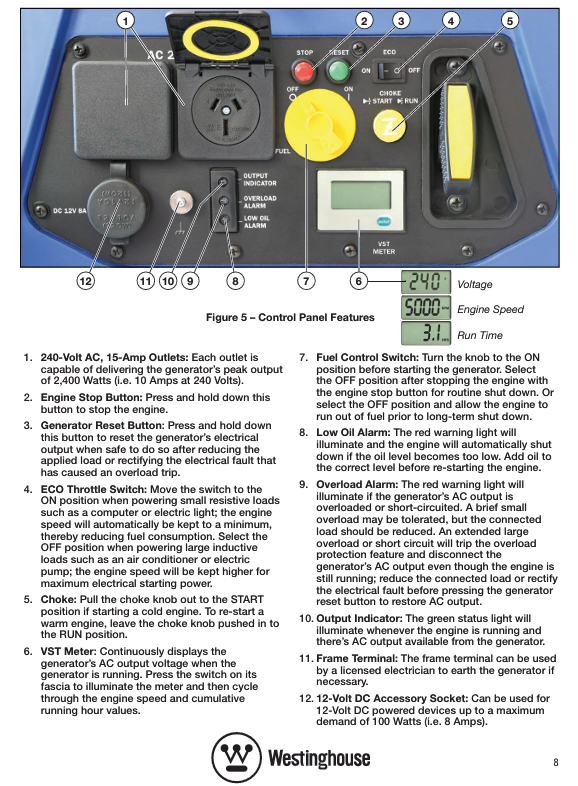

2. 控制面板功能全解析
部件名称 功能说明 操作要点
240V AC 15A 插座（2 个） 输出 240V 交流电源，单插座最大负载 2400W 插入插头时需完全推入，使用后关闭防水盖板
发动机停止按钮 长按停机，紧急情况下可直接使用 正常停机需先断开负载，空载运行 1 分钟后操作
发电机复位按钮 过载或短路后，排除故障后复位交流输出 复位前需确保负载不超标，否则会再次触发保护
ECO 节气门开关 ON：节能模式，OFF：标准模式 小负载（＜1000W）用 ECO 模式，大负载（＞1500W）或感性负载用标准模式
阻风门旋钮 START（冷机启动），RUN（热机运行） 冷机启动后，发动机预热 3-5 分钟再推至 RUN 位置，避免闷车
多功能 VST 仪表 显示电压、转速、累计运行时间 按面板按钮切换显示模式，暗光环境可点亮背光
燃油控制开关 ON（运行），OFF（停机） 长期存放需旋至 OFF，耗尽燃油后停机
低油报警灯（红色） 机油液位过低时点亮，发动机自动停机 需补充机油至标准液位后才能重启
过载报警灯（红色） 负载超标或短路时点亮，切断交流输出 需减少负载或排除短路故障后复位
输出指示灯（绿色） 发动机运行且交流输出正常时点亮 绿灯不亮但发动机运行，需排查输出故障
接地端子 连接地线，增强用电安全 户外潮湿环境或连接金属外壳设备时建议接地
12V DC 插座 输出 12V 直流电，适配点烟器插头 禁止插入车载点烟器（高温易引发火灾）
3. 核心部件作用与位置
空气滤清器：位于机身右侧，过滤进气中的灰尘，避免发动机气缸磨损；需定期清洁，多尘环境需缩短周期。
火花塞：位于机身左侧，产生电火花点燃燃油混合气；积碳或磨损会导致启动困难、运行不稳。
火花 arrester：安装在消声器出口，防止火星排出引发火灾；野外或干燥环境使用时需确保清洁通畅。
燃油滤清器：位于油箱内部加油口下方，过滤燃油中的杂质，避免堵塞喷油嘴。
机油检修盖：机身左侧，打开可检查或添加机油；机油加注口为螺纹式，拧紧时避免过紧损坏螺纹。
燃油排放软管：机身左侧底部，用于排空油箱内的燃油（如长期存放或燃油变质时）。
安全操作细则（含风险规避）
1. 环境安全要求
操作位置需满足：室外通风良好，远离门窗、通风口、帐篷等（防止一氧化碳积聚）；地面平整且坚硬（避免运行时振动倾斜，导致燃油 / 机油泄漏）；与可燃物（木材、干草、油漆等）保持至少 1.8m 距离，与其他设备保持 0.5m 以上散热空间。
禁止在以下场景使用：密闭空间（室内、车库、地下室）、潮湿地面（积水、泥泞）、雷雨天气、粉尘浓度高的环境（如工地扬尘区）。
极端环境应对：高温（＞35℃）时需在阴凉处运行，避免阳光直射；低温（＜0℃）时需选用冬季专用机油（如 5W-30），启动前可预热发动机缸体（避免明火加热）。
2. 燃油安全操作
加油前准备：关闭发动机，等待 10 分钟以上冷却（消声器温度可达 400℃以上，易引燃燃油）；清理加油口周围油污，避免杂质进入油箱。
加油操作：使用专用加油壶，缓慢加注，油面不超过油箱内红色限位环（预留 5-10% 膨胀空间）；若燃油溢出，立即用干布擦拭干净，待挥发后再启动发动机。
燃油存放：备用燃油需装入合格的燃油容器，存放在通风、阴凉、远离火源的地方，存放时间不超过 3 个月（添加燃油稳定剂可延长至 6 个月）。
禁忌操作：禁止在发动机运行时加油；禁止用燃油清洗设备；禁止将燃油容器放在发电机上或靠近热源。
3. 用电安全规范
延长线选择：240V 交流延长线需符合 AS/NZS 3199:2007 标准，选用 15A 重型三芯线缆（线芯截面积≥1.5mm²），长度不超过 25m（1.5mm²）或 40m（2.5mm²）；12V 直流延长线长度不超过 3.5m，线芯截面积≥1.0mm²。
负载计算方法：
纯电阻负载（灯泡、加热器、电饭煲）：启动功率 = 运行功率，总运行功率≤2100W。
感性负载（空调、水泵、电机）：启动功率 = 运行功率 ×1.2（小型便携设备）或 3.5（大型固定设备），总启动功率≤2400W。
示例：1.5kW 空调（运行功率 1500W），启动功率 = 1500×3.5=5250W＞2400W，不可单独带动；0.8kW 水泵（运行功率 800W），启动功率 = 800×1.2=960W，可带动。
接地要求：发电机本身具备等电位连接系统，无需单独接地；若连接固定设备或在潮湿环境使用，需由持证电工将接地端子连接至接地极（如金属接地棒）。
故障应急：用电过程中若出现设备跳闸、发热、异味，立即断开负载，关闭发电机，排查故障后再使用。
4. 人员安全防护
操作时需佩戴护目镜（防止燃油飞溅、碎屑进入眼睛）、手套（防止油污沾染、烫伤）；长发需盘起，避免卷入运动部件。
禁止儿童、宠物进入发电机周围 1m 范围内；操作人员需熟悉操作流程，避免酒后、疲劳时操作。
紧急情况处理：若发生燃油泄漏，立即停止操作，远离现场，待燃油挥发后清理；若发生火灾，使用 ABE 或 BE 类灭火器灭火（禁止用水直接扑救电气火灾）；若吸入一氧化碳出现头晕、恶心，立即转移至通风处，严重时就医。
分步操作指南（含细节要点）
1. 新机首次使用准备
开箱检查：打开包装，取出发电机及配件（400mL SAE 15W-40 机油、加油壶、螺丝刀、火花塞套筒扳手、防尘罩、说明书）；检查发电机外观无破损，部件无松动，插座、开关功能正常。
机油加注：
将发电机放置在水平地面，打开左侧机油检修盖。
用干净抹布清洁机油加注口周围，避免杂质进入。
使用附带的加油壶，缓慢加注机油至加注口底部边缘（油面与加注口齐平，不可溢出）。
拧紧机油加注塞，关闭检修盖，擦拭残留机油。
燃油加注：
旋开燃油盖（逆时针），清洁加油口周围。
加注 91 号及以上无铅汽油，油面不超过油箱内红色限位环。
拧紧燃油盖（顺时针），将燃油盖通风口旋至 ON 位置，检查有无燃油泄漏。
2. 启动流程（含冷 / 热机差异）
步骤 操作内容 冷机启动要点 热机启动要点
1 环境与状态确认 室外通风、地面平整干燥，断开所有负载 同冷机启动
2 燃油系统准备 燃油控制开关旋至 ON，燃油盖通风口旋至 ON 同冷机启动
3 阻风门调节 拉至 START 位置（完全拉出） 保持在 RUN 位置（推入）
4 启动操作 一手按住发电机机身（防止振动移位），另一手握住反冲启动手柄，缓慢拉动至感觉阻力增大（活塞压缩行程），再快速、有力地拉动手柄，启动后缓慢放回（避免手柄回弹撞击机身） 拉动阻力较小，无需过度用力，启动后直接保持运行
5 预热与调节 启动后，让发动机怠速运行 3-5 分钟，逐渐将阻风门推至 RUN 位置，观察仪表电压稳定在 240V 左右 无需长时间预热，启动后即可连接轻负载
3. 运行中的操作与监控
负载连接：
确认发电机运行稳定，输出指示灯（绿色）点亮。
240V 设备：直接插入交流插座，或通过合格的延长线连接；插入时确保插头完全接触，避免松动发热。
12V 设备：将点烟器式插头插入直流插座，确保插头卡紧；总功率不超过 100W。
运行监控：
实时查看仪表：电压应稳定在 230-250V 之间，转速随负载变化（ECO 模式下负载越小转速越低）。
监听发动机声音：正常运行时声音均匀，无异响（如敲击声、啸叫声）；若出现异响，立即停机检查。
检查指示灯：低油报警灯、过载报警灯均应熄灭；若点亮，按故障排查流程处理。
负载调整：
避免突然接入大功率负载（如空调、水泵），应先关闭负载开关，连接后再逐步开启。
多个设备同时使用时，先接入小功率设备，再接入大功率设备，确保总启动功率不超过 2400W。
若出现过载报警（红灯亮），立即断开部分负载，等待 30 秒后按下复位按钮，再重新连接。
4. 停机流程（含不同场景）
停机场景 操作步骤 注意事项
正常停机 1. 断开所有负载（拔下插头或关闭设备开关）；2. 让发电机空载运行 1 分钟（冷却发动机和发电机）；3. 长按发动机停止按钮，直至发动机完全停机；4. 将燃油控制开关旋至 OFF；5. 将燃油盖通风口旋至 OFF；6. 关闭所有插座防水盖板，覆盖防尘罩（若长期不使用） 不可直接停机，否则易导致发动机积碳、发电机过热
紧急停机（如火灾、泄漏） 直接长按发动机停止按钮，直至停机；后续按正常流程检查故障，排除后再使用 仅紧急情况使用，频繁紧急停机可能影响设备寿命
长期停机（超过 1 周） 1. 断开所有负载，空载运行 1 分钟；2. 将燃油控制开关旋至 OFF，让发动机继续运行至燃油耗尽自动停机；3. 关闭燃油盖通风口；4. 排空机油（若超过 3 个月不使用）；5. 清洁发电机表面，覆盖防尘罩存放 燃油耗尽可避免燃油变质堵塞油路，延长存放寿命
5. 12V 电池充电的两种方法（含安全要点）
方法一：直流插座直接充电（应急使用）
工具准备：12V DC 充电线（带点烟器插头和鳄鱼夹，额定电流≥8A）、待充电电池（12V 铅酸电池）。
操作步骤：
按正常流程启动发电机，运行稳定后关闭 ECO 模式。
清洁电池正负极端子，去除氧化物（用砂纸轻擦）。
将充电线的鳄鱼夹连接电池：红色夹接正极（+），黑色夹接负极（-），确保夹紧（避免接触不良发热）。
将充电线的点烟器插头插入发电机 12V 直流插座。
充电过程中，保持电池与发电机距离≥1m（防止电池充电时产生的氢气爆炸），实时监测电池温度，若电池烫手或电解液沸腾，立即停止充电。
充电时间：根据电池容量调整，一般不超过 3 小时；无监测工具时，充电 2 小时后断开，测试电池电压（满电电压约 12.6V）。
充电完成：先拔下点烟器插头，再断开鳄鱼夹（先负后正），盖好电池 vent caps。
方法二：交流插座通过充电器充电（推荐使用）
工具准备：240V 交流输入的 12V 电池充电器（适配电池类型，如铅酸、锂电）。
操作步骤：
启动发电机，运行稳定后连接充电器电源插头至 240V 交流插座。
按充电器说明书连接电池（正接正、负接负）。
开启充电器，设置合适的充电模式（如恒压、恒流）。
充电过程中，监测充电器指示灯和电池温度，按充电器提示完成充电。
充电完成：关闭充电器，拔下电源插头，断开电池连接，停止发电机。
优势：充电器可智能调节充电电流和电压，避免过充电损坏电池，安全性更高。
维护保养全流程（含周期与操作细节）
1. 维护前准备
安全措施：关闭发电机，拔下火花塞帽（防止误启动）；让发动机冷却至室温（避免高温部件烫伤）；在通风良好的区域操作，准备好工具（抹布、扳手、容器等）。
工具清单：十字螺丝刀、一字螺丝刀、火花塞套筒扳手、机油盆、漏斗、钢丝刷、压缩空气（可选）、新机油、新火花塞（备用）。
2. 常规维护项目（按周期执行）
每次使用前 / 后
清洁：用 damp cloth 擦拭发电机表面灰尘、油污，清理散热口和通风孔的杂物（避免堵塞影响散热）。
检查：
外观：部件无松动、破损，插座无烧蚀痕迹。
油液：机油位在标准范围，无泄漏；燃油无泄漏，燃油表显示充足。
线路：电线无破损、老化，插头连接牢固。
每 20 小时（首次使用后）
机油更换：
将发电机放置在水平地面，启动发动机运行 1 分钟（让机油流动，便于排出），然后停机。
打开机油检修盖，清洁加注口周围，放置机油盆在加注口下方。
拧下机油加注塞，倾斜发电机，让旧机油完全流入机油盆（约 5 分钟）。
拧紧机油加注塞，通过漏斗加注 400mL 新机油（SAE 15W-40 API SG 级）。
拧紧加注塞，启动发动机运行 1 分钟，检查机油位是否正常，有无泄漏。
旧机油处理：倒入密封容器，交由专业机构回收（禁止随意倾倒）。
每 50 小时 / 3 个月
空气滤清器清洁：
拧下机身右侧空气滤清器检修盖的 6 颗螺丝，取下检修盖和空气滤清器盖（中央 1 颗螺丝）。
取出泡沫滤芯，注意观察 bevelled corner 的位置（便于装回）。
用温水加少量洗涤剂清洗滤芯，轻轻挤压（不可扭曲、撕扯），去除灰尘和油污。
用清水冲洗干净，挤压沥干水分，再用干布吸干残留水分（或自然晾干，不可暴晒）。
在滤芯表面均匀涂抹一层薄机油（增强过滤效果），挤压去除多余机油。
按原位置装回滤芯、滤清器盖和检修盖，拧紧螺丝。
燃油滤清器检查：
旋开燃油盖，取出油箱内的燃油滤清器（用手直接拔出）。
倒出滤清器内的燃油和杂质，用压缩空气从外向内吹洗滤网（或用干净汽油冲洗）。
检查滤网无破损、堵塞，装回油箱内（确保完全插入）。
每 100 小时 / 6 个月
火花塞清洁：
打开机身左侧火花塞检修盖，拔下火花塞帽（垂直向上用力拉，避免侧拉损坏）。
用抹布清洁火花塞周围的灰尘、油污，用火花塞套筒扳手逆时针拧下火花塞。
检查火花塞：绝缘体无裂纹、电极无过度磨损；若有积碳，用钢丝刷清洁电极。
调整火花塞间隙：用塞尺测量，间隙为 0.6-0.7mm，通过弯曲接地电极调整。
装回火花塞：用手顺时针拧至贴合气缸盖，再用扳手拧紧（旧火花塞拧 1/8-1/4 圈，新火花塞拧 1/2 圈，扭矩不超过 12Nm）。
插回火花塞帽，确保完全卡紧，关闭检修盖。
火花 arrester 清洁：
拧下机身左侧消声器检修盖的 8 颗螺丝，取下检修盖。
逆时针拧松火花 arrester 卡箍螺丝，取下卡箍和火花 arrester 滤网。
用钢丝刷清除滤网表面的积碳和杂物，若滤网有破损、孔洞，需更换。
按原位置装回滤网、卡箍，拧紧螺丝，装回检修盖。
每 250 小时 / 1 年
机油更换（同前）。
火花塞更换：更换为推荐型号（Torch A5RTC、NGK CR5HSA 等），新火花塞安装前需检查间隙。
燃油系统清洁：
排空油箱内的燃油，拆下燃油滤清器，彻底清洗。
检查燃油管路有无老化、泄漏，必要时更换。
气门间隙检查（专业维护）：由持证技师或授权经销商操作，调整气门间隙至标准范围（避免自行操作损坏发动机）。
3. 长期存放维护（超过 3 个月）
存放前准备：
清洁发电机表面，清除灰尘、油污和杂物。

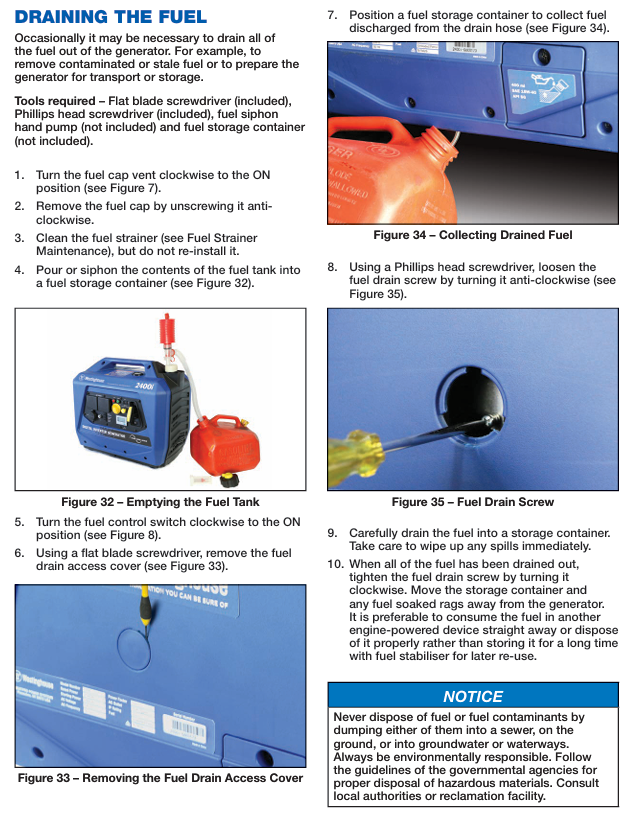

排空燃油：
旋开燃油盖，取出燃油滤清器，用虹吸泵或直接倾倒排出油箱内的燃油。
打开燃油排放检修盖（一字螺丝刀），松开燃油排放螺丝（十字螺丝刀），排出燃油管路内的残留燃油，然后拧紧排放螺丝，装回检修盖。
装回燃油滤清器和燃油盖，关闭燃油盖通风口。
更换机油：按机油更换流程，排空旧机油，加注新机油（400mL）。
气缸防锈处理：
拆下火花塞，向气缸内注入 1 汤匙新机油。
用手拉动反冲启动手柄 3-5 次（不插入火花塞），让机油均匀分布在气缸壁。
装回火花塞，拉动启动手柄至感觉阻力增大（活塞处于压缩行程，气门关闭）。
覆盖防尘罩，放置在干燥、通风、阴凉的室内（禁止存放于有易燃物的区域）。
存放后取出使用：
移除防尘罩，检查发电机外观无破损、杂物。
检查机油位，若不足则补充。
加注新鲜燃油（禁止使用存放过久的燃油）。
按正常启动流程启动，发动机可能会短时冒烟（气缸内残留机油），属正常现象，运行 1 分钟后会消失。
4. 维护禁忌与注意事项
禁止用燃油、香蕉水等易燃溶剂清洁部件（如空气滤清器、机身），避免引发火灾。
禁止混合不同品牌、不同型号的机油，禁止使用二冲程机油或劣质机油。
更换火花塞时，必须使用推荐型号，拧紧扭矩不可过大（避免损坏气缸盖螺纹）。
清洁空气滤清器时，不可扭曲、撕扯泡沫滤芯，否则会降低过滤效果。
所有维护操作后，需确保部件安装牢固，螺丝拧紧，避免运行时脱落。
常见故障深度排查（含原因与解决方案）
故障现象 可能原因 排查步骤 解决方案
发动机无法启动 1. 机油不足（低油保护）；2. 燃油耗尽或变质；3. 阻风门位置错误；4. 火花塞故障（积碳、间隙不当、损坏）；5. 燃油控制开关未开；6. 燃油盖通风口关闭；7. 空气滤清器堵塞 1. 检查机油位，补充至标准；2. 检查燃油表，添加新鲜燃油；3. 确认阻风门位置（冷机 START，热机 RUN）；4. 拆下火花塞，检查状态；5. 确认燃油控制开关在 ON 位置；6. 打开燃油盖通风口；7. 检查空气滤清器是否堵塞 1. 补充机油；2. 更换新鲜燃油；3. 调整阻风门位置；4. 清洁火花塞、调整间隙，或更换新火花塞；5. 切换燃油控制开关至 ON；6. 旋开燃油盖通风口；7. 清洁或更换空气滤清器
发动机启动后立即停机 1. 机油不足；2. 燃油管路堵塞；3. 阻风门未调整；4. 负载未断开 1. 检查低油报警灯是否点亮；2. 检查燃油滤清器、燃油管路有无堵塞；3. 确认阻风门是否在 RUN 位置；4. 检查是否有负载连接 1. 补充机油；2. 清洁燃油滤清器、疏通管路；3. 调整阻风门至 RUN 位置；4. 断开所有负载，空载启动
有发动机声但无交流输出 1. 过载或短路后未复位；2. 输出指示灯故障；3. 发电机内部故障；4. 负载设备故障 1. 检查过载报警灯是否点亮，按下复位按钮；2. 更换已知正常的设备测试；3. 关闭发电机，等待 5 分钟后重启（ECO 模式 OFF）；4. 若仍无输出，排查发电机内部 1. 断开过载负载，按下复位按钮；2. 更换负载设备；3. 重启发电机；4. 联系授权经销商维修
直流无输出 1. 插座接触不良；2. 负载超标；3. 直流线路故障 1. 重新插拔直流插头，确保卡紧；2. 检查负载功率是否超过 100W；3. 关闭发电机，检查直流线路有无破损 1. 确保插头接触良好；2. 降低负载至 100W 以内；3. 修复或更换破损线路，若线路正常则联系维修
发动机运行不稳、抖动 1. 燃油变质或含有水分；2. 空气滤清器堵塞；3. 火花塞积碳；4. 负载波动过大；5. 节气门脏污 1. 检查燃油状态，观察油箱内有无水分（分层现象）；2. 检查空气滤清器；3. 清洁火花塞；4. 检查负载是否频繁启停；5. 检查节气门是否脏污 1. 排空变质燃油，加注新鲜燃油；2. 清洁空气滤清器；3. 清洁或更换火花塞；4. 稳定负载，避免频繁切换；5. 清洁节气门（专业操作）
运行中出现异响 1. 火花塞松动；2. 发动机内部零件磨损；3. 散热风扇故障；4. 部件松动 1. 检查火花塞是否拧紧；2. 倾听异响来源（气缸、风扇、机身）；3. 检查散热风扇是否正常转动；4. 检查机身螺丝、部件有无松动 1. 拧紧火花塞；2. 立即停机，联系授权经销商检修；3. 修复或更换散热风扇；4. 拧紧松动的螺丝和部件
燃油消耗过快 1. ECO 模式未开启；2. 负载过大；3. 发动机转速过高；4. 燃油泄漏 1. 检查 ECO 模式是否在 ON 位置（小负载时）；2. 检查负载功率是否接近额定功率；3. 观察仪表转速是否异常偏高；4. 检查燃油管路、油箱有无泄漏 1. 小负载时开启 ECO 模式；2. 降低负载，避免长时间满负荷运行；3. 检查节气门是否卡滞，联系维修；4. 修复泄漏部位，补充燃油
