Watlow plug-in heater插入式加热器
时间: 2025-11-11浏览次数：
Watlow 插入式加热器
Watlow 插入式加热器
产品家族与核心特性
1. 产品线概览
产品系列 核心定位 最高工作温度 最大功率密度 关键优势
FIREROD® 通用型插入式加热器 1400°F（760°C）（Alloy 800 护套） 400 W/in²（62 W/cm²） 60 年行业验证，热传导效率高，支持多场景定制
高温 FIREROD 高温工况专用 1800°F（982°C） 100 W/in²（15.5 W/cm²） 密封设计减少氧化，高发射率护套提升热传递
公制 FIREROD 全球化适配 1400°F（760°C） 330 W/in²（50 W/cm²） 符合公制标准，尺寸精度高，适配国际设备
MULTICELL™ 多区域精准控温 2050°F（1120°C） 30 W/in²（4.6 W/cm²） 最多 6 个独立控温区，松散装配设计便于拆装
2. 核心共性优势
材质与结构：采用镍铬电阻丝（均匀发热）、特定晶粒纯度的氧化镁（MgO）绝缘层（高介电强度、快速升温）、Alloy 800 或不锈钢护套（抗氧化、耐腐蚀）。
工艺设计：电阻丝与护套间距最小化，降低内部温度，支持高功率密度运行；UL®/CSA 认证引线，绝缘等级适配 250°C-842°C 不等。
安全与可靠性：非易失性设计，高温稳定性强；部分型号支持低漏电构造，适配医疗等敏感场景。
关键技术规格详解
1. 尺寸与公差
（1）FIREROD® 标准尺寸
标称直径（in） 实际直径（in/mm） 最小护套长度（in/mm） 最大护套长度（in/mm） 直径公差
1/8 0.122（3.1） 7/8（22.2） 12（305） ±0.002 in（±0.05 mm）
1/4 0.246（6.3） 7/8（22.2） 36（915） ±0.002 in（±0.05 mm）
1/2 0.496（12.6） 7/8（22.2） 60（1520） ±0.002 in（±0.05 mm）
1 0.996（25.3） 1 1/4（32.0） 72（1830） ±0.003 in（±0.08 mm）
（2）公差要求
长度公差：≤4.5 in（114 mm）的护套为 ±3/32 in（±2.4 mm）；＞4.5 in 的护套为 ±2%（1/8 in 直径为 ±3%）。
功率公差：1/8 in 直径为 + 10%/-15%，其他直径为 + 5%/-10%。
电阻公差：1/8 in 直径为 + 15%/-10%，其他直径为 + 10%/-5%；电阻随温度变化，室温（使用前）为欧姆定律计算值的 90%，使用后为 95%。
2. 电气性能
（1）FIREROD® 电压与功率范围
直径（in） 最大电压（V） 最大电流（A） 120V 最小功率（W） 240V 最大功率（W）
1/8 240 3.1 - 720
1/4 240 4.4 100 1050
3/4 480 23.0 30 5520
1 480 23.0 - 5520
（2）公制 FIREROD 电气参数（示例）
直径（mm） 最大电压（V） 230V 最大功率（W） 400V 最大功率（W） 最大电流（A）
6.5 250 1650 - 7.2
16 480 4830 8400 21
20 480 4830 8400 21
3. 功率密度与应用适配
功率密度直接影响加热效率与 heater 寿命，需根据加热介质和工况选择：
金属加热：最高允许功率密度随孔径配合间隙和温度变化（例如 1400°F 时，配合间隙 0.005 in 对应功率密度约 80 W/in²）。
空气 / 气体加热： ambient 温度 70°F 时，单根 heater 最大允许功率密度约 60 W/in²；多根并列时需乘以 0.95 修正系数，带反射罩时乘以 0.85。
移动空气加热：风速越高，允许功率密度越大（例如风速 100 FPM 时，功率密度可达 1000 W/in²）。
安装与接线指南
1. 安装准备
孔径配合：推荐孔径比 heater 实际直径大 0.001-0.006 in（金属加热），过大间隙会降低热效率，过小可能导致拆装困难。
安装位置：sensor 应安装在温度均匀区域，远离热源边缘；护套需与加热介质充分接触，避免局部过热。
环境要求：避免与电机、继电器等噪声源近距离安装；潮湿环境需选用带密封（PTFE / 硅胶）的型号。
2. 接线规范
（1）引线类型与规格
引线类型 最高温度 适用场景 线径规格（示例）
GGS 玻璃纤维 482°F（250°C） 通用场景 18 AWG（1/2 in 直径 heater）
MGT 842°F（450°C） 高温场景 18 AWG（3/4 in 直径 heater）
PTFE 392°F（200°C） 耐腐蚀场景 20 AWG（3/8 in 直径 heater）
矿物绝缘（MI） 1500°F（815°C） 极端高温 / 振动场景 导体直径 0.044 in（3/8 in 直径 heater）
（2）接线注意事项
引线长度：标准长度 12 in（305 mm），可定制延长，超长引线需考虑电压降（建议线径不小于 22 AWG）。
接地要求：带接地引线的型号需可靠接地，避免漏电风险；高温场景下引线需远离护套（最小无热区长度 1 in）。
多区域控制：MULTICELL™ 加热器需为每个控温区单独接线，确保独立调节。
3. 固定方式
法兰固定：不锈钢法兰（FS/FM/FL 型），适用于面板安装，法兰位置可定制（标准距离引线端 1/4 in）。
螺纹固定：304 不锈钢或黄铜螺纹接头（NPT/DIN 规格），防水安装，适配管道或螺纹孔场景。
定位环：不锈钢定位环，用于非精密固定场景，安装在无热区末端。
定制化选项与选型指南
1. 核心定制选项
（1）末端与密封选项
选项类型 功能 适用温度 最小无热区长度
PTFE 密封与引线 防 moisture、油污、溶剂 392°F（200°C） 1 in（25 mm）
硅胶密封与引线 防 moisture、轻度腐蚀 302°F（150°C） 1 in（25 mm）
环氧树脂密封 高温密封（最高 260°C） 260°F（500°C） 1 in（25 mm）
矿物绝缘（MI）密封 极端高温、振动、腐蚀 1500°F（815°C） 6 in（152 mm）
（2）引线保护选项
不锈钢软管：防磨损，适配恶劣环境，标准长度 12 in，引线比软管长 2 in。
不锈钢编织网：高柔韧性，防磨损，标准长度 12 in，支持直角出线。
镀锌导管： abrasion 防护，带 90° 弯头，标准长度 8 in。

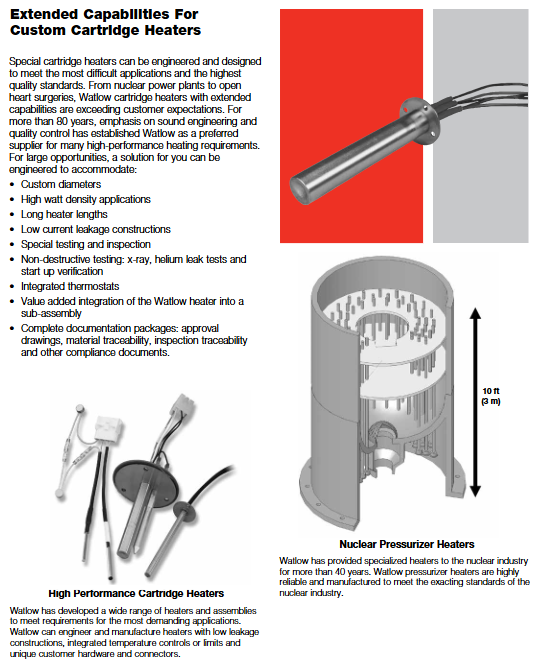

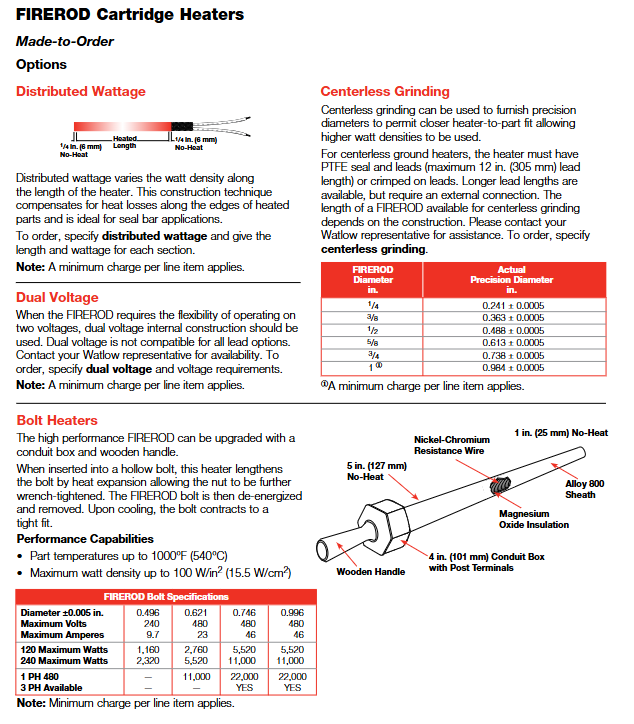

（3）功能扩展选项
内置热电偶：Style A（监测 heater 内部温度）、Style B（近似工件温度）、Style C（末端温度，适配塑料成型），支持 J/K 型。
分布式功率：沿 heater 长度分段设置不同功率密度，补偿边缘热损失（适配密封条等场景）。
双电压设计：支持两种电压切换，适配多场景供电（仅 12.5 mm 及以上直径公制型号）。
无热区延长：引线端或末端无热区可延长（最长 2.5 in），避免引线受高温影响。
2. 选型步骤
确定工况参数：最高工作温度、加热介质（金属 / 空气 / 液体）、孔径与安装方式。
计算功率需求：根据加热面积、升温速率和热损失，确定所需功率（推荐功率密度不超过对应介质的最大允许值）。
选择产品系列：通用场景选 FIREROD®，高温场景选高温 FIREROD，国际设备选公制型号，多区域控温选 MULTICELL™。
定制功能选项：根据环境选择密封类型，根据安装空间选择引线保护和固定方式，根据控温精度选择内置热电偶。
维护与故障排查
1. 日常维护
定期检查：每月检查引线绝缘层是否破损、护套是否氧化变色，发现问题及时更换。
清洁保养：清除护套表面的积尘、油污，避免影响热传递；拆卸时可使用 WATLUBE™ 润滑剂，便于拆装且不影响导热。
寿命管理：高温工况下（如 1400°F 以上），建议定期检测电阻值，当电阻变化超过 10% 时更换 heater。
2. 常见故障与解决方案
故障现象 可能原因 解决方案
升温缓慢 功率密度不足、孔径配合过松、引线电压降过大 更换更高功率型号、调整孔径间隙、加粗引线线径
局部过热 安装位置不当、介质接触不良 调整安装位置、确保护套完全贴合加热面
引线损坏 高温烘烤、磨损、腐蚀 延长无热区、更换带保护的引线选项（软管 / 编织网）、选用耐腐蚀密封
漏电超标 绝缘层受潮、破损 更换密封型号、烘干环境、检查接地是否可靠
加热器烧毁 功率密度过高、介质干烧 降低功率密度、确保加热介质充足、安装温度保护装置
典型应用场景
半导体制造：晶圆键合、腔体加热（选用高洁净度、低漏电的 FIREROD®，带 PTFE 密封）。
塑料成型：模具加热、密封条加热（选用分布式功率、内置热电偶的型号）。
医疗设备：患者保温、仪器加热（选用低漏电、小尺寸 FIREROD®）。
冷冻防护：低温环境设备防冰（选用高功率密度、防水密封型号）。
高温工艺：钛合金超塑成型、扩散焊接（选用高温 FIREROD 或 MULTICELL™）。
