Yokogawa DL350 ScopeCorder 通信接口
时间: 2025-11-05浏览次数：
Yokogawa DL350 ScopeCorder 通信接口
Yokogawa DL350 ScopeCorder 通信接口
概述
本文档是横河电机（Yokogawa）DL350 ScopeCorder 通信接口用户手册（第 6 版，2024 年 4 月发布），核心聚焦设备的以太网与 USB 两种通信接口功能，详细指导用户完成接口配置、远程控制编程及状态监控，同时提供配套文档体系、技术支持渠道及版本修订记录，确保用户能安全、高效地通过通信接口实现设备远程操作。
安全规范与符号说明
（一）警示符号与含义
手册采用三级警示体系，同时提供法语对照，确保多语言场景下的安全指引清晰：
WARNING：提示可能导致严重或致命伤害的操作，如未接地操作高压电路、在易燃环境使用设备等，需严格遵循预防措施。
CAUTION：提示可能造成轻微伤害或设备 / 数据损坏的操作，如湿手操作接口、线缆连接不当等。
Note：提示设备正确操作的关键信息，如通信接口无法同时使用、命令执行顺序要求等。
设备符号：设备标注的 “需参考手册” 符号，指示该操作需查阅手册获取特殊指引，避免遗漏关键步骤。
（二）核心安全准则
使用范围：通信接口仅用于与 PC 连接实现远程控制，严禁超范围使用；设备符合 IEC 61010-031 标准的测量类别 II，不可用于类别 III/IV 场景，与不同类别设备搭配时，以较低类别为准。
接地要求：示波器保护接地端子必须可靠接地，探头接地线需连接至接地电位，双重接地可有效防止触电风险。
环境限制：工作环境需满足温度 0~50℃、湿度 20%~80% RH（无冷凝），存储环境温度 - 40~71℃；严禁在潮湿、多尘、易燃 / 易爆气体环境使用，工作海拔不超过 2000m，存储海拔不超过 15000m。
设备状态：若发现接口线缆破损、金属暴露等损坏迹象，需立即停止使用并联系经销商维修；严禁拆解或改装通信接口部件，私自改装导致的故障横河不承担责任。
通信接口功能与配置
（一）以太网接口
1. 核心特性与参数
功能：支持远程接收设备设置指令、获取测量数据（如波形数据、面板配置）及状态信息（如设备错误码、运行状态），同时可远程传输测量结果与状态字节。
技术参数：1 个 RJ-45 端口，符合 IEEE 802.3 标准，最大数据速率 100Mbps，通信协议为 TCP/IP；波形数据传输速率因数据格式而异，如 100 万个数据点的字节数据传输约需 100ms，ASCII 数据约需 30s。
2. 连接与配置
硬件连接：使用屏蔽双绞线（STP）连接设备左侧面板的以太网端口与集线器 / 路由器，再接入 PC；需使用直连电缆，不建议通过交叉电缆直接连接 PC 与设备。
参数设置：需配置 TCP/IP 参数（IP 地址、子网掩码、默认网关）及网络超时时间，通过设备菜单 “Utility> Network > VXI11” 设置超时周期，确保远程控制时通信稳定。
3. 远程 / 本地模式切换
切换逻辑：PC 发送 “:COMMunicate:REMote ON” 指令，设备进入远程模式，屏幕顶部显示 “Remote”，此时触摸面板 / 按键操作仅能触发 “解除远程模式” 确认弹窗；发送 “:COMMunicate:REMote OFF” 或在弹窗中点击 “OK”，可切换回本地模式。
模式限制：远程模式下，若 PC 发送 “:COMMunicate:LOCKout ON” 指令，将锁定本地操作，仅能通过 PC 指令解除；两种模式切换时，当前设备设置均会保留，无需重新配置。
（二）USB 接口
1. 核心特性与参数
功能：与以太网接口功能一致，支持远程指令接收、数据传输与状态监控，但需额外安装驱动程序。
技术参数：1 个 Mini Type B 端口，符合 USB 2.0 标准，设备为自供电模式；仅支持 Windows 8.1/10/11 系统 PC，需安装横河 USB 驱动（YKMUSB）与通信库（TMCTL）；波形传输速率略高于以太网，100 万个数据点的字节数据传输约需 700ms，ASCII 数据约需 25s。
2. 连接与配置
硬件连接：使用 USB Mini B 线缆连接设备左侧面板 USB 端口与 PC；若通过 USB 集线器连接多设备，需将 DL350 接入靠近 PC 的集线器端口，避免信号衰减；设备开机后 20-30 秒内（未完全启动）禁止插拔 USB 线缆，防止设备损坏。
参数设置：通过设备菜单 “Utility> System > Others” 将 “USB Function” 设为 “TMC”，设置后需重启设备生效；PC 需安装对应驱动，驱动可通过官网或联系经销商获取，禁止使用第三方 USB 驱动。
3. 远程 / 本地模式切换
切换逻辑：与以太网接口完全一致，通过 PC 指令或本地弹窗确认切换，模式切换时保留当前设置。
独占性限制：以太网与 USB 接口不可同时使用，启用其中一个接口时，另一个接口将自动禁用。
编程基础与指令体系
（一）编程核心概念

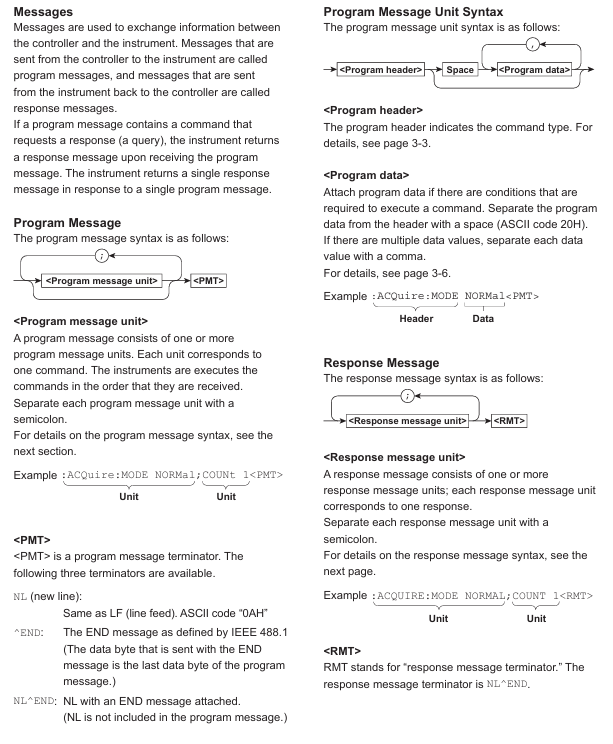

1. 消息格式
程序消息：由 PC 发送给设备，包含一个或多个指令单元，各单元以分号分隔，结尾需加终止符（NL、^END 或 NL^END）；每个指令单元由 “程序头 + 空格 + 程序数据” 组成，如 “:ACQuire:MODE NORMal”（设置采集模式为普通模式）。
响应消息：由设备返回给 PC，对应程序消息中的查询指令，格式为 “响应头 + 空格 + 响应数据”（部分查询仅返回数据），结尾以 NL^END 终止；若程序消息含多个查询，响应按查询顺序返回。
2. 数据类型
支持多种数据格式以适配不同控制需求，关键类型及说明如下：
数据类型 格式说明 示例
十进制数（<Decimal>） 含整数（NR1）、定点数（NR2）、浮点数（NR3），设备可接收任意格式，响应统一用 NR3 设置采样率：“TIMebase:SRATe 1E6”
物理量（<Voltage>/<Time>等） 带单位或倍数前缀的数值，单位 / 前缀不区分大小写 设置时间轴：“TIMebase:TDIV 1US”
寄存器（<Register>） 支持十进制、十六进制（#H）、八进制（#Q）、二进制（#B），响应统一用十进制 设置事件使能：“STATus:EESE #H01”
字符数据（<Character data>） 预定义助记符，需从选项中选择，不区分大小写 设置耦合方式：“CHANnel1:COUPling AC”
布尔值（<Boolean>） 支持 ON/OFF 或数值（0=OFF，非 0=ON），响应统一用 0/1 开启通道显示：“CHANnel1:DISPlay ON”
字符串（<String data>） 需用单 / 双引号包裹，含引号时需连续输入两个 设置标签：“CHANnel1:LABel "CH1_TEST"”
块数据（<Block data>） 8 位二进制数据，格式为 “#N+N 位数据长度 + 数据字节序列”，仅用于响应 波形数据响应：“#800000010ABCDEFGHIJ”
（二）指令体系
手册将指令分为 37 个命令组，覆盖设备采集、分析、显示、触发等全功能远程控制，核心命令组及功能如下：
命令组 核心指令 功能说明
ACQuire Group :ACQuire:MODE、:ACQuire:RLENgth 设置 / 查询波形采集模式（普通 / 平均 / 包络）、记录长度（示波器模式）
ANALysis Group :ANALysis:HARMonic:FREQuency、:ANALysis:HARMonic:RESult? 配置谐波分析频率、查询谐波 RMS / 功率分析结果（如总畸变率、有功功率）
CHANnel Group :CHANnel<x>:COUPling、:CHANnel<x>:SCALe 设置通道输入耦合（AC/DC/GND）、屏幕显示上下限，支持电压、温度、应变等模块
TRIGger Group :TRIGger:MODE、:TRIGger:LEVel 配置触发模式（单次 / 重复）、触发电平，支持边沿、脉冲宽度等多种触发类型
WAVeform Group :WAVeform:SEND?、:WAVeform:FORMat 查询波形数据、设置数据传输格式（字节 / 字 / ASCII）
SYSTem Group :SYSTem:CLOCk:DATE、:SYSTem:BATTery:REMain? 设置设备日期时间、查询电池剩余电量
Common Command Group *IDN?、*CLS、*OPC 标准 IEEE 488.2 命令，查询设备型号、清除状态寄存器、标记操作完成
状态监控与故障排查
（一）状态报告机制
设备通过状态字节、寄存器及队列实现状态监控，核心组件包括：
状态字节：8 位二进制数据，反映设备整体运行状态，如 bit0 表示操作完成、bit5 表示错误发生。
标准事件寄存器：记录设备标准事件（如操作完成、查询错误），可通过 “*ESE” 设置使能位，“*ESR?” 查询并清除寄存器。
扩展事件寄存器：记录设备特定事件（如采集完成、触发发生），通过 “STATus:EESE” 设置使能，“STATus:EESR?” 查询清除。
输出与错误队列：错误队列存储最新错误码及描述，通过 “:STATus:ERRor?” 查询；输出队列存储非错误类消息，可通过 “:STATus:QENable” 设置是否存储。
（二）常见问题解决
问题类型 现象 排查步骤
通信连接问题 以太网 / USB 无法建立连接 1. 检查线缆连接是否牢固，以太网需确认 IP 地址是否在同一网段；2. USB 需确认驱动是否正确安装，设备 “USB Function” 是否设为 “TMC”；3. 重启设备与 PC 后重新尝试
指令执行问题 发送指令无响应或报错 1. 检查指令语法（如大小写、参数范围），参考手册 4 章确认指令格式；2. 确认设备处于远程模式，无本地锁定；3. 检查通信超时设置，若数据量大可延长超时时间
数据传输问题 波形数据传输中断或失真 1. 确认传输数据格式与设备支持格式一致（如字节 / 字 / ASCII）；2. 以太网需检查网络带宽，避免同时传输大量数据；3. USB 需使用短距离线缆，减少信号衰减
