Yokogawa 701944/701945 100:1 高压探头
Yokogawa 701944/701945 100:1 高压探头
概述
本文档是横河电机（Yokogawa）701944 与 701945 型号 100:1 高压探头的用户手册（第 8 版，2024 年 5 月发布），核心用于指导用户安全、正确地使用该系列探头，涵盖产品用途、安全规范、结构配置、操作流程、维护方法及技术参数等关键内容。手册内容会随产品性能升级可能变更，最新版本需通过官网获取，同时提供了用户注册、技术支持联系方式及多语言配套文档（如中国专用文档、欧洲语言安全手册）的获取途径。
安全规范与符号说明
（一）符号规则
警示符号：包含 WARNING（提示可能导致严重或致命伤害的操作与预防措施）、CAUTION（提示可能导致轻微伤害、设备损坏的操作与预防措施）、Note（提示设备正确操作的重要信息），同时提供法语对照说明，适配多语言使用场景。
设备符号：设备上标注的 “需参考手册” 符号表示需查阅手册获取特殊操作说明，确保用户不遗漏关键安全指引。
（二）核心安全准则
使用范围：探头仅可与示波器搭配，用于观察和测量电信号，严禁超范围使用；符合 IEC 61010-031 标准定义的测量类别 II，不可用于类别 III 或 IV 场景，与不同测量类别设备 / 附件搭配时，以较低类别为准。
接地要求：示波器的保护接地端子必须接地，探头的接地线需连接至接地电位，双重接地可有效防止触电风险，确保测量安全。
触电防护：严禁湿手操作或探头潮湿时使用；连接被测设备时需警惕触电，不可在探头连接被测设备时从示波器上移除探头；避免接触暴露的电路，操作时需取下手表、戒指等金属饰品，防止意外触电。
环境限制：不可在潮湿、多尘或存在易燃 / 易爆气体的环境中使用，防止设备故障或引发安全事故；海拔方面，工作海拔不超过 2000m，存储海拔不超过 15000m；工作温度 0~50℃，存储温度 - 40~71℃，湿度需满足 80%（≤31℃）至 40%（50℃）的线性递减要求，避免环境因素影响测量精度或损坏设备。
设备状态：怀疑探头损坏（如信号线缆撕裂、内部金属暴露）时需立即停止使用，联系经销商维修；严禁拆解或改装探头，私自改装导致的故障横河不承担责任；需严格遵守最大输入电压限制（1000 Vrms），示波器输入耦合为 AC 时，探头输入的直流电压会同步施加至示波器输入，需确保不超过示波器最大输入电压。
产品概述与配置
（一）产品特点
701944 与 701945 均为 100:1 衰减比的高压探头，核心优势包括：
探头尖端设计：弹簧式尖端（预装）可减少对被测设备的压力，防止在电路板表面滑动，倾斜使用时稳定性更佳；另有刚性尖端、钳形尖端可选，适配不同测量场景。
兼容性：适配输入阻抗为 1MΩ 的示波器，探头 ID 引脚可被示波器自动识别，自动将示波器衰减比设为 10:1（未自动设置时需手动调整）。
附件丰富：提供多种标准与可选附件，满足不同测量需求，且支持配件更换，延长探头使用寿命。
（二）配置清单

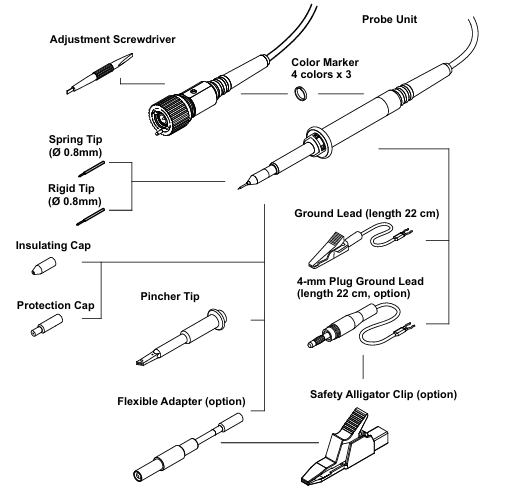

标准附件：包含探头主体（701944/701945）、弹簧尖端（预装）、刚性尖端、钳形尖端、绝缘帽、保护帽（预装）、接地线（22cm）、彩色标记（4 色 ×3 个）、调节工具及手册，所有附件需在开箱后确认齐全且无损坏，避免影响使用。
可选附件：包括柔性适配器、4mm 插头接地线、安全鳄鱼夹，需单独购买，可根据测量场景灵活选配。
替换配件套装：提供两种套装，“Accessories Basic”（B9852HK）含弹簧尖端、刚性尖端、钳形尖端、接地线各 2 个；“Accessories HV”（B9852HL）含柔性适配器 1 个、4mm 插头接地线 1 个、安全鳄鱼夹 2 个，便于配件磨损后的批量更换。
操作流程
（一）基础连接
探头与示波器连接：将探头的 BNC 连接器接入示波器 1MΩ 输入端口，确保示波器输入阻抗已设为 1MΩ；探头 ID 引脚会被示波器自动识别，自动将衰减比设为 10:1，未自动设置时需手动调整至对应档位，保证测量数据准确。
接地连接：将探头接地线连接至接地电位，仅可用于接地连接，不可作其他用途；严禁使用非指定接地线，防止接地不良导致测量误差或安全风险。
（二）校准流程
低频补偿（LF Compensation）：连接探头输入至示波器的探头补偿调节端子（CAL/COMP 端子），使用配套调节工具旋转低频补偿微调器，将观测到的波形调整为标准方波，确保探头电容与示波器输入电容匹配，保证直流至带宽上限频率范围内的测量精度，补偿异常（欠补偿 / 过补偿）会导致波形失真，需重新调节。

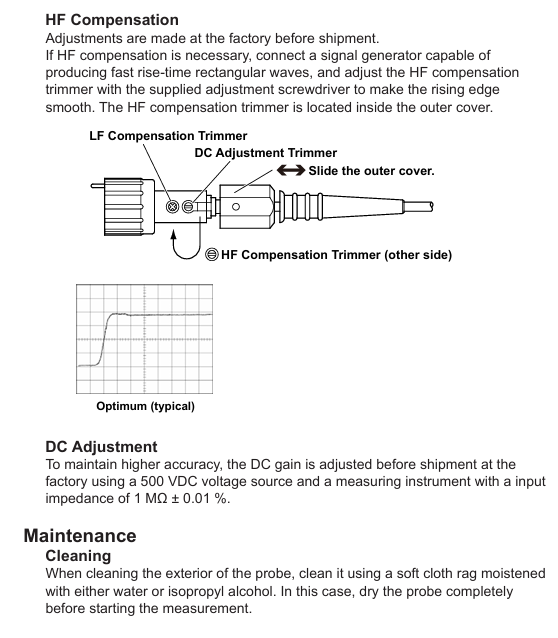

高频补偿（HF Compensation）：出厂前已完成校准，如需调整，需连接可产生快速上升沿矩形波的信号发生器，滑动探头外壳，露出高频补偿微调器，用调节工具将上升沿调至平滑，确保高频信号测量准确性。
直流调整（DC Adjustment）：出厂前使用 500VDC 电压源和 1MΩ±0.01% 输入阻抗的测量仪器完成校准，用户无需常规调整，如需高精度测量，可联系经销商进行专业校准。
（三）探头使用注意事项
尖端更换：更换接触尖端时，需用钳子夹紧尖端沿探头轴线垂直拔出，严禁夹紧白色塑料绝缘体或外壳（避免损坏探头）；新尖端插入时需沿轴线对准插座，轻轻按压至完全贴合，确保接触良好。
线缆保护：避免探头主体受冲击，不可过度弯曲或拉扯线缆，防止内部线路损坏或断裂，影响信号传输。
电压降额：输入信号频率升高时，探头最大输入电压会降低，需参考 “电压降额曲线” 选择合适输入电压，避免超压损坏探头；脉冲测量需遵守峰值脉冲电压与占空比、持续时间的对应限制，确保在安全范围内使用。
维护与处置
（一）日常维护
清洁：清洁探头外壳时，仅可用蘸水或异丙醇的软布擦拭，擦拭后需完全干燥方可用于测量，不可使用苯、稀释剂等挥发性化学品，防止外壳腐蚀或变形。
配件检查：定期检查探头尖端、接地线、线缆是否完好，尖端磨损、线缆开裂或接地线老化时需及时更换对应配件，避免影响测量精度或引发安全隐患。
（二）废弃处置
废弃探头或配件时，需遵守所在国家 / 地区的法律法规，不可随意丢弃；属于电子废弃物的部件（如探头主体、线缆）需按当地电子废弃物处理规范处置，避免环境污染，符合欧盟 WEEE 指令及各国相关环保要求。
七、技术参数
（一）电气参数
参数 701944 701945 备注
衰减比 100:1±2%（直流） 100:1±2%（直流） 需连接 1MΩ±1% 输入阻抗的示波器
电压系数 典型值 0.0005%/V 典型值 0.0005%/V 反映电压变化对衰减比的影响，系数越小精度越高
系统带宽 -3dB 时 400MHz -3dB 时 250MHz 需连接带宽≥500MHz 的示波器，否则受示波器带宽限制
探头上升时间 10%~90% 时 < 900ps 10%~90% 时 < 1.4ns 上升时间越短，高频信号响应越快
最大输入电压 1000Vrms 1000Vrms 需参考电压降额曲线，高频时需降低输入电压
系统输入电阻 50MΩ±1% 50MΩ±1% 确保与示波器输入阻抗匹配
系统输入电容 典型值 7.5pF 典型值 7.5pF 影响高频信号测量稳定性
补偿范围 典型值 10pF~25pF 典型值 10pF~25pF 适配不同示波器输入电容
（二）机械与环境参数
重量：探头主体约 55g，轻便易操作，减少长时间使用疲劳。
线缆长度：701944 约 1.2m，701945 约 3m，适配不同测量距离需求，长线缆型号（701945）更适合远距离测量场景。
防护标准：符合 EN 61010-031 安全标准，测量类别 II，瞬态电压 4000V；符合欧盟 RoHS 指令，环保无有害物质。
输入阻抗特性：随输入信号频率升高而降低，需参考 “输入阻抗曲线”，高频测量时需注意阻抗变化对测量结果的影响。
