Yokogawa AQ6361 光学频谱分析仪
时间: 2025-10-31浏览次数：
Yokogawa AQ6361 光学频谱分析仪
Yokogawa AQ6361 光学频谱分析仪
功能定位
AQ6361 光学频谱分析仪可实现对激光二极管（LD）、发光二极管（LED）、光放大器等设备光学特性的高速测量，手册聚焦设备 “入门级” 操作，涵盖 handling 注意事项、安装步骤、基础操作及核心规格。
开箱验证与设备型号
（一）开箱检查内容
开箱后需核对以下物品，若存在型号不符、部件缺失或外观损坏，需联系横河经销商：
主机与标识：确认 AQ6361 主机背面铭牌的型号及后缀与订单一致，记录仪器编号（联系经销商时需提供）。
标准附件：
| 物品名称 | 型号 / 部件号 | 数量 | 说明 |
| 电源线 | 根据后缀代码确定（如 - D 对应 UL/CSA 标准）|1 | 是否包含取决于后缀代码，需符合使用地区标准 |
| 橡胶垫 | A9088ZM|1 | 用于固定设备，防止滑动 |
|NA 转换适配器 | 735385-001|1 | 仅随 / NAC 选项提供，配套手册为 IM735385-01Z2|
| 印刷手册 | IM AQ6361-02EN 等 | 各 1 | 含入门指南、下载说明、地区专用文档等 |
| 全球联系方式表 | PIM 113-01Z2|1 | 横河全球办公室联系方式 |
可选附件（需单独购买）：
| 附件名称 | 型号 | 规格 |
|AQ9447 连接器适配器 | AQ9447-FC/AQ9447-SC|FC/SC 接口，用于光输入 |
|AQ9441 连接器适配器 | AQ9441-FC/AQ9441-SC|FC/SC 接口，用于校准光源输出 |
|NA 转换适配器 | 735385-001|FC 接口，适用于 GI 50/GI 62.5 光纤 |
（二）型号与后缀代码解读
AQ6361 的型号后缀代码决定设备规格，核心代码含义如下：
类别 后缀代码 说明
性能规格 -10 标准型号 -20 高性能型号
波长范围 -SW 标准波长范围 -EW 扩展波长范围
内置光源 -L1 含波长参考光源 -L0 无内置光源
GP-IB 接口 -N01 无 GP-IB 接口 -C01 含 GP-IB 接口
电源线标准 -D UL/CSA 标准（125V） -F VDE / 韩国标准（250V）等
可选配件 /FC 配 AQ9447 (FC) 连接器适配器 /SC 配 AQ9447 (SC) 连接器适配器等
安全规范与安装要求
（一）核心安全警示
电气安全：
设备为 IEC I 类安全设备，必须连接保护接地，电源线需使用带接地的三芯线，且电压需匹配设备额定值（90-264VAC，50/60Hz）；
禁止在电源开启时插拔连接器，禁止切断内部 / 外部接地线，避免触电或设备损坏。
激光安全（含 - L1 内置光源型号）：
设备为 IEC 60825-1:2014 Class 1 激光产品，内置参考光源（波长 1.53μm，输出功率 0.04mW），红外光持续从光输出连接器射出，严禁直视，否则可能导致视力损伤；
测量时避免激光直射人体，尤其眼部。
环境安全：
禁止在易燃易爆环境、雨天或潮湿场所使用；
设备为工业环境用 Class A 设备，在居民区使用可能产生无线电干扰，需用户自行解决干扰问题。
（二）安装条件
物理环境：
安装位置需水平稳定，避免振动（振动可能导致单色仪精度下降、测量中断）；
设备侧面及背面有通风孔，需保持通风孔与周围物体间距≥200mm，防止内部过热；
环境温度：5-35℃，湿度：20%-80% RH（无冷凝），避免阳光直射、热源附近及粉尘 / 腐蚀性气体环境。
机架安装（需单独购买机架套件）：
| 套件名称 | 型号 | 规格 |
|EIA 单安装机架套件 | 751533-E4 | 适用于 EIA 标准机架 |
|JIS 单安装机架套件 | 751533-J4 | 适用于 JIS 标准机架等 |
安装时需移除设备两侧手柄及底部支脚，确保机架周围预留≥10cm 空间用于散热，且底部支撑不遮挡通风孔。
设备操作：从配置到测量
（一）硬件连接与软件配置
核心硬件连接：

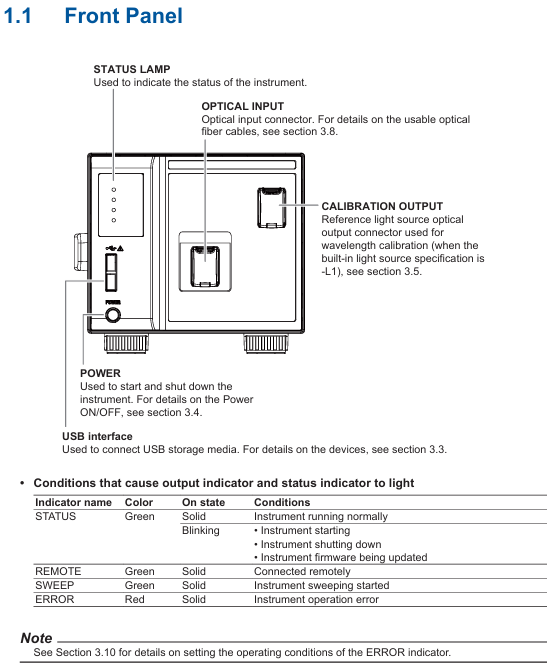

光接口连接：光输入（OPTICAL INPUT）与校准输出（CALIBRATION OUTPUT）需通过对应连接器适配器（如 AQ9447、AQ9441）连接光纤，仅支持 FC/SC 型光连接器；

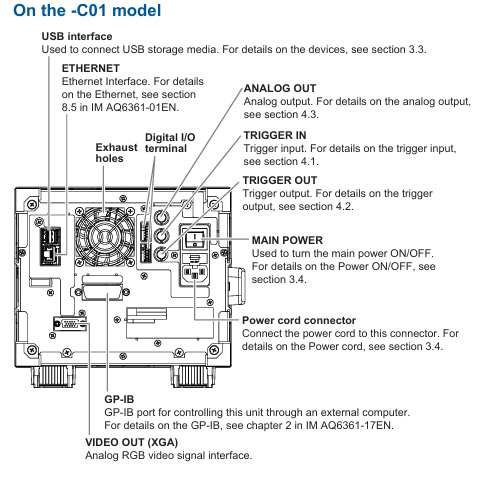

外部设备连接：PC 通过以太网 / USB 连设备，显示器通过 VIDEO OUT（XGA）连设备，鼠标 / 键盘通过 USB 接口连接（支持 USB HID Class 1.1 标准设备）。
软件设备注册与连接：
| 步骤 | 操作内容 |
|1 | 启动 AQ6361，进入设备连接窗口，首次连接点击 “Add”，选择通信方式（以太网 / USB）|
|2 | 点击 “Search” 搜索设备，勾选测量仪器（如 AQ6361）与外部设备，点击 “Register” 完成注册 |
|3 | 在注册列表中勾选目标设备，点击 “Next” 进入测量设置与显示设置窗口 |
关键参数配置：
RAM 数据通道设置：在 “Measurement Setting” 窗口导入符号定义文件（.a2l 格式），或手动输入符号、地址及数据类型，添加 RAM 数据通道；
时间基准同步：在 “DAQ Setting” 中勾选 “Relative time”，基于测量仪器时钟同步外部设备，配置数据保存路径（默认：C:\Users\ 用户名 \Documents\YOKOGAWA\IS8000）。
（二）开机与校准流程
开机步骤：
| 步骤 | 操作内容 |
|1 | 连接电源线，开启背面 “MAIN POWER” 开关，正面 POWER 灯呈橙色 |
|2 | 等待数秒后按下正面 “POWER” 开关，灯变为绿色，设备启动并初始化（显示 STEP 1/9 至 STEP 9/9）|
|3 | 初始化完成后进入测量界面，需先预热 1 小时，再执行波长校准 |
波长校准（确保测量精度的关键步骤）：
内置光源校准（-L1 型号）：用 9.5/125μm 单模光纤连接光输入与校准输出，进入 “SYSTEM>Wavelength Calibration>Built-in Source”，点击 “Execute”，校准耗时约数分钟；
外部光源校准：支持激光型（如 DFB-LD）或气室吸收线型外部光源，连接后在 “External Laser/External Gas Cell” 中设置波长，执行校准；
注意：若波长误差超出 ±5nm，需联系横河经销商进行重新调整，无法通过内置光源校准。
分辨率校准：使用稳定单模激光光源（输出功率≥-20dBm，线宽≤5MHz），连接后进入 “SYSTEM>Res BW Calibration”，点击 “Execute” 完成校准，校准后设备会自动修正等效噪声带宽。
（三）测量执行与数据管理
测量条件设置：
在 “Device Control” 面板选择设备，配置参数（如采样率、触发模式、灵敏度），确保外部设备（如光放大器）的测量周期与设备脉冲频率匹配；
支持 “单扫描（Single Sweep）”“重复扫描（Repeat Sweep）”“自动扫描（Auto Sweep）” 三种模式，Auto 模式可自动优化测量条件。
测量操作：
| 操作 | 功能说明 |
|Monitor Start | 启动测量（仅监控，不记录数据）|
|Record Start | 启动记录（未启动监控时，同步启动测量与记录）|
|Record Stop | 停止记录（测量继续）|
|Monitor Stop | 停止测量（未停止记录时，同步停止测量与记录）|
数据保存与加载：
数据自动保存为.mf4 格式（含波形与 RAM 数据），默认路径可在 “DAQ Setting” 中修改；
加载数据时，通过软件打开.mf4 文件，或离线加载.wdf（波形）与.mdf（RAM 数据）文件，软件自动对齐时间轴。
维护保养与故障处理
（一）日常维护
清洁要求：
设备外壳：断电后用干净干布擦拭，禁止使用挥发性化学品（防止褪色变形）；
光接口：用蘸有纯酒精的棉签清洁光连接器端面，确保无灰尘（灰尘可能影响光学性能，甚至损坏单色仪）。
定期检查：
| 检查项目 | 周期 | 操作内容 |
| 波长精度检查 | 定期 | 使用已知波长精度的光源（如气体激光），测量光谱并确认 THRESH 3dB 中心波长误差在规定范围内 |
| 电平精度检查 | 定期 | 用 1310nm/1550nm 光源，对比设备测量峰值电平与光功率计读数，误差需符合规格 |
| 固件更新 | 按需 | 从横河官网下载最新固件，通过 USB 或以太网更新（更新时禁止断电，避免设备无法启动）|
（二）故障处理与警告信息
常见故障与应对：
| 故障现象 | 可能原因 | 应对措施 |
| 开机无响应 | 电源线未接好、电源电压不匹配 | 检查电源线连接，确认电压在 90-264VAC 范围内 |
| 测量数据异常 | 光接口污染、未执行波长校准 | 清洁光接口，执行波长校准 |
| 通信失败 | USB / 以太网连接松动、IP 地址错误 | 重新连接线缆，检查 IP 地址（默认 192.168.1.100）|
警告信息解读：手册 5.7 章节详细列出 380 + 条警告信息，核心分类如下：
| 警告类型 | 范围 | 示例与原因 |
| 功能执行后警告 | 1-49|“Unsuitable resolution”（分辨率设置与跨度 / 采样数不匹配，可能导致数据提取不完整）|
| 功能无法执行警告 | 50-199|“USB storage not found”（未插入 USB 存储设备）|
| 硬件故障警告 | 200-299|“Fan motor stopped”（风扇停转，10 秒后自动关机，需联系维修）|
核心技术参数
AQ6361 的关键规格因型号（标准型 - 10 / 高性能型 - 20）和波长范围（-SW/-EW）而异，核心参数如下：
参数类别 标准型（-10） 高性能型（-20）
波长范围 -SW：1200-1700nm；-EW：700-1700nm 同标准型
波长精度 -SW：±0.02nm（1520-1580nm），±0.04nm（1580-1620nm） -SW：±0.02nm（1450-1620nm）
波长分辨率 0.05、0.1、0.2、0.5、1、2nm 0.03、0.05、0.1、0.2、0.5、1、2nm
电平灵敏度 TRAD 模式：-80dBm（1300-1620nm，HIGH2）；RAPID 模式：-73dBm（1300-1620nm，RAPID6） 同标准型
最大输入功率 +20dBm（单通道），+25dBm（总输入功率） 同标准型
扫描时间 TRAD 模式（NORM_AUTO）：0.2s（跨度≤100nm，采样数 1001） 同标准型
适用光纤 单模（SM：9.5/125μm）、多模（GI：50/62.5μm）等 同标准型
