Yokogawa IS8000 集成软件 ECU 监控同步功能
时间: 2025-10-31浏览次数：
Yokogawa IS8000 集成软件 ECU 监控同步功能
Yokogawa IS8000 集成软件 ECU 监控同步功能
功能定位
ECU 监控同步选项（/EM1 或 - EM1）是 IS8000 集成软件的扩展功能，可实现波形测量仪器（如 DL950、SL2000）测得的波形与 ECU 监控器（如 RAMScope）获取的 RAM 数据基于采样时钟同步显示，支持数据联合分析。
核心功能与系统配置
（一）功能原理与核心特性
同步原理：以波形测量仪器生成的采样时钟作为同步信号传输至 ECU 监控器，通过 IS8000 软件加载双方测量数据，实现波形与 RAM 数据在 PC 端的时间轴同步显示。
核心功能：
| 功能类别 | 具体说明 |
| 同步显示 | ECU 监控器 RAM 数据与波形测量仪器的波形数据基于采样时钟对齐显示 |
| 测量控制 | 支持 ECU 监控器与测量仪器的测量启动 / 停止、记录启动 / 停止操作 |
| 数据存储 | 自动将 RAM 数据与波形数据合并保存为.mf4 格式文件；支持将符号定义保存为 XML 文件 |
| 离线同步 | 支持离线加载已保存的波形数据（.wdf 格式）与 RAM 数据（.mdf 格式），通过对齐 “FirstData” 点实现时间轴同步 |
（二）系统配置要求
硬件兼容性：
ECU 监控器：支持 RAMScope GT122、GT170EXG（仅 RAM 测量模块），最新兼容型号需参考横河官网；
波形测量仪器：横河 DL950、SL2000（需安装与测量目标匹配的输入模块）；
PC 通信接口：需支持 USB（USBTMC、VISA 协议）或以太网（VXI-11、HiSLIP 协议），且需安装专用 USB 驱动（可从https://tmi.yokogawa.com/library/下载）。
PC 系统要求：根据使用场景分为两类配置，具体如下：
| 使用场景 | CPU 要求 | 内存要求 | SSD 要求 | 操作系统 |
|10G 以太网通信 / 触发 DAQ（最长 24 小时连续记录）|Intel Core i7-10700K 及以上（4 核 8 线程，4.7 GHz+）|16 GB 及以上 | 512 GB 及以上（推荐 NVMe SSD，读写速度 3 GB/s+）|Windows 10 64 位、Windows 11|
|1G 以太网 / USB 通信 / 离线分析 | Intel Core i5-10210U 及以上（4 核 8 线程，4.2 GHz+）|8 GB 及以上 | 256 GB 及以上（读写速度 400 MB/s+）|Windows 10 64 位、Windows 11|
附加要求：屏幕分辨率 1366×768 及以上（100% 缩放），需配备鼠标与打印机（可选）。
操作流程：从配置到数据管理
（一）硬件连接与软件配置
硬件连接步骤：
连接测量仪器与 ECU 监控器：将 DL950/SL2000 的采样时钟输出端子（CLKO，带 GND）连接至 ECU 监控器的同步信号输入端子；
连接 PC：测量仪器通过以太网或 USB 连 PC，ECU 监控器通过 USB 连 PC；
特殊注意：若 ECU 监控器为 RAMScope，需先通过 RAMScope V/VP 配置 RAM 测量相关设置并验证数据获取功能，关闭该软件后再连接 IS8000。

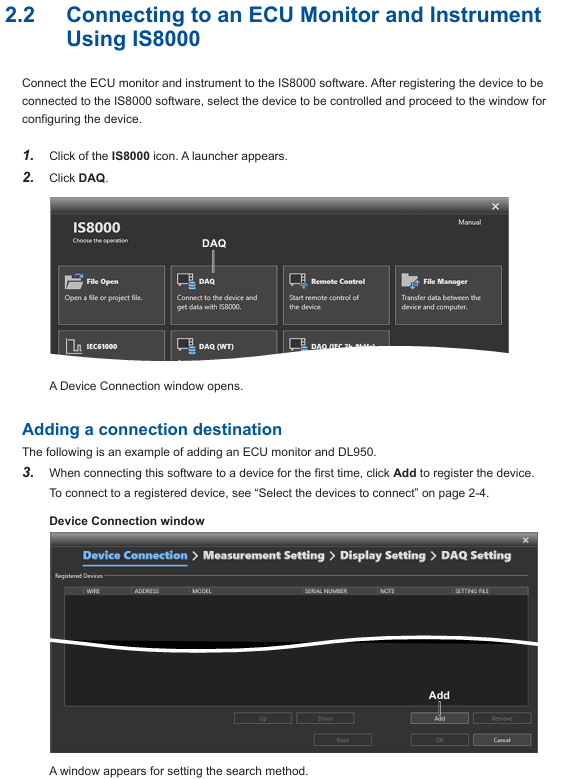

软件设备注册与连接：
| 步骤 | 操作内容 |
|1 | 启动 IS8000 软件，点击 “DAQ” 进入设备连接窗口 |
|2 | 首次连接时点击 “Add”，选择通信方式（以太网 / USB）后点击 “Search” 搜索设备 |
|3 | 在搜索结果中勾选测量仪器（如 DL950）与 ECU 监控器（如 RAMScope），点击 “Register” 完成注册 |
|4 | 在注册设备列表中勾选目标设备，点击 “Next” 进入测量设置与显示设置窗口 |
RAM 数据测量通道设置：
在 “Measurement Setting” 窗口点击 “Add Channel”，通过 “Edit>Import File” 导入符号定义文件（.a2l 格式，由 RAMScope VP 生成），或手动输入符号、地址及数据类型；
导入完成后点击 “Add” 将 RAM 数据通道添加至通道列表，确认后点击 “Next” 进入 DAQ 设置。
时间基准同步设置：
在 “DAQ Setting” 窗口的 “Time Base” 中勾选 “Relative time”（基于测量仪器时钟同步 ECU 监控器）；
配置记录保存路径（默认路径：C:\Users\ 用户名 \Documents\YOKOGAWA\IS8000）、文件名规则等，点击 “OK” 完成配置，进入 DAQ 控制界面。
（二）测量执行与数据管理
测量条件设置：
在 DAQ 控制界面的 “Device Control” 面板中，分别选择测量仪器与 ECU 监控器，配置参数（如 DL950 的采样率、触发模式，RAMScope 的测量周期）；
关键同步要求：ECU 监控器的测量周期需与测量仪器的脉冲频率匹配（如 DL950 脉冲率 1 kHz 对应 RAMScope 周期 1 ms），且需开启 “External Clock” 同步外部时钟。

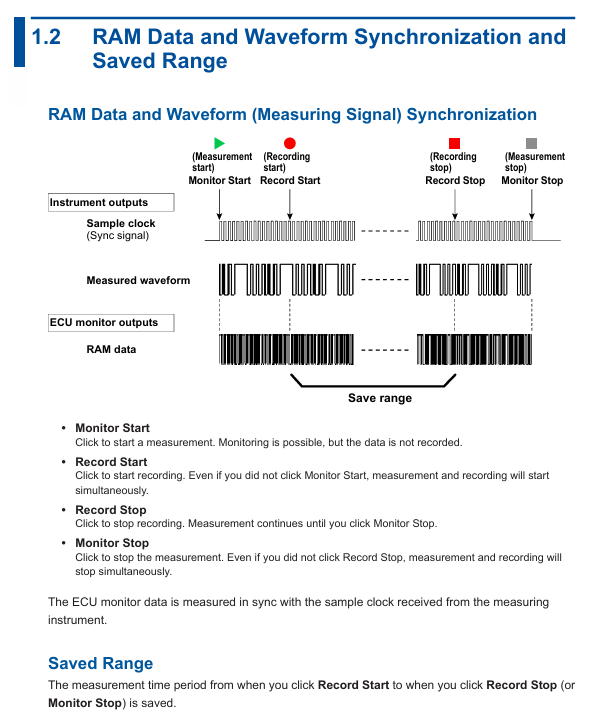

测量与记录操作：
| 操作步骤 | 功能说明 |
|1 | 点击 “Monitor Start”：启动测量（仅监控，不记录数据）|
|2 | 点击 “Record Start”：启动记录（若未启动监控，将同步启动测量与记录）|
|3 | 点击 “Record Stop”：停止记录（测量继续，可继续监控）|
|4 | 点击 “Monitor Stop”：停止测量（若未停止记录，将同步停止测量与记录）|
注意事项：记录期间禁止操作测量仪器面板；PC 需禁用待机 / 休眠模式，避免软件中断；连接错误时需重启测量仪器。
数据保存与加载：
数据保存：停止记录 / 测量后，数据自动保存为.mf4 格式文件，若勾选 “Automatically open the last saved file”，保存后将自动打开文件；
数据加载：参考 IS8000 用户手册（IM IS8000-01EN），在软件中打开已保存的.mf4 文件（或离线场景下的.wdf 与.mdf 文件），软件自动对齐时间轴显示数据。
（三）离线同步操作（附录补充）
针对无实时连接需求的场景，离线同步流程如下：
按硬件连接要求连接测量仪器与 ECU 监控器，断开与 PC 的连接；
分别配置测量仪器（设置外部采样时钟、脉冲率、触发模式）与 ECU 监控器（同步外部时钟，监控时间需长于测量仪器）；
启动 ECU 监控器（进入时钟待机）→ 按下测量仪器 “START” 键（输出采样时钟，ECU 开始获取 RAM 数据）→ 按下测量仪器 “STOP” 键（停止时钟与 RAM 数据获取）→ 停止 ECU 监控器；
分别保存测量仪器数据（.wdf 格式）与 ECU 数据（.mdf 格式），在 IS8000 中加载两个文件，软件通过对齐 “FirstData” 点实现同步显
使用限制与注意事项
license 限制：单份 license 支持 2 台 PC 同时使用该选项；禁止多台 PC 同时连接同一台测量仪器。
通信限制：控制测量仪器时，同一时间仅支持一种通信接口（以太网 / USB）；禁止同时使用多种接口。
操作禁忌：数据记录期间禁止操作测量仪器面板；PC 需禁用待机 / 休眠模式，否则可能导致软件中断。
故障处理：若出现连接错误，优先重启测量仪器；若同步异常，检查采样时钟连接与参数匹配性（如脉冲率与测量周期）。
