YOKOGAWA ADMAG TI 系列 AXW 电磁流量计（25-450mm）安装与操作
时间: 2025-10-31浏览次数：
YOKOGAWA ADMAG TI 系列 AXW 电磁流量计（25-450mm）安装与操作
YOKOGAWA ADMAG TI 系列 AXW 电磁流量计（25-450mm）安装与操作
基础信息与安全规范
1. 文档范围与配套资料
适用设备：AXW 系列电磁流量计（一体式 + 远程传感器），搭配 AXW4A/AXG1A/AXFA11G 远程变送器，支持 BRAIN、HART、Modbus、FOUNDATION Fieldbus、PROFIBUS PA、EtherNet/IP 等多种通信协议。
2. 核心安全准则
文档通过WARNING（危险）、CAUTION（注意）、IMPORTANT（重要提示）、NOTE（说明） 四级标识明确风险，关键安全要求如下：
人员资质：安装、布线、维护必须由专业工程师或熟练人员操作，普通操作员禁止参与。
电气安全：接线前需断电并等待 20 分钟以上；电源电压需匹配设备额定值（AC 100-240V/24V、DC 100-120V/24V）；未使用的电缆入口需用专用堵头密封，避免防护等级失效。
防爆要求：防爆型设备需额外阅读对应防爆手册（如 ATEX/IECEx/NEPSI 认证版），接地需符合防爆系统要求，避免产生机械火花。
静电防护：设备部件易受静电损坏，操作时需使用防静电腕带，禁止直接触碰电路部件。
环境限制： ambient 温度 - 10~60℃（防爆型需参考专用手册），湿度 0~100%（避免长期 95% 以上高湿）；避免腐蚀性气体（如 H₂S、SOₓ）、强振动及阳光直射环境。
接收与存储
1. 到货检查
外观与配件核对：到货后需目视检查运输损伤，按型号确认标配配件（如下表），缺失需及时联系横河。
| 设备类型 | 标配配件（示例） | 数量 |
| 一体式流量计 | 对中装置、堵头、电缆密封套 | 1 套 / 0-2 个 / 0-3 个 |
| 远程传感器 | 对中装置、电缆密封套、专用双头螺栓（特定型号） | 1 套 / 0-2 个 / 2 个 |
| 远程变送器（如 AXW4A） | 安装支架、堵头、电缆密封套 | 1 套 / 0-2 个 / 0-5 个 |

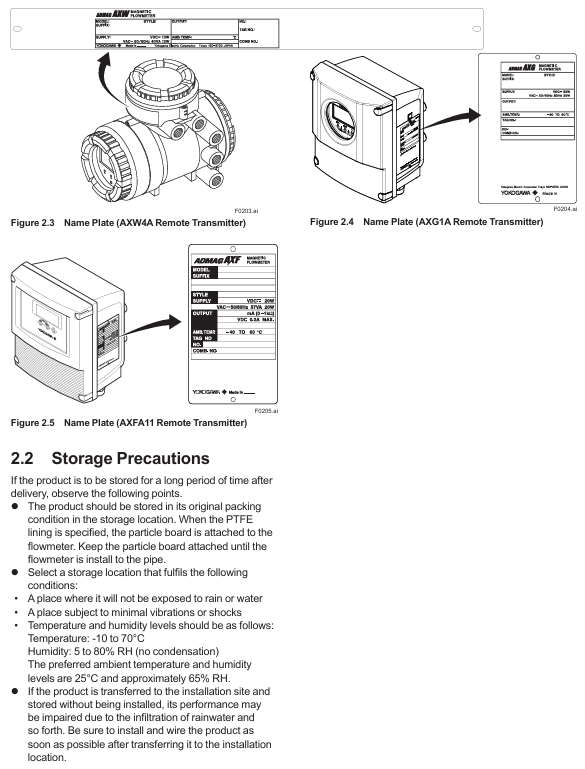

型号与规格确认：通过设备铭牌（如图 2.1-2.5）核对型号、序列号、仪表系数、流体规格等，确保与订单一致；铭牌信息也可通过参数菜单查看（需参考对应通信类型手册）。
2. 存储要求
包装：长期存储需保留原包装，PTFE 衬里型号需保留附带的刨花板，直至安装前拆除。
环境：存储温度 - 10~70℃，湿度 5~80% RH（无冷凝），优选 25℃、65% RH 环境；避免淋雨、振动、冲击，运输至安装现场后需尽快安装，防止雨水渗入。
安装流程与要求
1. 安装前准备：管路设计原则
直管段要求：需满足 JIS B 7554 标准，上游直管段长度根据上游管件不同需 5D~10D（D 为传感器口径），下游需 2D~3D（如图 3.1.1），避免流量分布不均影响测量。
流体条件：管路需始终充满液体（垂直安装时流体从下至上流动），避免气泡（阀门优先安装在下游，防止负压产生气泡）；化学药剂注入点需在流量计下游，若必须在上游需预留 50D 以上直管段确保混合均匀。
防干扰：远离电机、变压器等电源设备；多台电磁流量计间距需≥5D（取较大口径 D）；避免管路错位、倾斜（如图 3.2.2），新管路需冲洗去除焊渣、木屑等异物。
2. 传感器与变送器安装
（1）一体式 / 远程传感器安装
分类安装：
** wafer 型（25-200mm）**：需使用对中装置保证同心度，螺栓扭矩按法兰等级（如 JIS 10K、ASME Class 150）参考表 3.3.2；50mm/2 英寸潜水型 JIS 20K wafer 需用专用双头螺栓。
法兰型（25-450mm）：垫片需用户自备（特殊情况除外），禁止使用缠绕垫片；PTFE 衬里型号需注意避免负压，安装时需防止衬里受力不均（参考表 3.3.6-3.3.7 扭矩值）。
接地要求：保护接地电阻需≤100Ω（Class D），防雷需求时≤10Ω（Class C）；金属管路优先通过接地环或接地线连接传感器法兰，塑料管路必须使用接地环。
（2）远程变送器安装
安装位置：避免阳光直射，环境符合温度 / 湿度要求；AXW4A 可垂直 / 水平安装在 2 英寸管道上，AXG1A/AXFA11G 支持表面安装、2 英寸管道安装、面板安装（需满足承重要求：AXG1A 3.5kg、AXFA11G 3.4kg，支架需承受 4 倍重量）。
方向调整：电缆入口方向（非潜水型 / DHC 型）可旋转 - 90°/+90°/+180°，显示屏方向可顺时针旋转 90°（需拆卸盖板，注意保护螺纹和 O 型圈）。
3. 垫片选择与尺寸
核心要求：垫片内外径不得伸入管路内，避免流体泄漏或影响测量；不同衬里（如天然硬橡胶、PTFE、聚氨酯橡胶）需匹配对应硬度垫片（如非石棉垫片、PTFE 包覆垫片），厚度参考表 3.3.1/3.3.4。
尺寸查询：用户管道垫片尺寸需参考表 3.3.8，明确不同衬里、连接类型（wafer / 法兰）对应的有效密封内径（øA）、推荐垫片内径（øC/øD）等参数。
布线规范
1. 布线前准备
电缆要求：
励磁 / 电源 / IO 电缆：推荐 JIS C 3401 控制电缆、JIS C 3312 电源线，线径 0.5~2.5mm²（单股）/0.5~1.5mm²（多股），外径需匹配电缆密封套（如防水密封套适配 7.5~12mm）。
专用信号电缆（AX01C）：双屏蔽结构，最大长度 AXG1A/AXFA11 搭配时 200m、AXW4A 搭配时 100m，禁止截断或拼接，多余长度需剪断。
防护措施：环境温度＞50℃时需用耐 70℃以上电缆；电源与信号电缆需分开穿钢导管（24V 电源 + 4 芯电缆除外）；防爆型布线需符合对应防爆标准。
2. 接线操作
电源接线：DC 电源需注意正负极（L/+ 接正极、N/- 接负极），24V 型号禁止接 100-240V 电源；需安装 15A 外部开关 / 断路器，贴 “断电设备” 标识。
接地接线：保护接地线需用 600V 乙烯绝缘电缆，端子需用带绝缘盖的圆形压接端子（M4 螺丝），确保可靠连接；远程型需分别接地传感器和变送器。
电缆入口密封：未使用的入口需用专用堵头密封，防水密封套需均匀拧紧（避免过紧损坏电缆），垂直导管需在低端装排水阀并定期排放。
3. 通信与 IO 接线
通信协议接线：Modbus 需用 3 芯屏蔽线（AWG24 以上），FOUNDATION Fieldbus/PROFIBUS PA 需用 Type A 电缆，EtherNet/IP 需用 CAT5e 及以上屏蔽双绞线（无保护套）。
IO 信号接线：电流输出（4-20mA）、脉冲输出（最大 10000 脉冲 / 秒）、状态输入（无电压触点）等需按端子配置表（如 4.4.4/4.5.2）接线，确保 galvanic 隔离（输入 / 输出 / 电源电路互相隔离）。
基本操作与参数设置
1. 操作方式
显示屏操作：通过 3 个红外（IR）按键（[SET]、[SHIFT]、[▼]）操作，支持参数查看 / 修改、零点调整等；默认显示语言为英文，可通过 “Device setup ► Language” 切换（支持中、法、德等多种语言，取决于显示代码）。
操作等级：分 Operator（操作员，无需密码，仅基础显示设置）、Maintenance（维护员，需密码，含零点调整）、Specialist（专家，需密码，全参数设置）三级，默认密码 “0000”。
2. 关键操作流程
（1）模式切换：显示模式→设置模式
长按 [SET] 几秒，触摸 [SFT]+[INC]；
用 [INC] 选择 “Yes”，双击 [SET] 确认；
选择操作等级，输入对应密码（Maintenance/Specialist 需密码），进入 “Device setup” 菜单。
（2）参数设置示例
流量单位设置（选择型参数）：路径 “Device setup ► Detailed setup ► Pro var ► Volume ► Unit/Time Unit”，如设置 “l/min” 需分别选 “l (liter)”（物理单位）和 “/min”（时间单位）。
流量量程设置（数值型参数）：路径 “Device setup ► Detailed setup ► Pro var ► Volume ► Span”，需先设置单位，量程值会随单位自动转换。
标签号设置（字母数字型参数）：路径 “Device setup ► Detailed setup ► Device info ► Order info ► Tag No.”，最多输入 8 个 ASCII 字符。
（3）零点调整（Pre-operation Zero Adjustment）
前提条件：传感器充满流体且流速为 0（关闭阀门），FIELDVUE/ PROFIBUS PA 型需先将所有传感器块设为 “O/S” 模式。
操作路径：“Device setup ► Diag/Service ► Autozero ► Execute”，双击 [SET] 启动，耗时约 30 秒，完成后查看 “Result ► Zero value” 确认结果（超过 10cm/s 会触发警告 “092:AZ warn”）。
3. 配置工具使用
BRAIN/HART：通过 BT200 或 FieldMate 连接，需并联在 4-20mA 回路中，负载电阻分别≥250Ω/230Ω。
Modbus/FOUNDATION Fieldbus/PROFIBUS PA：需用对应 DTM（如 AXW4A Modbus DTM 1.1.4.0 以上），FieldMate 需升级至对应版本。
EtherNet/IP：支持网页配置（需 IE8+/Chrome/Edge 浏览器），需安装对应 EDS 文件（供应商 ID 250，产品代码 206）。
