YOKOGAWA EJA110E 差压变送器
时间: 2025-10-29浏览次数：
YOKOGAWA EJA110E 差压变送器
YOKOGAWA EJA110E 差压变送器
产品核心概述
1. 核心功能与应用
测量对象：可精准测量液体、气体、蒸汽的流量，以及液体液位、密度和压力。
信号输出：默认输出 4 - 20mA DC 模拟信号，且支持 BRAIN/HART 数字通信叠加；另有 FOUNDATION Fieldbus、PROFIBUS PA 及 1 - 5V DC（低功耗 HART）协议可选。
附加功能：能同步测量静压，静压数据可在集成指示器显示或通过通信远程监控；具备快速响应、远程参数设置、自诊断功能，部分型号（除 Fieldbus、PROFIBUS 及低功耗型）符合 SIL 2 安全认证，双变送器配置可满足 SIL 3 要求。
2. 核心技术亮点
采用单晶硅谐振传感器，兼具高精度与稳定性，可适应复杂工业环境，且支持多种通信协议与安全认证，适配不同安全等级的工业场景。
标准规格
1. 量程与跨度限制（按胶囊类型区分）
不同胶囊类型（F、L、M、H、V）对应不同的测量跨度（Span）和量程（Range），覆盖多种压力单位（kPa、inH₂O、mbar、mmH₂O、kgf/cm²、MPa、psi、bar），以下为关键参数示例：
胶囊类型 适用场景 跨度范围（示例：kPa） 量程范围（示例：kPa）
F 湿部材料代码 S 专用 0.5 - 5 -5 - 5
L 湿部材料代码非 S 专用 0.5 - 10 -10 - 10
M 通用中低压 1 - 100 -100 - 100
H 中高压 5 - 500 -500 - 500
V 高压 0.14 - 14MPa（140 - 14000kPa） -0.5 - 14MPa（-500 - 14000kPa）
2. 性能规格
（1）基准精度（含线性度、滞后性、重复性）
精度计算分 “X ≤ 跨度” 和 “X > 跨度” 两种场景（X 为特定压力阈值，如 F 胶囊 X = 2kPa），不同胶囊类型的精度公式不同，示例如下：
胶囊类型 X 阈值（kPa） 精度公式（X ≤ 跨度） 精度公式（X > 跨度）
F 2 ±0.055% 跨度 ±(0.005 + 0.02×URL / 跨度)% 跨度
M 5 ±0.055% 跨度 ±(0.005 + 0.0025×URL / 跨度)% 跨度
H 100 ±0.055% 跨度 ±(0.005 + 0.01×URL / 跨度)% 跨度
V 1400（1.4MPa） ±0.055% 跨度 ±(0.005 + 0.005×URL / 跨度)% 跨度
注：URL 为上限范围值，如 F 胶囊 URL = 5kPa
若指定 /HAC 高精度选项，部分胶囊（M、H、V）精度可提升，如 M 胶囊 X ≤ 跨度时精度达 ±0.04% 跨度。
（2）综合误差指标
总可能误差（M 胶囊）：考虑基准精度（E1）、环境温度影响（E2，每 28℃变化）、静压跨度影响（E3，每 6.9MPa 变化），公式为 ± E 12+E 22+E 32，1:1 至 5:1 量程比下为 ±0.20% 跨度。
总精度（M 胶囊）：额外计入静压零点影响（E4）、超压影响（E5），公式为 ± E 12+E 22+(E 3+E 4) 2+E 52，1:1 量程比下 ±0.17% 跨度，5:1 量程比下 ±0.33% 跨度。
（3）其他环境影响
温度影响：每 28℃变化，F 胶囊误差 ±(0.08% 跨度 + 0.18% URL)，M/H/V 胶囊误差 ±(0.07% 跨度 + 0.02%/0.015%/0.03% URL)。
静压影响：每 6.9MPa 变化，所有胶囊跨度误差 ±0.1% 跨度；零点误差 F 胶囊 ±(0.04% 跨度 + 0.208% URL)，M/H/V 胶囊 ±0.028% URL。
稳定性：M/H/V 胶囊每 10 年 ±0.1% URL，F 胶囊每年 ±0.2% URL。
功能规格
1. 信号输出与报警
输出类型 信号范围 故障报警模式
4 - 20mA HART/BRAIN 3.6 - 21.6mA 上限报警：≥21.6mA（110%），下限报警：≤3.2mA（-5%）
1 - 5V HART（低功耗） 0.9 - 5.4V 上限报警：≥5.4V（110%），下限报警：≤0.8V（-5%）
2. 操作与监控功能
阻尼时间：0.00 - 100.00s 软件可调，需注意 BRAIN 协议下阻尼 < 0.5s 可能影响通信稳定性。
集成指示器（可选）：5 位数值显示 + 6 位单位显示 + 柱状图，可循环显示差压、差压百分比、标度差压、静压。
自诊断：可检测 CPU 故障、硬件故障、配置错误、差压 / 静压 / 胶囊温度超量程，支持用户自定义差压 / 静压高低报警。
物理与环境规格
1. 材质
湿部材料：根据代码（S、L、H、M、T、A、D、B、W）区分，如 S 代码含 ASTM CF - 8M 法兰、哈氏合金 C - 276 膜片；密封垫常用 PTFE 或氟橡胶。
非湿部材料：外壳为低铜铸铝合金（可选不锈钢），涂层为聚酯粉末（薄荷绿）或环氧聚氨酯（可选），螺栓为 B7 碳钢、316L 不锈钢等。
2. 环境适应性
温度：环境温度 -40 - 85℃（带 LCD 时 -30 - 80℃），工艺温度 -40 - 120℃。
湿度：0 - 100% RH。
防护等级：IP66/IP67、Type 4X。
耐压：最大工作压力（MWP）16MPa，选 /HG 选项可达 25MPa；爆破压力 69MPa（S 材料非 F 量程）或 47MPa（其他材料 / F 量程）。
3. 安装与连接
安装方式：支持垂直管道（左高压下接）、水平管道（左 / 右高压）、底部连接等，需搭配对应安装代码（7、8、9、U、B 等）。
过程连接：可选 Rc1/4、Rc1/2、1/4 NPT、1/2 NPT 等接口，或无连接器（法兰带内螺纹）。
电气连接：支持 G1/2、1/2 NPT、M20 等接口，1 - 2 个连接口 + 盲塞（可选不锈钢盲塞）。
选型与可选规格
1. 型号后缀代码（核心选型维度）
选型维度 代码示例 说明
输出信号 D（BRAIN）、J（HART 5/7）、Q（1 - 5V HART） 决定通信协议与信号类型
胶囊类型 F、L、M、H、V 决定量程范围
湿部材料 S、L、H、M 等 适配不同腐蚀性介质
防爆认证 FF1（FM 隔爆）、KS21（ATEX 本安）、CF1（CSA 隔爆）等 适配危险环境
2. 关键可选功能
高精度（HAC）：提升 M/H/V 胶囊精度。
高压结构（HG）：MWP 提升至 25MPa。
防雷保护（A）：最大耐受电流 6000A（1×40μs）。
防腐蚀处理（X2/HC）：环氧涂层或 316 不锈钢外部零件。
证书类（L4/L5/L6/L9）：提供校准证书（含溯源性、标准清单等）。
安装与订购信息
1. 安装要点

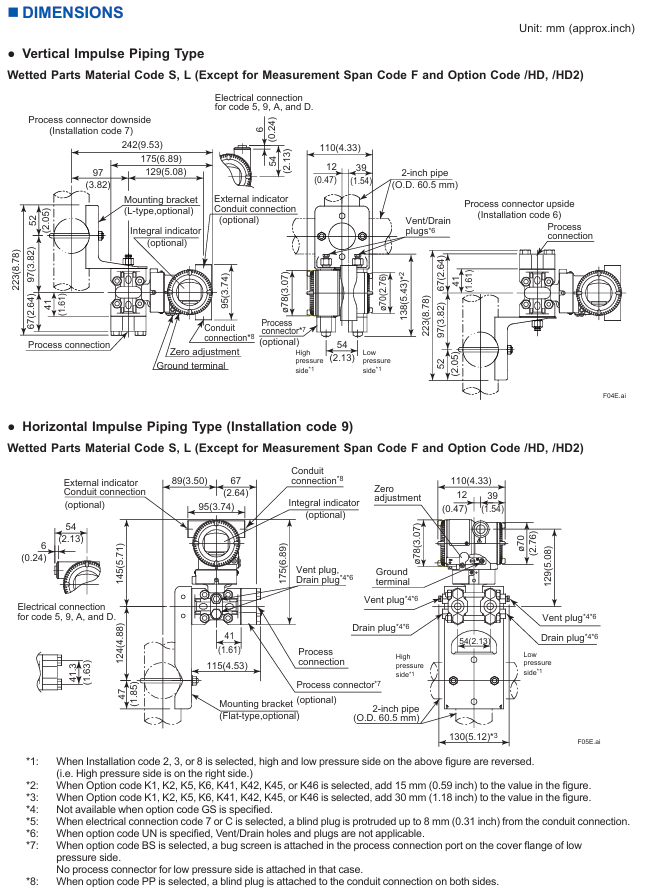

尺寸：不同安装方式（垂直 / 水平 / 底部 / 通用法兰）对应不同尺寸（单位：mm/inch），需参考文档中的维度图，如垂直管道型总长约 223 - 256mm。
接线：4 - 20mA 型需区分电源 / 输出端子、外部指示器端子；1 - 5V 型需区分电源端子与信号端子，支持 3 - 4 线连接。
2. 订购需明确的信息
型号、后缀代码及选项代码。
校准量程（LRV/URV，-32000 至 32000，平方根输出时 LRV 需为 0）与单位（如 kPa、psi）。
输出模式（线性 / 平方根）与显示模式。
集成指示器的显示标度（0 - 100% 或自定义量程）。
HART 协议版本（J 代码时选 5 或 7）。
标签（TAG NO：16/22 字符；Software Tag：32 字符，HART 7 支持长标签）。
合规性与参考
合规标准：EMC 符合 EN 61326 - 1 Class A，压力设备符合 EU 2014/68/EU（PED），RoHS 符合 EN IEC 63000。
参考文档：Fieldbus 规格参考 GS01C31T02 - 01EN，PROFIBUS PA 参考 GS01C31T04 - 01EN，功能安全数据参考 TI01C25A05 - 01EN/21EN。
