Siemens ET200SP 6ES7193-6PA00-0AA0服务器模块
时间: 2025-09-28浏览次数：
Siemens ET200SP 6ES7193-6PA00-0AA0服务器模块
Siemens ET200SP 6ES7193-6PA00-0AA0服务器模块
概述与产品基础信息
（一）概况
类型：西门子 SIMATIC ET200SP 服务器模块操作手册，版本为 2015 年 3 月（A5E03575337-AB），是 ET200SP 分布式 I/O 系统手册的补充文档，聚焦模块专属功能，系统级通用功能需参考 ET200SP 系统手册（可通过指定链接获取）。
文档结构：包含前言、文档指南、产品概述、参数 / 地址空间、诊断报警、技术规格、参数数据记录、尺寸图 8 大核心章节，配套安全警示体系与合规说明。
（二）产品基础

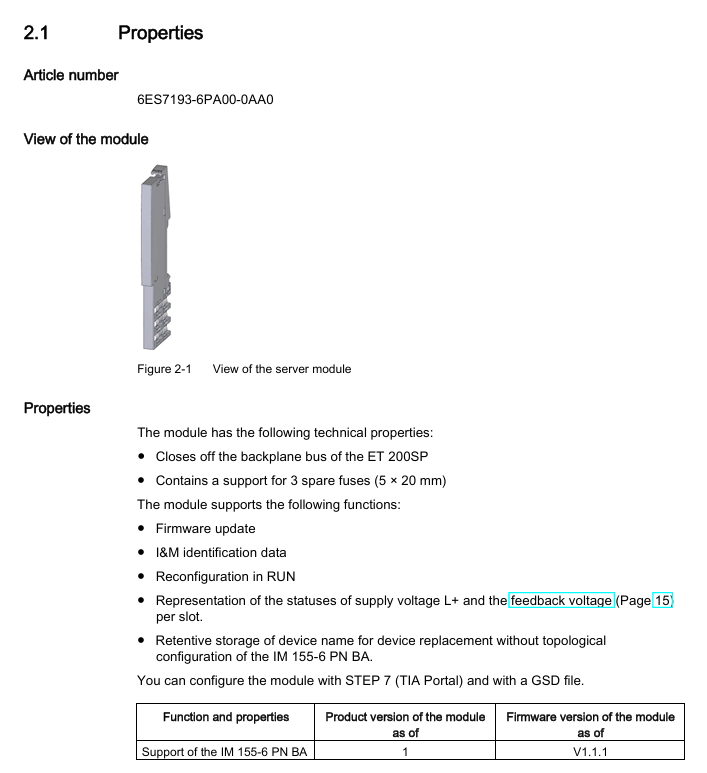

型号与定位：型号 6ES7193-6PA00-0AA0，为 ET200SP 分布式 I/O 系统的服务器模块，核心作用是封闭背板总线，同时提供 3 个备用熔断器（5×20mm）存放支持，需与特定 CPU / 接口模块配合使用。
兼容性：仅支持 IM 155-6 PN BA 接口模块（产品版本≥1，固件版本≥V1.1.1），可通过 STEP 7（TIA Portal）或 GSD 文件配置。
核心功能与特性
（一）基础功能
硬件辅助：集成备用熔断器存放位，方便现场维护时快速取用熔断器，无需额外携带备件盒。
系统支持：封闭 ET200SP 背板总线，确保总线信号稳定，避免外部干扰；支持固件更新、I&M 标识数据存储、RUN 模式下重配置，提升系统灵活性与可维护性。
状态监测：可实时监测各插槽 I/O 模块的供电电压（L+）和反馈电压状态，通过地址空间输出监测结果，便于用户程序读取与故障定位。
设备替换优化：无拓扑配置 IM 155-6 PN BA 时，可保留设备名称，更换模块后无需重新配置名称参数，简化更换流程。
（二）关键特性
特性 详情
参数配置 支持 “L + 供电缺失组诊断” 参数（可启用 / 禁用，默认禁用），启用后 L + 供电缺失时按电位组生成 1 条诊断信息，与 I/O 模块自身 “L + 供电缺失诊断” 参数无关
地址空间功能 根据 CPU / 接口模块最大支持 I/O 模块数量（12/32/64 个插槽），输出不同长度的输入数据，可选择仅监测供电电压、或同时监测供电电压与反馈电压
诊断报警 仅 1 类诊断报警（错误码 1BH），对应 “服务器模块固件版本无效（<V1.1.1）”，需更换模块或升级固件解决
参数与地址空间
（一）参数配置
可配置参数：仅 “L + 供电缺失组诊断”1 个参数，范围为 “启用 / 禁用”，默认禁用，支持 RUN 模式下重配置（需通过 “WRREC” 指令传输数据记录实现）。
参数生效逻辑：启用后，系统根据电位组内已安装 I/O 模块的供电状态生成诊断，要求电位组内无空插槽；浅色 BaseUnit（BU..D）无 I/O 模块时，该电位组会合并至前一电位组，插入 I/O 模块后重新识别电位组并更新诊断。
（二）地址空间规则

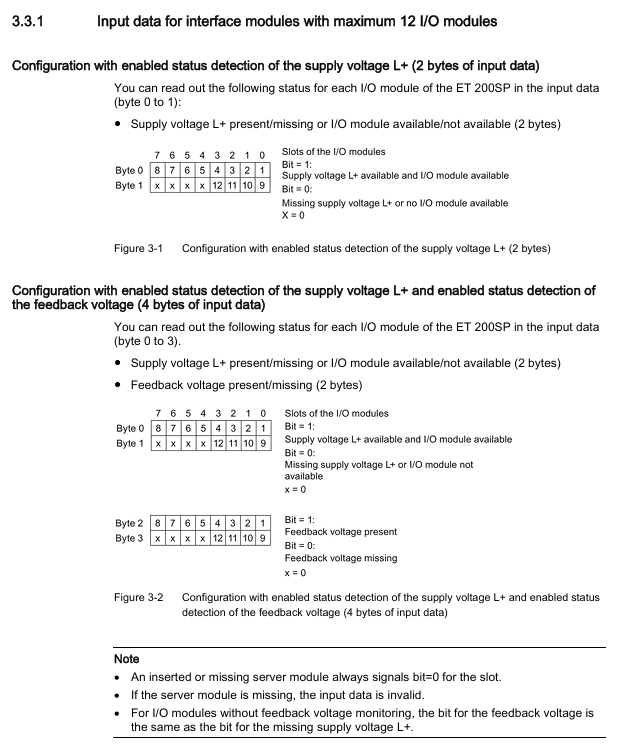

1. 数据长度划分
根据 CPU / 接口模块最大支持 I/O 模块数量，输入数据长度分为 3 类，具体如下：
最大支持 I/O 模块数 仅监测供电电压（字节） 同时监测供电电压 + 反馈电压（字节） 仅诊断地址（无数据）
12 个插槽 2 4 0
32 个插槽 4 8 0
64 个插槽 8 16 0
2. 数据解读规则
供电电压监测：每个 I/O 模块对应 1 个 bit 位，bit=1 表示 “L + 供电正常且模块存在”，bit=0 表示 “L + 供电缺失或模块未安装”；服务器模块自身插槽无论是否安装，均输出 bit=0。
反馈电压监测：额外占用与供电电压相同长度的字节，每个 I/O 模块对应 1 个 bit 位，bit=1 表示 “反馈电压存在”，bit=0 表示 “反馈电压缺失”；无反馈电压监测功能的 I/O 模块，该 bit 位状态与 “L + 供电缺失” 状态一致（即 bit=0）。
数据有效性：服务器模块缺失时，所有输入数据无效，需优先检查模块安装状态。
3. 反馈电压评估
电压范围定义：L + 供电电压＞6V 时，反馈电压状态计入输入数据；6V＜反馈电压≤12V 或＞12V 时，分别对应不同的系统故障场景（如电缆交叉），可通过用户程序读取 bit 位状态判断故障类型。
评估场景：仅当 L + 供电安全断开（如安全继电器状态指示）时，反馈电压的 bit=1（6-12V 或＞12V）可作为故障判断依据，用于定位系统线路异常。
技术规格与安装
（一）机械规格
参数 数值
尺寸（宽 × 高 × 深） 7mm×117mm×36mm
重量（约） 19g
熔断器支持 3 个 5×20mm 备用熔断器
（二）安装与连接
安装方式：适配 ET200SP 标准安装导轨，无需额外固定件，通过导轨卡扣快速安装，与其他 ET200SP 模块兼容布局。
连接要求：无独立 I/O 端子，仅通过背板总线与系统连接，无需额外接线，安装后自动接入系统。
诊断与维护
（一）诊断报警处理
诊断报警类型 错误码 原因 解决方案
固件版本无效 1BH 服务器模块固件版本＜V1.1.1，不兼容当前系统 1. 更换固件版本≥V1.1.1 的服务器模块；
2. 对现有模块进行固件更新（需通过专用工具与流程）
（二）参数数据记录

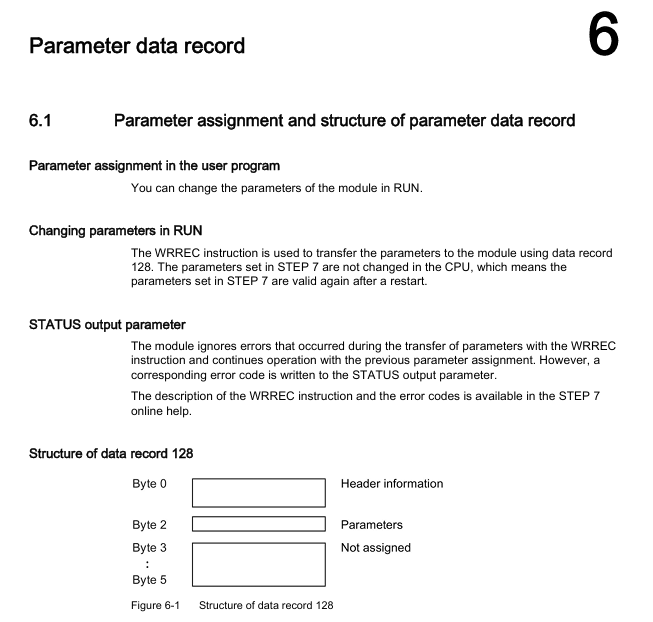

参数传输：RUN 模式下修改参数需通过 “WRREC” 指令，将参数写入数据记录 128（字节 0-5，其中字节 2 为 “L + 供电缺失组诊断” 使能位，bit=1 启用）。
错误处理：参数传输过程中出现错误时，模块忽略错误并保持原参数配置，同时将错误码写入 “STATUS” 输出参数，可通过 STEP 7 在线帮助查询错误码含义。
