Siemens 6ES7231-0HC22-0XA0模拟量输入扩展模块
时间: 2025-09-28浏览次数：

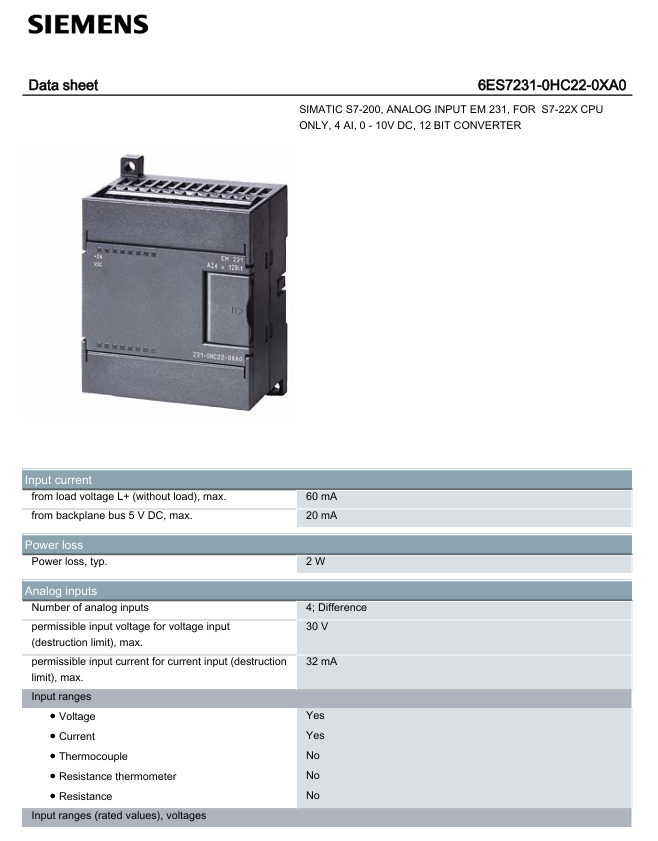

Siemens 6ES7231-0HC22-0XA0模拟量输入扩展模块
Siemens 6ES7231-0HC22-0XA0模拟量输入扩展模块
产品基础信息
产品型号：6ES7231-0HC22-0XA0
所属系列：西门子 SIMATIC S7-200 系列，为模拟量输入扩展模块（EM 231）
核心定位：专为 S7-22X CPU 设计的 4 通道模拟量输入模块，支持电压与电流输入，采用 12 位转换器，适用于工业自动化场景中模拟量信号的采集，文档版本日期为 2017 年 3 月 22 日，最后修改于 2017 年 3 月 16 日，内容可能存在后续调整。
核心电气与输入规格
（一）电源与功耗
参数类别 详情
输入电流 - 负载电压 L+（无负载）：最大 60mA
- 背板总线 5V DC：最大 20mA
功率损耗 典型值 2W
（二）模拟量输入特性
输入参数 具体规格
通道数量 4 个差分模拟量输入通道
输入类型支持 - 支持：电压输入、电流输入
- 不支持：热电偶、电阻温度计、电阻输入
destruction limit（破坏极限） - 电压输入：最大 30V
- 电流输入：最大 32mA
电压输入范围（额定值） - 0 至 + 5V（输入电阻 10MΩ）
- 0 至 + 10V（输入电阻 10MΩ）
- -2.5V 至 + 2.5V（输入电阻 10MΩ）
- -5V 至 + 5V（输入电阻 10MΩ）
电流输入范围（额定值） 0 至 20mA（输入电阻 10MΩ）
电缆长度 屏蔽电缆最大 100m（至传感器）
（三）转换与抗干扰性能
性能参数 规格
分辨率 含超量程时最大 12 位（含符号位）
转换时间 每通道 250μs
抗干扰能力 - 对干扰频率 f1（50/60Hz）的干扰电压抑制：40dB（直流至 60V）
- 对频率 f = n×(f1±1%)（f1 为干扰频率）的干扰电压抑制：未明确数值
- 共模电压：最大 12V
机械与连接规格
（一）尺寸与重量
尺寸：宽度 71.2mm、高度 80mm、深度 62mm
重量：约 183g
（二）连接与隔离
连接方式：无插件式 I/O 端子（需其他方式接线）
电位隔离：模拟量输入通道间无电位隔离
功能特性
诊断与指示
状态指示：红色外部故障指示灯（EXTF），用于显示外部故障状态
诊断功能：无明确提及复杂诊断功能，仅通过故障灯提示基础外部故障
适用限制
CPU 兼容性：仅适用于 S7-22X 系列 CPU，无法与其他系列 CPU 兼容
输入类型限制：不支持热电偶、电阻温度计等温度类传感器输入，仅能采集电压和电流信号
