Siemens 6ES7421-7DH00-0AB0 数字量输入模块
时间: 2025-09-28浏览次数：
Siemens 6ES7421-7DH00-0AB0 数字量输入模块
Siemens 6ES7421-7DH00-0AB0 数字量输入模块
产品基础信息

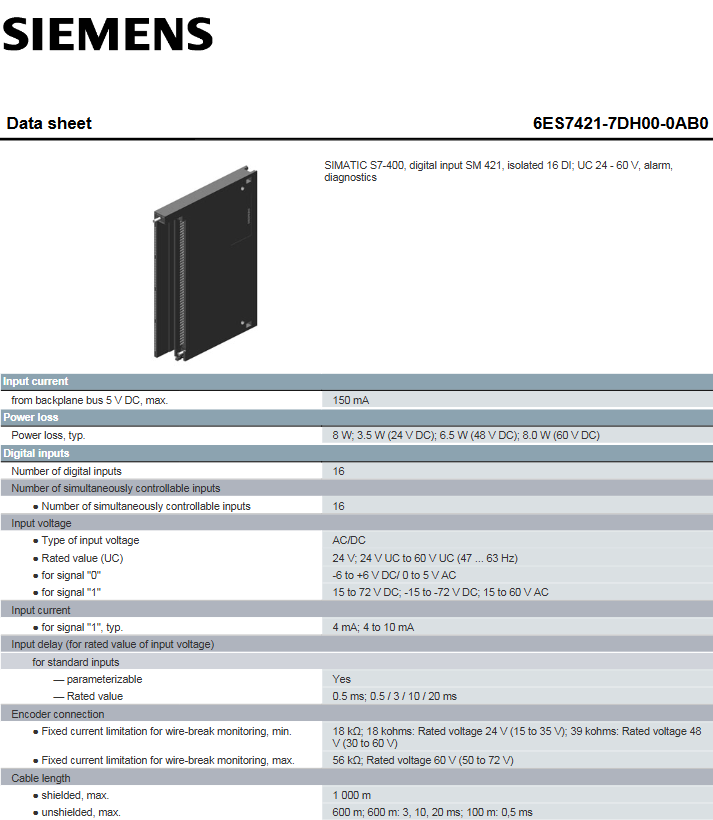

产品型号：6ES7421-7DH00-0AB0
所属系列：西门子 SIMATIC S7-400 系列，为数字量输入模块（SM 421）
核心定位：具备隔离功能的 16 通道数字量输入模块，支持报警与诊断功能，适用于工业自动化系统中数字信号的采集，文档版本最后修改于 2025 年 6 月 7 日，内容可能存在后续调整。
核心电气与输入规格
（一）电源与功耗
参数类别 详情
背板总线电流 从背板总线获取 5V DC 电源，最大电流 150mA
功率损耗 典型值 8W；分电压场景：24V DC 时 3.5W、48V DC 时 6.5W、60V DC 时 8.0W
（二）数字量输入特性
输入参数 具体规格
通道数量 16 个数字量输入通道，支持 16 个通道同时控制
输入电压类型 交直流通用（AC/DC），额定电压 UC 为 24V-60V（频率 47-63Hz）
信号电平 - 信号 “0”：-6 至 + 6V DC、0 至 5V AC
- 信号 “1”：15 至 72V DC、-15 至 - 72V DC、15 至 60V AC
输入电流 信号 “1” 时典型值 4mA，范围 4-10mA
输入延迟 支持参数化设置，额定值可选 0.5ms、3ms、10ms、20ms
断线监测 固定电流限制，最小：24V（15-35V）时 18kΩ、48V（30-60V）时 39kΩ；最大：60V（50-72V）时 56kΩ，监测条件为电流 I>0.7mA
电缆长度 - 屏蔽电缆：最大 1000m
- 非屏蔽电缆：0.5ms 延迟时 100m，3/10/20ms 延迟时 600m
传感器兼容性 支持 2 线制传感器，允许的最大静态电流 0.5mA（范围 0.5-2mA）
机械与隔离规格
（一）尺寸与重量
尺寸：宽度 25mm、高度 290mm、深度 210mm
重量：约 600g
（二）隔离性能
隔离测试电压：1500V AC
隔离方式：
- 通道间：不隔离
- 通道分组间：隔离
- 通道与背板总线间：隔离
功能特性
（一）中断与诊断
功能类别 能力详情
诊断功能 支持参数化诊断，可读取诊断信息，能监测断线故障
报警功能 支持参数化诊断报警
硬件中断 支持参数化硬件中断
状态指示 - 数字输入状态指示灯（绿色）：显示输入状态
- 通道故障指示灯（红色，标识 F）：显示通道故障
（二）分类编码
分类标准 版本 对应编码
eClass 14/12/9.1/9/8/7.1/6 27-24-22-04
ETIM 10/9/8/7 EC001419
IDEA 4 3566
UNSPSC 15 32-15-17-05
认证与合规
（一）基础认证
通用产品认证、中国 RoHS、KC 认证、EMV 认证、RCM 认证、CCC 认证
（二）危险区域与海事认证
危险区域：IECEx 认证、FM 认证（支持危险区域使用）
海事应用：ABS（美国船级社）、NK（日本船级社）、CCS（中国船级社）认证，支持海事场景部署
