Siemens 6AV2124-2DC01-0AX0 舒适型面板
时间: 2025-09-28浏览次数：
Siemens 6AV2124-2DC01-0AX0 舒适型面板
Siemens 6AV2124-2DC01-0AX0 舒适型面板

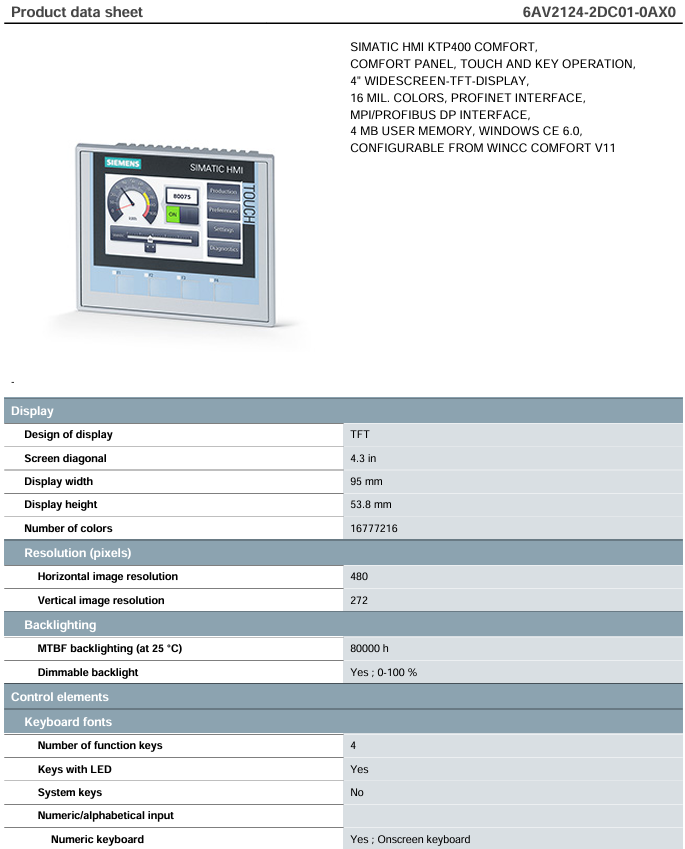

产品基础信息
产品型号：6AV2124-2DC01-0AX0
所属系列：西门子 SIMATIC HMI，具体为 SIMATIC HMI KTP400 COMFORT 舒适型面板
核心定位：集成触摸与按键操作的人机交互界面，适用于工业自动化场景中过程控制与数据监控，文档版本日期为 2014 年 6 月 23 日，内容可能存在后续修改。
核心硬件规格
（一）显示与操作配置
类别 参数详情
显示设计 4.3 英寸宽屏 TFT 显示屏，显示宽 95mm、高 53.8mm
显示性能 16777216 种颜色（1600 万色），分辨率 480×272 像素
背光特性 MTBF（25°C 下）80000 小时，支持 0-100% 亮度调节
操作方式 触摸操作：支持触摸屏功能；
按键操作：4 个带 LED 指示灯的功能键，无系统键；
输入方式：支持屏幕虚拟数字 / 字母键盘
扩展控制 4 个作为 S7 输入 / 输出的直接按键（F1-Fx）、32 个作为 S7 输入 / 输出的触摸直接按键，4 个 DP 直接 LED（作为 S7 输出 I/O）
（二）安装与尺寸
安装灵活性：支持竖屏、横屏安装，垂直安装为默认方式，最大允许倾斜角 35°（无外部通风）
防护等级：正面 IP65（符合 Type 4/4x 防护标准），背面 IP20
尺寸重量：
- 正面尺寸：宽 140mm× 高 116mm
- 安装切口：宽 123mm× 高 99mm
- 设备深度：49mm
- 重量：无包装 0.6kg，含包装 0.7kg
（三）电源与功耗
供电要求：直流（DC）24V，允许范围 19.2V-28.8V
电流特性：额定电流 0.13A，浪涌电流 0.5A²・s
功耗：典型值 3.1W
（四）处理器与存储
处理器：ARM 架构（非 X86）
存储配置：含 Flash 和 RAM，用户可用内存 4MB；支持 2 个 SD 卡槽、1 个 USB 2.0 接口、1 个 5 极 USB Mini B 接口，可扩展存储
接口与通信能力
（一）物理接口
接口类型 数量与规格
工业以太网接口 1 个，带 2 个状态 LED，集成 1 端口交换机
RS 422/485 接口 1 个（组合接口），含 1 个 RS 422 接口
USB 接口 1 个 USB 2.0、1 个 5 极 USB Mini B
SD 卡槽 2 个
其他接口 无并行接口、20mA TTY 接口、RS 232 接口
（二）支持协议
工业总线协议：PROFINET（支持 PROFINET IO，不支持 IRT 和 MRP）、PROFIBUS DP、MPI
以太网协议：TCP/IP、DHCP、SNMP、DCP、LLDP
其他协议：MODBUS、EtherNet/IP（支持 Allen Bradley 设备通信）
Web 相关：支持 HTTP、HTML、CSS、JavaScript，不支持 HTTPS、XML、Active X、Java VM
软件与功能配置
（一）系统与配置
操作系统：Windows CE 6.0
配置软件：需通过 WinCC Comfort（TIA Portal V11 及以上）、WinCC Advanced/Professional（TIA Portal V11 及以上）配置，不支持 STEP 7 Basic/Professional、WinCC flexible 系列
时钟功能：硬件实时时钟（带电池备份，典型备份时长 6 周），支持同步，无软件时钟
（二）核心功能
功能类别 具体能力
语言支持 32 种在线 / 运行语言，32 种项目语言（含简繁中文、英、德、法、日等）
报警与消息 32 个报警类、2000 个位消息、50 个模拟消息；支持 S7 报警编号、HMI 及其他系统消息；消息缓冲区 256 条（循环、保持、免维护），每条消息含 80 字符、8 个过程值，支持确认组和消息指示
配方管理 100 个配方，每个配方 200 个数据记录，每个数据记录 200 条条目；内部配方内存 512KB，支持扩展
变量管理 单设备 1024 个变量，单画面 50 个变量；支持限值、多路复用、结构体、数组
画面与对象 500 个可配置画面，单画面 50 个对象（文本框、I/O 域、开关、按钮等）、5 个复杂对象（报警视图、趋势视图等）；支持全局画面、可配置启动画面，可通过 PLC 选择画面
数据归档 10 个归档，每个归档 10000 条条目；支持消息归档、过程值归档，归档方式含顺序归档、短期归档；可存储于存储卡、USB、以太网，格式支持 CSV、TXT、RDB
安全管理 50 个用户组、50 个用户、32 个用户权限；支持密码导入 / 导出、SIMATIC Logon
附加工具 支持屏幕清洁、触摸校准、备份 / 恢复（含自动备份）、模拟、设备切换、增量传输；可连接打印机（打印报警、交班记录等）、网络摄像头
环境与认证
（一）环境适应性
温度范围：
- 运行温度：垂直安装 0-50°C，最大倾斜角 0-40°C；竖屏垂直安装 0-40°C，最大倾斜角 0-35°C
- 存储 / 运输温度：-20-60°C
湿度：最大相对湿度 90%（无冷凝）
安装角度：垂直安装为主，最大倾斜角 35°（无外部通风）

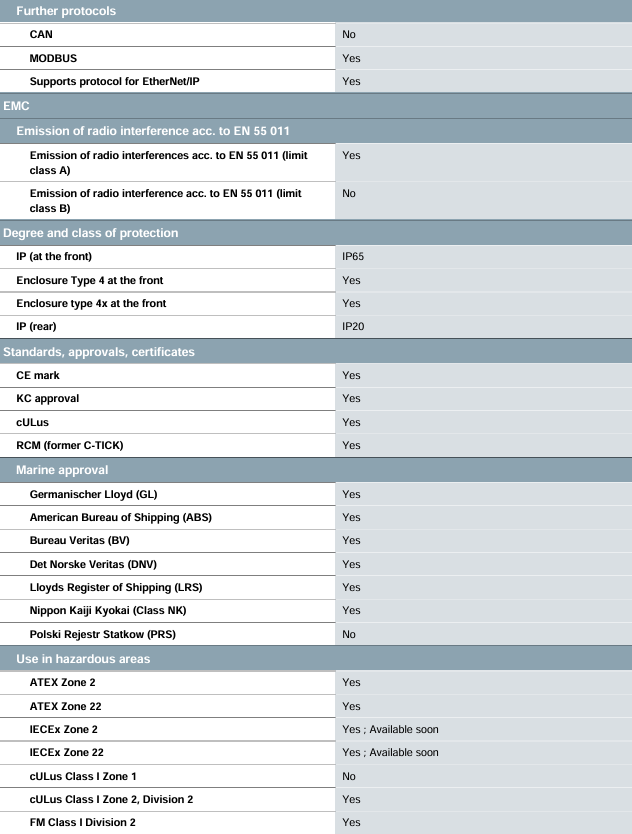

（二）认证与合规
基础认证：CE、KC、cULus、RCM（原 C-TICK）
海事认证：德国劳氏（GL）、美国船级社（ABS）、法国船级社（BV）、挪威船级社（DNV）、英国劳氏（LRS）、日本船级社（NK），不支持波兰船级社（PRS）
危险区域使用：支持 ATEX Zone 2/22、IECEx Zone 2/22（即将可用）、cULus Class I Zone 2（Division 2）、FM Class I Division 2，不支持 cULus Class I Zone 1
EMC 合规：符合 EN 55 011 无线电干扰发射标准（限值等级 A，非等级 B）
设备兼容性
支持与多种工业设备耦合通信，包括西门子 S7-1200/1500/200/300/400、LOGO!、Win AC、SINUMERIK，以及第三方设备如 Allen Bradley（EtherNet/IP、DF1）、Mitsubishi（MC TCP/IP、FX）、OMRON（LINK/Multilink，不支持 FINS TCP）、Modicon（Modbus TCP/IP、Modbus）；支持 OPC UA 客户端（非服务器）。
