Thinklogical Velocitykvm-34 系列 KVM 光纤延长器
时间: 2025-09-25浏览次数：
Thinklogical Velocitykvm-34 系列 KVM 光纤延长器
Thinklogical Velocitykvm-34 系列 KVM 光纤延长器

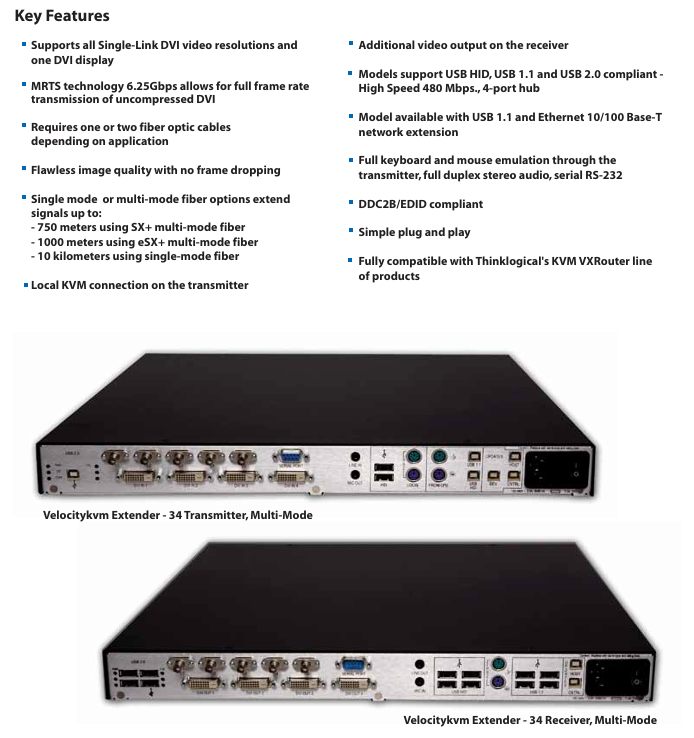

产品定位与核心价值
1. 产品定位
Velocitykvm-34 系列是四屏单链路 DVI KVM 光纤延长系统，采用 “发射器 - 接收器” 架构，通过单模 / 多模光纤实现计算机与外设的远距离分离控制，支持视频、音频、USB、串口等多信号同步传输，核心解决 “长距离信号衰减、高分辨率无压缩传输、多外设兼容” 三大痛点。
2. 核心价值
无压缩高清传输：依托专利 MRTS（多速率传输系统）技术，6.25Gbps 带宽支持所有单链路 DVI 分辨率（如 1920×1200@60Hz），无帧丢失、无压缩，画面零延迟；
超远距离覆盖：单模光纤最远传输 10km，多模光纤（OM3 增强型）最远 1000m，满足大型园区、跨楼宇等远距离部署需求；
多接口兼容：集成 USB（HID/1.1/2.0）、PS2、RS-232 串口、双向立体声音频，适配键盘、鼠标、U 盘、高速存储设备、麦克风等外设；
高安全性：提供 “仅 HID” 型号（禁用 USB 存储设备），满足涉密场景（如指挥中心、金融机房）的安全管控需求。
产品分类与核心差异
系列包含 4 种核心型号，均支持四屏 DVI 输出、PS2、RS-232 串口及双向音频，核心差异在于 USB 功能与网络扩展能力，具体分类如下：
型号类型 核心接口配置 传输速率 适用场景
USB 1.0 HID（仅） 仅支持 USB 人体工学设备（键盘、鼠标、绘图板），禁用 USB 存储 - 涉密场景（如军事指挥中心、金融数据中心），防止数据泄露
USB 1.1 支持 USB 1.1 全速率外设（U 盘、平板、低速打印机） 12Mbps 普通办公场景，无需高速 USB 设备
USB 1.1 + 以太网（10/100Base-T） USB 1.1 功能 + 以太网扩展，可通过光纤传输网络信号 USB 12Mbps；以太网 100Mbps 需同时延伸网络与 KVM 信号的场景（如远程实验室、分布式办公）
USB 1.1 + USB 2.0 兼容 USB 1.1（低速）与 USB 2.0（高速）设备 USB 2.0 达 480Mbps 需高速外设的场景（如 DVD 光驱、高速移动硬盘、专业扫描仪）
此外，所有型号均提供单模 / 多模光纤选项，光纤连接器支持 LC、SC、ST 三种类型，适配不同光纤基础设施。

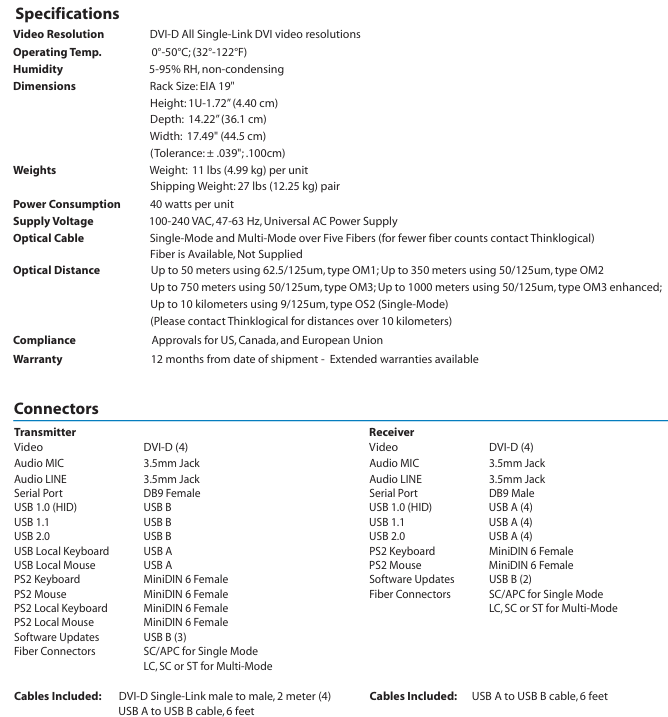

关键技术参数
1. 传输性能参数
参数类别 规格细节
视频信号 单链路 DVI-D，支持所有分辨率（如 1920×1080@60Hz、1920×1200@60Hz）
传输带宽 6.25Gbps（MRTS 技术），无压缩、无帧丢失
光纤距离 - 多模：OM1（62.5/125μm）50m；OM2（50/125μm）350m；OM3（50/125μm）750m；OM3 增强型 1000m
- 单模：OS2（9/125μm）10km（超 10km 需联系厂商定制）
光纤数量 标准 5 芯（4 芯用于视频 / USB，1 芯用于 USB/DDC 回传），支持定制少芯数型号
2. 物理与环境参数
参数类别 规格细节
尺寸 19 英寸机架式（EIA 标准），1U 高度（4.40cm），宽度 44.5cm，深度 36.1cm
重量 单机 11lbs（4.99kg），发射器 + 接收器套装运输重量 27lbs（12.25kg）
电源 宽幅电压 100-240V AC（47-63Hz），单机功耗 40W
工作环境 温度 0-50℃（32-122℉），湿度 5%-95% RH（无冷凝）
认证 符合美国、加拿大、欧盟电气安全标准（如 CE、FCC、cUL）
质保 12 个月（可扩展延长质保）
3. 接口配置（发射器 vs 接收器）
设备 接口类型与数量 备注
发射器 - 视频：DVI-D（4 个，连接计算机）
- USB：USB B（HID/1.1/2.0，视型号）、本地 USB A（键盘 / 鼠标，2 个）
- PS2：MiniDIN 6 母头（键盘 / 鼠标，各 1 个；本地各 1 个）
- 音频：3.5mm 接口（麦克风、线路输入，各 1 个）
- 串口：DB9 母头（RS-232）
- 光纤：LC/SC/ST（单模 SC/APC，多模 LC/SC/ST）
- 软件升级：USB B（3 个） 本地接口支持 “近端控制”，即计算机旁可接键盘鼠标直接操作
接收器 - 视频：DVI-D（4 个，连接显示器）
- USB：USB A（4 个，接外设）
- PS2：MiniDIN 6 母头（键盘 / 鼠标，各 1 个）
- 音频：3.5mm 接口（麦克风、线路输出，各 1 个）
- 串口：DB9 公头（RS-232）
- 光纤：同发射器
- 软件升级：USB B（2 个） 音频支持双向传输，可实现近端麦克风与远端扬声器的声音同步

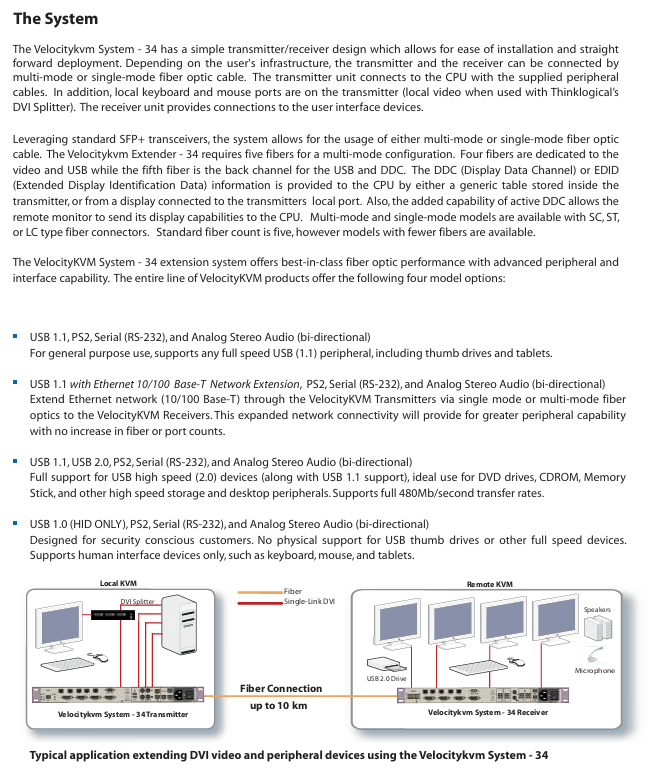

系统架构与部署规范
1. 核心架构
采用 “点对点” 光纤传输架构，信号流向如下：
信号采集：发射器连接计算机，采集 DVI 视频、USB/PS2（键鼠）、音频、串口信号；
光纤传输：通过 5 芯光纤将信号无压缩传输至接收器（单模 / 多模可选）；
信号输出：接收器连接显示器、外设（键盘、鼠标、U 盘等），还原信号并驱动外设；
本地控制：发射器配备本地 USB/PS2 接口，支持计算机旁直接操作，兼顾 “本地 + 远程” 双重控制。
2. 部署关键要求
光纤选型：严格匹配单模 / 多模型号，多模优先选 OM3（50/125μm）以延长传输距离；光纤需符合 TIA/EIA 标准，避免使用劣质光纤导致信号丢包；
接口连接：DVI 线缆需用单链路屏蔽线（厂商标配 2 米线缆），USB 线缆长度不超过 6 英尺（约 1.8 米），避免信号衰减；
EDID/DDC 配置：发射器内置通用 EDID 表，也可读取本地显示器 EDID；支持 “主动 DDC”，让远端显示器将分辨率信息反馈至计算机，确保显示适配；
电源隔离：发射器与接收器需接独立电源，避免共地干扰（如与大功率设备共用插座）。
选型方法与订货规则
1. 选型流程
确认传输距离与光纤类型：
短距离（≤1000m）：选多模型号（后缀 “M34”）；
长距离（≤10km）：选单模型号（后缀 “S34”）；
选择接口功能：
涉密场景：选 “USB 1.0 HID 仅”（型号含 “H00”）；
普通办公：选 “USB 1.1”（型号含 “000”）；
需网络扩展：选 “USB 1.1 + 以太网”（型号含 “N00”）；
高速外设：选 “USB 1.1+2.0”（型号含 “U00”）；
确定光纤连接器：
小型化部署：选 LC 接口（型号含 “LC”）；
传统机房：选 SC/ST 接口（型号含 “SC”/“ST”）；
配套选型：根据需求选择光纤模块（如多模选 VOP-M12，单模选 VOP-S36）。
2. 订货代码示例
以 “多模、USB 2.0、LC 接口接收器” 为例：VEL-U00M34-LCRX
VEL：产品前缀；
U00：功能代码（USB 1.1+2.0）；
M34：光纤类型（多模）；
LC：连接器类型；
RX：设备类型（接收器，TX 为发射器）。
典型应用场景
广播与后期制作：演播室计算机与控制室内显示器分离（距离 500m），通过多模光纤传输四屏 DVI 视频，USB 2.0 连接高速存储设备，实现 4K 素材实时编辑；
指挥中心：服务器机房（远端）与指挥大厅（近端）分离（距离 3km），选单模型号 +“仅 HID” 配置，禁用 USB 存储，保障数据安全，同时延伸 RS-232 串口控制交换机；
高校实验室：教师计算机（教学楼）与学生实验设备（实验室，距离 800m）通过多模光纤连接，USB 1.1 + 以太网型号支持延伸网络与 KVM，学生可远程操作实验设备；
大型数字标牌：商场中控计算机（机房）与多块数字屏幕（不同楼层，距离 300m）通过多模光纤连接，四屏 DVI 驱动不同区域屏幕，实现统一内容管控。
注意事项与维护建议
信号干扰预防：光纤线缆需远离强电线路（≥1m），USB / 音频线缆避免与动力线并行敷设，防止电磁干扰导致画面雪花、音频杂音；
定期维护：每季度检查光纤连接器清洁度（用专用光纤清洁纸擦拭），避免灰尘导致信号衰减；每年检测电源电压稳定性，防止电压波动损坏设备；
故障排查：若出现视频无信号，优先检查光纤链路（用光功率计测光衰）；USB 外设无响应时，确认型号是否支持该设备（如 “仅 HID” 型号不支持 U 盘）；
软件升级：通过发射器 / 接收器的 USB B 接口升级固件，升级过程中不可断电，避免设备变砖。
