Emerson S 系列传统 I/O 模块
时间: 2025-09-23浏览次数：
Emerson S 系列传统 I/O 模块
Emerson S 系列传统 I/O 模块

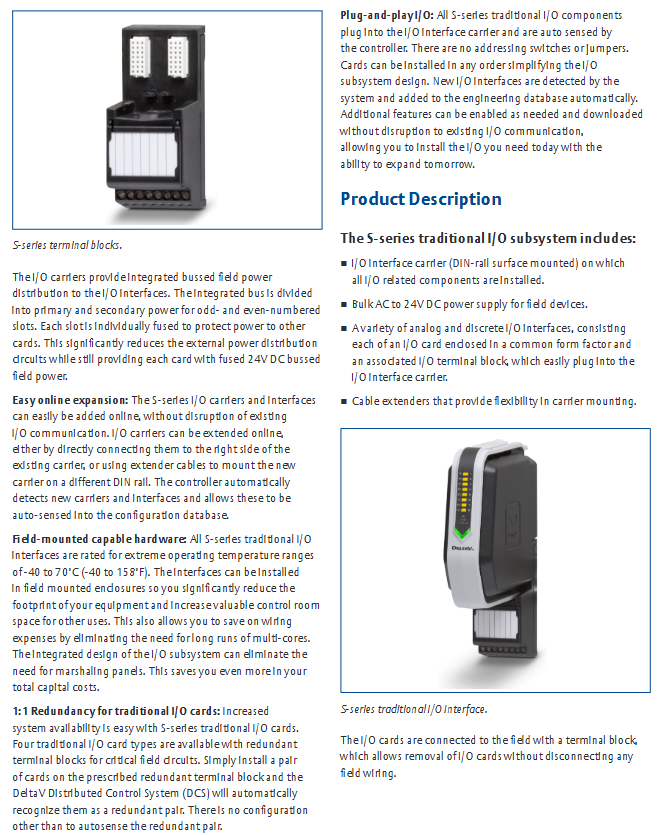

S 系列 I/O 模块核心概述
产品系列分类
S 系列 I/O 模块按 “信号类型” 和 “功能特性” 分为四大类，各类模块的核心用途与典型型号如下表所示：
模块类别 核心用途 典型型号示例 关键特性
数字输入（DI）模块 采集工业现场的离散信号（如传感器、限位开关状态），将其转换为系统可识别的数字信号 SDI810、SDI820 支持干触点 / 湿触点输入，具备光电隔离功能，抗干扰能力强，部分型号支持 “事件捕捉”（如边缘检测）
数字输出（DO）模块 接收系统输出的控制指令，驱动执行器（如电磁阀、指示灯）动作 SDO810、SDO820 提供晶体管输出 / 继电器输出两种类型，晶体管输出响应快（微秒级），继电器输出耐高压（适用于大功率负载）
模拟输入（AI）模块 采集连续变化的模拟信号（如温度、压力、流量传感器输出的 4-20mA/0-10V 信号），进行信号调理与 AD 转换 SAI810、SAI830 支持单端 / 差分输入，分辨率最高 16 位，具备冷端补偿（热电偶输入型号）、信号滤波功能，减少现场噪声干扰
模拟输出（AO）模块 将系统输出的数字控制信号转换为模拟信号（4-20mA/0-10V），控制调节阀、变频器等模拟量执行器 SAO810、SAO820 输出精度高（误差≤±0.1% 满量程），支持 “手动输出” 功能（调试时无需系统指令即可输出固定值），具备短路保护
共性技术特性
高可靠性设计：所有模块采用 “工业级元器件”，工作温度范围覆盖 - 40℃~70℃，湿度耐受范围 0~95%（非冷凝），部分模块具备 IP20 防护等级（适用于控制柜内安装），适应恶劣工业环境。
隔离与抗干扰：模块内部采用 “光电隔离” 或 “磁隔离” 技术，输入 / 输出回路与系统电源回路隔离（隔离电压≥2500V DC），有效抑制现场共模干扰和串模干扰，保障信号传输稳定性。
热插拔功能：支持 “在线热插拔”，更换模块时无需切断系统电源，仅需断开模块与底座的连接，减少系统停机时间，提升运维便利性（部分早期型号需确认是否支持该功能，以具体型号手册为准）。
诊断与状态指示：每个模块配备 LED 状态指示灯（如 “电源正常”“信号正常”“故障报警”），可直观判断模块运行状态；同时支持 “远程诊断”，通过 DeltaV/Ovation 系统监控模块的实时状态（如通道故障、过载），并生成诊断报告。
关键模块技术规格
数字 I/O 模块核心参数
数字输入（DI）模块：
输入信号类型：干触点（无电源）、湿触点（外部供电，如 24V DC）。
输入电压范围：18~30V DC（湿触点），干触点支持 “触点闭合电阻≤10Ω，开路电阻≥1MΩ”。
响应时间：最快 1ms（高速 DI 型号，如 SDI820），常规型号≤10ms。
通道数量：单模块支持 8 路 / 16 路输入，通道间相互隔离（部分型号为组隔离，如每 4 路一组）。
数字输出（DO）模块：
输出类型：晶体管输出（24V DC，最大负载电流 0.5A / 通道）、继电器输出（250V AC/30V DC，最大负载电流 2A / 通道）。
输出保护：晶体管输出具备 “短路保护”（过载时自动限流），继电器输出具备 “机械寿命≥100 万次”（无负载）、“电寿命≥10 万次”（额定负载）。
通道数量：单模块支持 8 路 / 16 路输出，继电器输出模块部分型号支持 “常开 / 常闭” 可配置。
模拟 I/O 模块核心参数

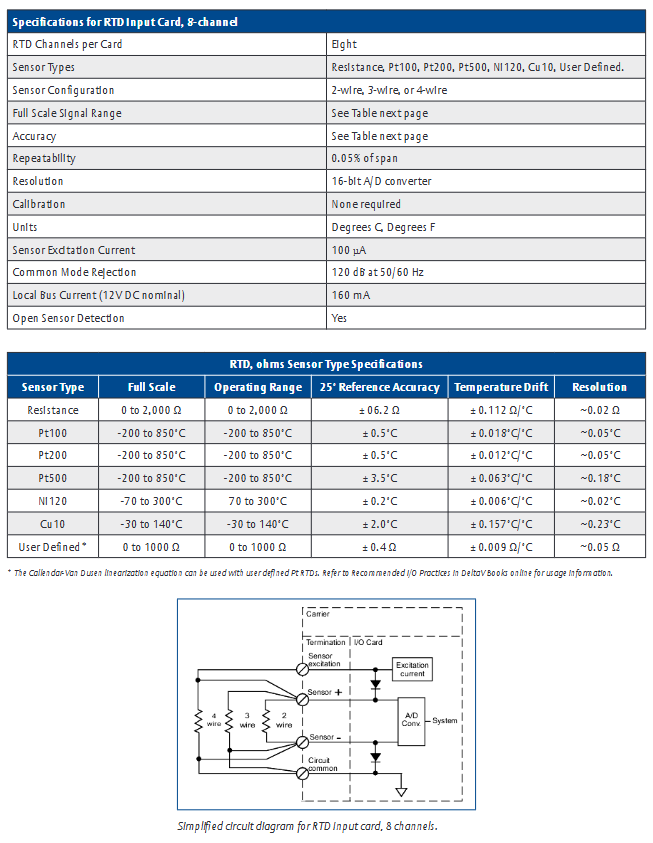

模拟输入（AI）模块：
输入信号类型：电流信号（4-20mA、0-20mA）、电压信号（0-5V、0-10V）、热电偶（J/K/T/E/R/S/B 型）、热电阻（RTD，Pt100、Cu100）。
分辨率：电流 / 电压输入为 16 位，热电偶 / RTD 输入为 18 位（部分高精度型号）。
精度：满量程误差≤±0.1%（25℃环境），温度漂移≤±0.005% 满量程 /℃。
采样速率：单通道最高 100Hz（高速 AI 型号），常规型号≤50Hz，支持 “通道扫描周期” 可配置（如 100ms/200ms）。
模拟输出（AO）模块：
输出信号类型：电流信号（4-20mA，负载电阻≤500Ω）、电压信号（0-10V，负载电阻≥1kΩ）。
分辨率：16 位。
精度：满量程误差≤±0.1%（25℃环境），输出纹波≤10mV（峰峰值）。
响应时间：从 0% 到 100% 满量程输出≤100ms（电流输出）、≤50ms（电压输出）。
安装与配置指南
硬件安装流程
安装环境要求：模块需安装在标准 19 英寸工业控制柜内，避免阳光直射、粉尘、腐蚀性气体及剧烈振动；控制柜内需预留散热空间（模块上下方间距≥50mm），若环境温度超过 55℃，需配备散热风扇或空调。
安装步骤：

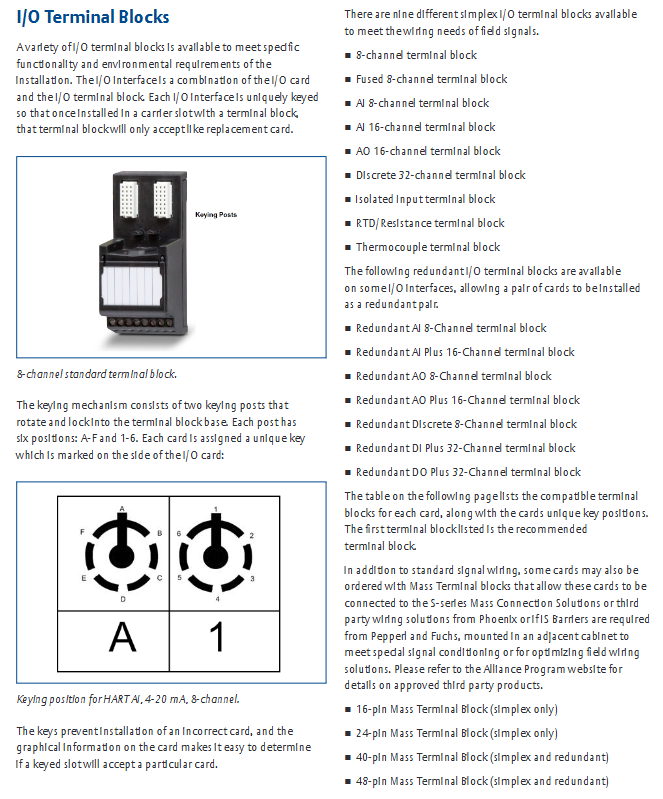

先将 I/O 底座（需与模块型号匹配）固定在控制柜的 DIN 导轨上，确保底座安装牢固，无松动。
连接底座的电源电缆（通常为 24V DC，注意正负极极性）和通信电缆（与 DeltaV/Ovation 系统的 I/O 链路连接，如 PROFIBUS、EtherNet/IP）。
将模块对准底座的卡槽，垂直插入并按压至 “咔嗒” 声，确认模块与底座接触良好（热插拔时需先断开模块的信号回路，再进行插拔）。
连接现场信号线：数字信号采用屏蔽双绞线（屏蔽层单端接地），模拟信号采用双绞屏蔽线（屏蔽层两端接地），避免与动力电缆平行敷设（间距≥300mm）。
系统配置步骤
软件工具：使用 DeltaV Explorer（适配 DeltaV 系统）或 Ovation Configuration Studio（适配 Ovation 系统）进行模块配置。
配置流程：
在软件中添加 “S 系列 I/O 模块”，选择对应的模块型号（如 SDI810、SAI830），并分配唯一的 “模块地址”（与硬件拨码开关设置一致，避免地址冲突）。
配置通道参数：
数字输入模块：设置 “输入类型”（干触点 / 湿触点）、“边缘检测”（上升沿 / 下降沿）、“滤波时间”（如 1ms/10ms，抑制噪声）。
数字输出模块：设置 “输出类型”（晶体管 / 继电器）、“故障处理”（如故障时输出保持 / 归零）。
模拟输入模块：设置 “信号类型”（4-20mA/Pt100/J 型热电偶）、“量程范围”（如 4-20mA 对应 0-100kPa 压力）、“冷端补偿方式”（内部补偿 / 外部补偿，热电偶输入）。
模拟输出模块：设置 “信号类型”（4-20mA/0-10V）、“量程范围”、“手动输出值”（调试用）。
下载配置文件至模块，完成后通过软件监控模块的 “在线状态”，确认无配置错误（如 “地址冲突”“信号不匹配”）。
功能特性与应用场景
核心功能亮点
信号调理功能：模拟 I/O 模块内置 “信号调理电路”，可对现场采集的弱信号（如热电偶的 mV 级信号）进行放大、滤波，减少噪声干扰；同时支持 “断线检测”（如 RTD 开路、电流信号断线时，模块触发故障报警）。
冗余配置支持：部分关键模块（如模拟输入、数字输出模块）支持 “1:1 冗余”，即主模块与备用模块同时运行，当主模块故障时，备用模块自动切换（切换时间≤100ms），保障控制回路不中断，适用于安全关键场景（如石油化工的紧急停车系统）。
系统集成性：模块与 DeltaV/Ovation 系统无缝集成，支持 “全局数据库” 共享，模块采集的信号可直接用于系统的控制算法、报警逻辑及历史数据存储；同时支持 “OPC 协议”，可与第三方系统（如 MES 生产执行系统）通信，实现数据交互。
安全认证：部分模块通过 “ATEX 认证”“IECEx 认证”，适用于爆炸性危险环境（如 Zone 2、Class I Division 2）；同时符合 “EN 61000” 电磁兼容性（EMC）标准，抗电磁辐射和静电放电能力强。
典型应用场景
石油化工行业：用于采集反应釜的温度（热电偶 / RTD 输入）、压力（4-20mA 输入）信号，通过数字输出模块驱动进料阀、出料阀动作，模拟输出模块控制调节阀的开度，实现反应过程的精准控制。
电力行业：适配火电厂的 Ovation 控制系统，采集锅炉的蒸汽压力、水位（差压变送器 4-20mA 信号），通过模拟输出模块控制给水泵的转速，数字输入模块监测风机、泵的运行状态（如过载报警）。
水处理行业：数字输入模块采集液位开关、流量开关的状态，模拟输入模块采集水质传感器（如 pH 值、浊度）的信号，数字输出模块驱动电磁阀、水泵，实现水处理流程的自动化启停与调节。
故障诊断与维护
常见故障与排查方法
文档提供 “故障诊断流程图”，针对模块的典型故障给出排查步骤，核心故障类型及解决方案如下：
故障现象 可能原因 排查与解决方法
模块 “电源灯不亮” 1. 底座电源电缆未接好或断线；2. 电源电压异常（如低于 18V DC）；3. 模块内部电源故障 1. 检查电源电缆的连接（正负极是否接反）；2. 用万用表测量电源电压，确保在 18~30V DC 范围内；3. 更换模块，测试是否恢复正常
数字输入模块 “无信号输入” 1. 现场信号线断线或接触不良；2. 输入类型配置错误（如干触点配置为湿触点）；3. 滤波时间设置过长 1. 检查现场信号线的通断（用万用表测量触点电阻）；2. 核对软件配置的 “输入类型” 与实际接线一致；3. 减小滤波时间（如从 10ms 改为 1ms）
模拟输出模块 “无输出信号” 1. 输出通道故障；2. 量程配置错误（如 4-20mA 配置为 0-10V）；3. 负载电阻超出额定范围 1. 切换至 “手动输出” 模式，观察是否有输出；2. 核对量程配置，重新下载配置文件；3. 测量负载电阻，确保电流输出负载≤500Ω，电压输出负载≥1kΩ
模块 “故障灯常亮” 1. 通道短路（如模拟输出模块负载短路）；2. 模块地址冲突；3. 配置文件错误 1. 断开现场信号线，检查是否仍报故障（排除短路问题）；2. 核对模块硬件拨码地址与软件配置地址一致；3. 重新下载正确的配置文件
日常维护建议
定期检查：每 3 个月检查一次模块的 LED 状态指示灯，确认无异常报警；同时检查模块与底座的连接是否牢固，现场信号线的接线端子是否松动（避免振动导致接触不良）。
清洁保养：每 6 个月用干燥的压缩空气（压力≤0.3MPa）清理模块表面的粉尘，避免粉尘堆积影响散热；若控制柜内有油污，可用蘸有异丙醇的软布擦拭模块外壳（注意避免液体进入模块内部）。
备件管理：针对关键模块（如冗余配置的模拟输入模块），建议储备 1-2 个备用模块，备用模块需定期通电测试（每 12 个月），确保性能正常。
