GE V7768 VME 单板计算机
时间: 2025-09-22浏览次数：

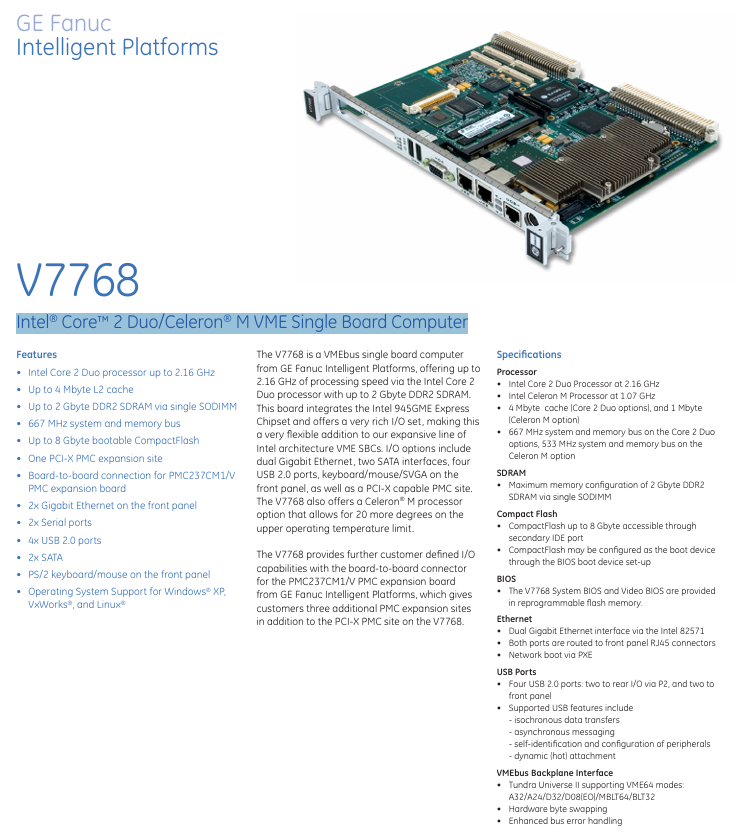

GE V7768 VME 单板计算机
GE V7768 VME 单板计算机
产品核心定位与优势
V7768 是一款基于 Intel 架构的 VME 总线单板计算机，主打高灵活性与丰富 I/O 扩展能力，适用于需要稳定嵌入式计算的工业场景。其核心优势包括：
支持 Intel Core 2 Duo/Celeron M 两种处理器，适配不同性能与温度需求；
集成多类型接口（双千兆以太网、SATA、USB 等），无需额外扩展即可满足基础连接需求；
提供 PCI-X PMC 扩展槽及板对板连接器，可进一步扩展 3 个 PMC 站点，适配复杂 I/O 场景；
兼容 Windows XP、VxWorks、Linux 等主流操作系统，适配多样软件环境。
硬件配置与性能参数
1. 处理器与存储
类别 具体配置
处理器 - Intel Core 2 Duo：最高 2.16GHz，4MB L2 缓存，667MHz 系统 / 内存总线
- Intel Celeron M：1.07GHz，1MB L2 缓存，533MHz 系统 / 内存总线
内存 最大 2GB DDR2 SDRAM（通过单条 SODIMM 插槽扩展）
存储扩展 支持最高 8GB CompactFlash（通过次要 IDE 端口访问，可配置为 BIOS 启动设备）
非易失性存储 32KB 非易失性 SRAM（用于保存关键数据）
2. 接口与扩展能力
V7768 接口覆盖网络、存储、外设、总线扩展等场景，具体如下：
网络接口：双千兆以太网（基于 Intel 82571 芯片），均通过前置面板 RJ45 连接器引出，支持 PXE 网络启动；
存储接口：2 个 SATA 接口（引出至后部 P2 接口），用于连接硬盘 / SSD；
USB 接口：4 个 USB 2.0 端口（2 个前置面板、2 个后部 P2 接口），支持同步数据传输、外设自动识别、热插拔；
串行接口：2 个 16550 兼容串口（DB-9 连接器），COM1 前置、COM2 后部，支持最高 115K 波特率，含 16 字节 FIFO；
人机交互接口：前置面板集成 PS/2 键盘 / 鼠标接口与 SVGA 显示接口；
总线与扩展：
VME 总线：支持 VME64 模式（A32/A24/D32/D08 (EO)/MBLT64/BLT32），含硬件字节交换、增强型总线错误处理；
PMC 扩展：1 个 133MHz PCI-X PMC 插槽，支持 VITA35 标准；通过板对板连接器搭配 PMC237CM1/V 扩展板，可额外增加 3 个 32 位 / 33MHz PMC 站点。
3. 定时器与监控功能
可编程定时器：2 个 16 位定时器 + 2 个 32 位定时器，映射至 PCI 内存空间，支持软件编程与 PCI 总线中断；
看门狗定时器：可配置时间间隔，支持中断触发与板级复位，提升系统稳定性；
BIOS：系统 BIOS 与视频 BIOS 存储于可重编程闪存，支持启动设备配置。
物理与环境参数
1. 物理规格
外形：6U（4HP）单槽 Eurocard 标准尺寸；
尺寸：高度 9.2 英寸（233.4mm）、深度 6.3 英寸（160mm）、厚度 0.8 英寸（20.3mm）；
后部过渡模块兼容性：支持 ACC-0602RC-100、ACC-0603RC-100，用于扩展后部 I/O。
2. 电源要求
+5VDC（±5%）：典型值未标注，最大值未标注（注：不含 PMC 扩展槽功耗）；
+12VDC（±5%）：电流＜1mA；
-12VDC（±5%）：电流＜1mA（VME 接口允许最低电压 - 4.875V）。
3. 环境适应性
环境指标 要求
工作温度 Intel Celeron M 版本：0~+70℃；Intel Core 2 Duo 版本：0~+55℃
存储温度 -40~+80℃
工作海拔 0~10,000 英尺（3,000 米）
存储海拔 0~40,000 英尺（12,000 米）
湿度 工作 / 存储：5%~95% 相对湿度（无冷凝）
散热要求 强制风冷，散热器出口处最小风速 400 LFM（线性英尺 / 分钟）
平均无故障时间（MTBF） 需联系厂商获取具体数据
