Foxboro PBCO-D8-009 终端板(TB)
产品基础定位与核心作用

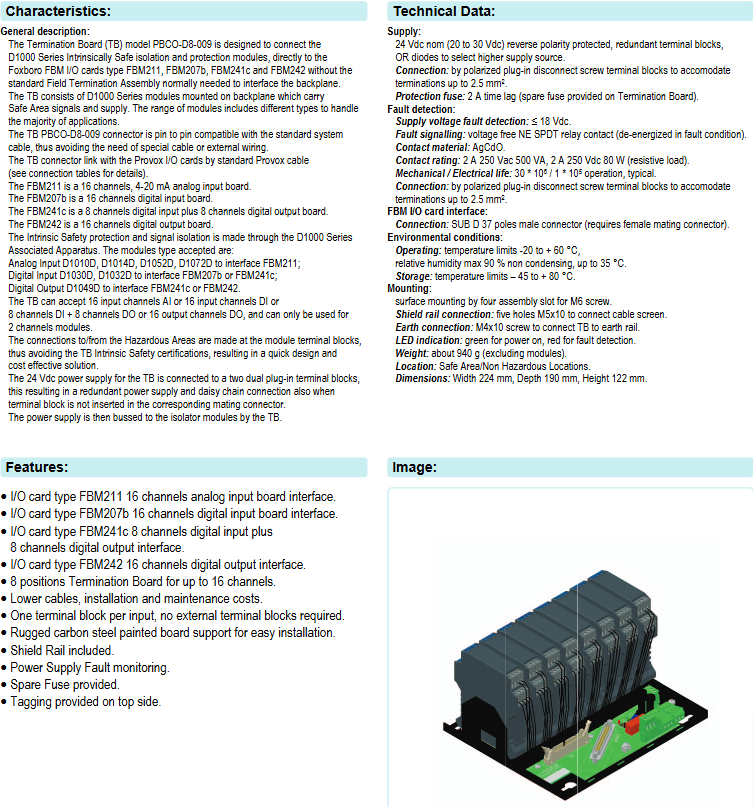

PBCO-D8-009 是 G.M. International 推出的终端板(Termination Board,简称 TB),核心功能是直接连接 D1000 系列本质安全型隔离与保护模块,与 Foxboro FBM 系列 I/O 卡(FBM211、FBM207b、FBM241c、FBM242)对接,无需常规现场终端组件(Field Termination Assembly)即可实现背板接口连接,简化工业控制系统中安全区与危险区的信号传输链路,兼具成本效益与设计便捷性。
兼容设备与模块配置
(一)兼容的 FBM I/O 卡类型及参数
终端板针对不同信号类型的 FBM 卡提供专属接口,各卡功能与通道配置如下:
FBM I/O 卡型号 类型 通道配置 核心用途
FBM211 模拟输入(AI)板 16 通道,4-20mA 信号 接收现场模拟量信号(如传感器数据)
FBM207b 数字输入(DI)板 16 通道 接收现场数字量输入信号(如开关状态、接近传感器信号)
FBM241c 数字输入 / 输出(DI/DO)板 8 通道 DI + 8 通道 DO 同时接收数字输入信号、输出控制信号(如驱动电磁阀)
FBM242 数字输出(DO)板 16 通道 输出数字控制信号(如控制执行器、指示灯)
(二)匹配的 D1000 系列模块
终端板需搭配 D1000 系列本质安全型模块实现信号隔离与保护,不同 I/O 卡对应模块类型固定,具体如下:
FBM I/O 卡型号 匹配 D1000 模块类型 模块功能
FBM211(模拟输入) D1010D、D1014D、D1052D、D1072D 模拟信号隔离,支持 4-20mA 信号传输,部分模块(D1010D/D1014D)兼容 HART 协议
FBM207b(数字输入)、FBM241c(DI 部分) D1030D、D1032D 数字输入信号隔离,适配电压无触点信号、接近传感器信号
FBM241c(DO 部分)、FBM242(数字输出) D1049D 数字输出信号隔离,驱动电磁阀等负载,支持负载诊断
(三)通道容量限制
终端板仅支持2 通道模块,单块 TB 可实现的通道配置为以下任一:
16 通道模拟输入(AI)
16 通道数字输入(DI)
8 通道数字输入 + 8 通道数字输出(DI+DO)
16 通道数字输出(DO)

核心功能与产品亮点
简化接线与兼容性:
终端板连接器与标准系统电缆 “针对针兼容”,无需专用电缆或外部额外布线;与 Provox I/O 卡通过标准 Provox 电缆连接,降低接线复杂度与成本。
本质安全与隔离保护:
依赖 D1000 系列关联设备实现本质安全防护与信号隔离,危险区与安全区的连接仅通过模块端子排完成,终端板无需单独进行本质安全认证,缩短设计周期。
冗余供电与灵活扩展:
24Vdc 电源通过双插件端子排接入,支持冗余供电与菊花链连接(即使端子排未插入对应配对连接器也可实现),电源经终端板总线分配至隔离模块,保障供电稳定性。
便捷安装与维护:
配备坚固的碳钢涂漆板支架,支持表面安装(4 个 M6 螺丝安装槽);
自带屏蔽轨(Shield Rail),5 个 M5x10 孔用于电缆屏蔽层连接,1 个 M4x10 螺丝用于接地;
提供备用保险丝(2A 延时型)、电源故障监控功能,顶部支持标签标注,降低维护难度。
状态可视化:
配备 LED 指示灯 —— 绿色表示电源正常,红色表示故障检测(如电源电压异常),直观反馈设备运行状态。
技术规格参数
(一)电源与保护
参数类别 具体规格
电源输入 标称 24Vdc,输入范围 20-30Vdc,具备反极性保护
电源选择 内置 OR 二极管,可自动选择更高电压的电源源
保护保险丝 2A 延时型(板载备用保险丝)
故障检测 电源电压故障阈值:≤18Vdc;故障信号通过无电压 NE SPDT 继电器触点输出(故障时继电器失电)
继电器参数 触点材质:AgCdO;触点额定值:2A 250Vac(500VA)、2A 250Vdc(80W,阻性负载);机械寿命 3×10⁶ 次,电气寿命 1×10⁵ 次
(二)连接接口
接口类型 规格与用途
端子排 极化插件式断开螺丝端子排,支持最大 2.5mm² 导线
FBM I/O 卡接口 SUB D 37 针公连接器(需搭配母连接器使用)
屏蔽与接地 屏蔽轨(5 个 M5x10 孔)、接地螺丝(M4x10)
(三)环境与物理特性
参数类别 具体规格
工作环境 温度:-20~+60°C;相对湿度:≤90%(35°C 以下,无冷凝)
存储环境 温度:-45~+80°C
安装方式 表面安装

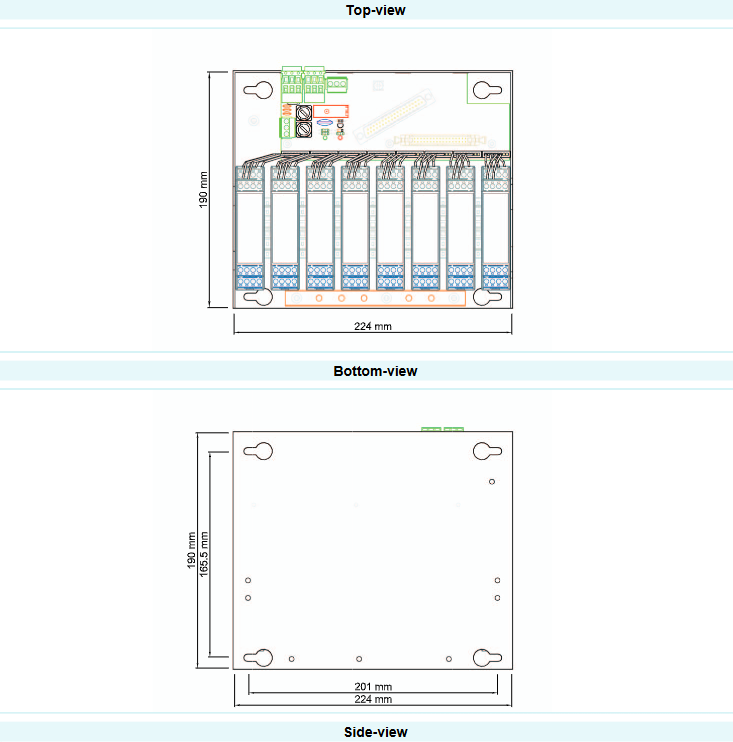

尺寸(宽 × 深 × 高) 224mm × 190mm × 122mm
重量 约 940g(不含模块)
适用区域 安全区 / 非危险区域

接线与回路设计
文档提供详细的回路图(Loop Diagrams)与连接表(Connections Tables),明确危险区(HAZARDOUS AREA)与安全区(SAFE AREA)的信号流向,核心接线逻辑如下:
(一)FBM211(16AI)与 FBM207b(16DI)
FBM211:搭配 D1014D 等模拟模块,危险区现场设备(如 4-20mA 变送器)通过模块端子排接入,信号经隔离后传输至 FBM211 的对应通道,部分模块支持 HART 多路复用(HART Multiplexer)。
FBM207b:搭配 D1032D 等数字模块,危险区电压无触点信号、接近传感器信号经模块隔离后,接入 FBM207b 的数字输入通道。
(二)FBM241c(8DI+8DO)与 FBM242(16DO)

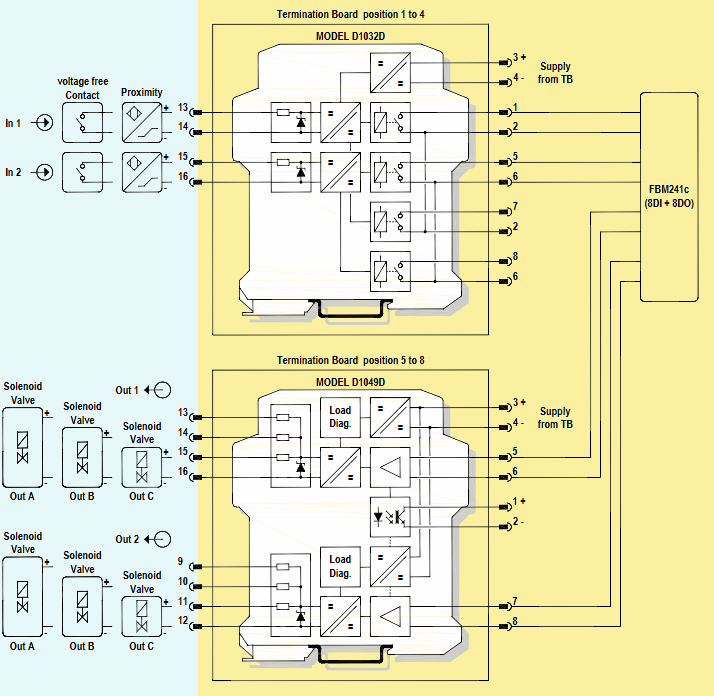

FBM241c:DI 部分(1-4 号终端板位置)搭配 D1032D 模块接入数字输入信号;DO 部分(5-8 号终端板位置)搭配 D1049D 模块,输出信号驱动危险区电磁阀等负载,支持负载诊断。
FBM242:全通道(1-8 号终端板位置)搭配 D1049D 模块,输出数字控制信号至危险区负载(如电磁阀),模块负责信号隔离与负载状态监测。
所有接线表均明确 “现场设备 - 模块端子排 - 终端板连接器引脚 - FBM 卡通道 - 冗余连接器引脚” 的对应关系,且 FBM 卡接口(CON4)均为 SUB D 37 针公连接器,屏蔽层统一连接至引脚 1 的屏蔽端子排。
订购信息
产品型号:PBCO-D8-009
产品描述:8 位终端板,适配 Foxboro FBM I/O 卡(FBM211、FBM207b、FBM241c、FBM242),需搭配 D1000 系列本质安全型模块使用。
