ASEM HT2150/QT2150 无风扇面板式工控机（IPC）
时间: 2025-09-20浏览次数：
ASEM HT2150/QT2150 无风扇面板式工控机（IPC）
ASEM HT2150/QT2150 无风扇面板式工控机（IPC）
产品定位与核心亮点
（一）基础定位
HT2150 与 QT2150 是 ASEM 推出的入门级无风扇面板式工控机（Panel IPC），基于 Intel® Bay Trail™ 系统级芯片（SoC）平台，主打高性价比，适用于工业自动化、人机交互（HMI）、边缘计算等场景，尤其适合对设备体积、散热及稳定性有要求的工业环境。
（二）核心亮点
无风扇设计：采用被动散热，避免风扇故障导致的设备停机，适应 0°C~50°C 宽工作温度范围，提升工业场景下的可靠性。
灵活的显示与触控配置：覆盖多种尺寸与比例的 LED 背光 TFT LCD 屏，支持电阻式与电容式触控，满足不同操作需求。
高性能硬件基础：搭载 Intel® Celeron® J1900 四核处理器，内存可扩展至 8GB，配合丰富存储接口，兼顾运算与数据存储能力。
多版本与扩展能力：提供 “SL 短深度版”（体积更紧凑）与 “S0 扩展版”（支持加装额外接口板），适配不同安装空间与功能需求。
工业级防护与供电：正面防护等级达 IP66，支持 24VDC 隔离电源输入，可选集成 UPS（需外接电池组），保障设备在复杂工业环境下稳定运行。
软件与远程支持：预装 UBIQUITY 远程协助软件（通过端到端 VPN 实现远程访问），可选 FactoryTalk® Optix™ 软件用于 HMI 与边缘计算应用，支持 32/64 位操作系统。
硬件规格与配置
（一）核心硬件参数
硬件类别 具体配置
处理器 Intel® Celeron® J1900 四核处理器，基础频率 2.0GHz，支持 64 位运算，2MB L2 缓存（板载焊接，不可更换）
显卡 集成 Intel® HD Graphics，核心频率 688MHz（Turbo 模式 854MHz），支持 LVDS 8 位 / 色数字接口
内存（RAM） 1 个 DDR3 SODIMM 插槽，支持 1GB/2GB/4GB/8GB 内存扩展
存储接口 - 1 个 SATA II 标准 CFast 插槽（后置外部访问，支持启动）
- 1 个板载 mSATA 连接器（支持 SATA II SSD，用于扩展存储）
网络接口 2 个千兆以太网口（RJ45，Intel® I210 芯片），支持 “巨型帧（Jumbo Frame）” 与 “网络唤醒（Wake on Lan）” 功能
USB 接口 - 后置：1 个 USB 3.0（Type-A）、1 个 USB 2.0（Type-A）
- 前置（仅 QT2150）：1 个 USB 2.0（Type-A，带防护）
电源输入 24VDC 隔离电源（输入范围 18~32VDC），可选 UPS 套件（需外接电池组），支持 ATX 模式供电
（二）显示与触控配置
HT2150 与 QT2150 针对显示与触控提供差异化选择，覆盖不同尺寸、比例与触控类型，具体如下表：

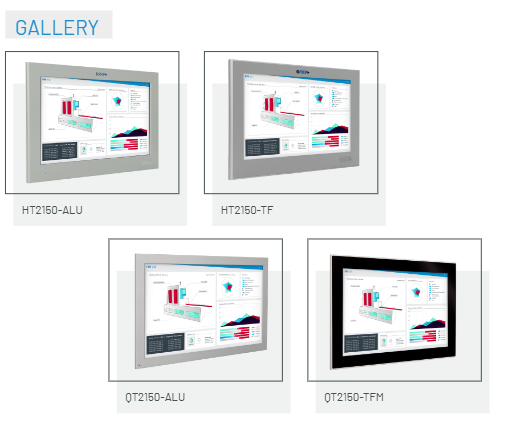

产品系列 屏幕尺寸与分辨率 屏幕比例 触控类型 前面板材质
HT2150 - 4:3 比例：6.5"（640x480）、8.4"（800x600）、10.4"（800x600）、12.1"（800x600/1024x768）、15"（1024x768）
- 宽屏（W）：7"（800x480）、10.1"（1280x800）、12.1"（1280x800）、15.6"（1366x768） 4:3 / 宽屏 5 线电阻式（HT2150）、投射式电容多点触控（HT2150-TFM） 铝合金（ALU）、铝合金纯平（TF）、铝合金 + 玻璃纯平（TFM）
QT2150 - 宽屏（W）：7"（800x480）、10.1"（1280x800）、12.1"（1280x800）、15.6"（1366x768）
- 4:3 比例：15"（1024x768，无 TFM 版本） 4:3 / 宽屏 5 线电阻式（QT2150）、投射式电容多点触控（QT2150-TFM） 铝合金纯平（TF）、铝合金 + 玻璃纯平（TFM，窄边框设计）
共性 所有屏幕均为 1600 万色 LED 背光 TFT LCD，正面防护等级 IP66 - - -

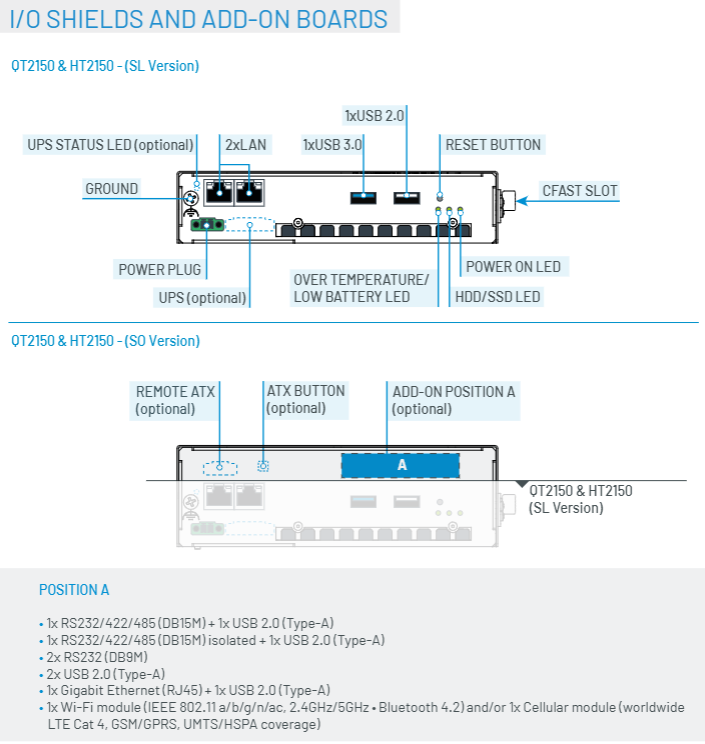

（三）扩展接口（仅 S0 版本支持）
S0 版本预留 1 个扩展接口位（Position A），可加装多种附加板卡，满足个性化功能需求，可选扩展模块包括：
通信类：1 个 RS232/422/485（DB15M）+1 个 USB 2.0；1 个隔离式 RS232/422/485（DB15M）+1 个 USB 2.0；2 个 RS232（DB9M）。
USB 扩展：1 个 / 2 个 USB 2.0（Type-A）。
网络扩展：1 个千兆以太网口（RJ45，Intel® I210）+1 个 USB 2.0。
现场总线扩展：1 个 NETcore X 板卡（支持 EtherCAT、EtherNet IP、PROFINET、PROFIBUS、CANopen 协议）。
无线扩展：1 个无线 / Bluetooth / 调制解调器适配器。
产品版本差异
HT2150 与 QT2150 均提供 SL 版 与 S0 版 两种形态，核心差异在于体积与扩展能力：
版本类型 核心特点 适用场景
SL 短深度版 深度尺寸更小，结构紧凑，无扩展接口位 安装空间有限、无需额外扩展功能的场景（如小型控制柜、紧凑生产线）
S0 扩展版 预留 1 个扩展接口位（Position A），可加装附加板卡 需扩展通信接口、现场总线或无线功能的复杂工业场景（如大型自动化系统、多设备联动场景）
软件与合规性
（一）支持的操作系统
已认证兼容的操作系统包括：
Microsoft Windows 7 Pro/Ultimate（32/64 位）
Microsoft Windows Embedded Standard 7E/7P（32/64 位）
Microsoft Windows 8.1 Industry Pro（32/64 位）
Microsoft Windows 10 IoT Enterprise 2016/2019（64 位）
（二）预装与可选软件
预装软件：UBIQUITY 远程协助软件，支持通过端到端 VPN 连接实现远程设备访问与维护，降低现场运维成本。
可选软件：FactoryTalk® Optix™ 软件，用于 HMI 界面开发与边缘计算应用，适配工业场景下的实时数据处理与可视化需求。
（三）认证与合规
安全认证：CE 认证、cULus LISTED（符合 IEC/EN/UL 61010 标准，适用于测量、控制和实验室用电气设备安全要求）。
防护等级：正面 IP66（防尘、防水溅），适应工业现场的粉尘、潮湿环境。
其他关键特性
UPS 功能（可选）：支持集成 UPS 模块，需搭配外接电池组，可在断电时临时供电，防止数据丢失或设备异常关机。
状态指示：配备电源指示灯、硬盘 / SSD 指示灯、过热 / 低电量指示灯（UPS 功能启用时）、UPS 状态指示灯，便于实时监控设备运行状态。
安装方式：支持面板安装（Panel mounting），适配工业控制柜的标准安装场景，SL 版的短深度设计进一步降低安装空间需求。
