Konica Minolta CM-3700A-U Plus 分光光度计
时间: 2025-09-20浏览次数：
Konica Minolta CM-3700A-U Plus 分光光度计
Konica Minolta CM-3700A-U Plus 分光光度计
设备基本信息
（一）设备简介
CM-3700A-U Plus 是一款反射式高精度固定式分光光度计，专为各类工业领域测量颜色及色差而研发，能满足工业生产中对颜色质量控制的高精度需求。
（二）包装与保护
需妥善保存设备运输时的所有包装材料（纸箱、缓冲材料、塑料袋等），因设备为精密测量仪器，后续维修运输时需用这些材料减少震动和冲击；若包装材料丢失或损坏，需联系授权服务机构。
设备出厂时，目标掩模未安装在目标掩模安装部位，而是安装了保护盖以保护样品测量部件（积分球开口）。使用前需取下保护盖，运输时则需装上保护盖，同时要妥善存放和使用随设备附带的保护盖。
使用注意事项
（一）操作环境
设备应在环境温度 13-33°C、相对湿度≤80%（33°C 时）且无冷凝的环境中安装使用，超出此范围会影响设备性能。
设备及标配交流适配器（AC-A312F）仅设计用于室内，禁止户外使用，以防雨水等因素损坏设备。
设备由精密电子元件构成，禁止拆解或改装，否则可能导致故障、触电、火灾等事故；设备属于 2 级污染等级产品，适合在制造环境、实验室、仓库等不易接触金属粉尘和冷凝水的场所使用；同时属于 I 类过电压类别产品，需连接到采取措施限制暂态过电压至较低水平的电路。
防止异物进入设备，设备接触水或金属时使用极度危险；避免设备暴露在阳光直射或加热设备附近，以防内部温度过高导致故障；避免设备经历剧烈温度变化和冷凝；禁止在多尘、有烟雾、有化学气体或极度潮湿的环境中使用设备；设备使用海拔不可超过 2000 米；避免在强磁场设备（如扬声器）附近使用设备。
（二）系统相关
避免设备遭受强烈振动或冲击；不要拉扯、强行弯曲或对连接的线缆施加过大压力，以防线缆断裂。
设备的样品测量口和积分球内部是光学系统的高精度部件，需保持清洁，避免撞击，设备不使用时需安装目标掩模并覆盖样品测量口。
设备及适配器属于 B 类 EMC 产品，在家庭环境使用可能造成无线电干扰，用户需采取适当措施解决；设备遭遇强外部静电时，显示屏可能黑屏或显示异常，与外部设备的通信也可能中断，此时需关闭电源后重新开启，且重启时需在关闭电源后等待几秒再开机。
设备应连接到噪声尽可能小的电源；设备符合《测量、控制和实验室用电气设备 - 电磁兼容性（EMC）要求 - 第 1 部分：一般要求》（欧盟协调标准 EN 61326 - 1:2021），一致性验证在柯尼卡美能达的测试条件下，于相关协调标准规定的工业电磁环境中进行，抗扰度测试中持续干扰导致的性能下降限值不超过柯尼卡美能达重复性规格（ΔE*ab）的 4 倍。
设备出现故障或异常行为时，需立即关闭电源、断开适配器插头，并参考 “故障排除”（第 29 页）；设备发生故障时，禁止自行拆解维修，需联系授权服务机构。
（三）测量相关
确保设备开口处无灰尘或污垢进入；设备长期使用后，受环境等因素影响，测量值可能出现偏差，为保证测量精度，建议定期进行白校准。
（四）白校准板
白校准板的校准数据在 23°C 下测量，为获得最高绝对测量精度，校准和测量应在 23°C 下进行；避免校准板刮擦或沾染污垢；校准板安装在样品架上时禁止移动，以防刮擦；不使用时需盖上盖子，避免暴露在外部光线中。
（五）目标掩模
不要用手触摸目标掩模内表面（白色涂层表面），避免其沾染污垢或刮擦；不使用时需将其放入设备的附件存储空间，防止暴露在外部光线中。
（六）电源相关
设备不使用时需关闭电源；使用指定交流适配器并连接至符合要求的电源插座；使用额定电压（±10% 范围内）的交流电源；确保适配器输出插头不短路，否则可能引发火灾或触电；不要将适配器连接到过载的电路，使用时也不要用布或其他材料包裹覆盖适配器，以防触电或火灾；从设备上拆卸适配器时，需先从插座上拔下电源线，再拔下输出插头。
存储、清洁、运输与维护
（一）存储注意事项
设备应在温度 0-40°C、相对湿度≤80%（35°C 时）且无冷凝的环境中存储，高温高湿环境会影响设备性能，建议在室温或接近室温下与干燥剂一同存储。
避免设备存储在阳光直射或加热设备附近，以防内部温度过高导致故障；存储时防止设备出现冷凝，运输到存储地点时也要注意避免温度骤变引发冷凝。
不要在多尘、有烟雾、有化学气体的环境中存储设备，以防性能下降或故障；设备不使用时需装上保护盖，防止积分球内部进尘影响测量精度；不要让设备长时间安装着目标掩模；不要将设备留在车辆驾驶室或后备箱，以防温湿度超出允许存储范围导致故障。
白校准板暴露在光线中可能变色，不使用时需盖上盖子；目标掩模暴露在光线中可能变色，不使用时需放入设备附件存储空间，既避免光线照射，又防止刮擦和积尘；设备长期不使用时，需放入运输包装中妥善存放；操作附件存储空间的开合部位时，注意避免夹伤。
（二）清洁注意事项
设备表面脏污时，用柔软的干布擦拭，禁止使用有机溶剂（如石脑油、稀释剂）或其他化学试剂清洁。
镜头或接收器窗口有灰尘污垢时，用吹尘器吹除，禁止使用有机溶剂或其他化学试剂；白校准板、零校准盒内部、目标掩模（除内侧白色涂层表面外）脏污时，用柔软、干净的干布擦拭，难以清除的污垢可用蘸有乙醇的布擦拭，布脏后需清洗，禁止使用有机溶剂或其他化学试剂。
目标掩模内侧白色涂层表面或积分球内部脏污时，需联系授权服务机构；无法通过上述方法清除污垢或设备出现刮擦时，联系授权服务机构；设备故障时，禁止自行拆解维修，需联系授权服务机构。
（三）运输注意事项
运输设备前，需取下目标掩模并装上保护盖，保护样品测量部件（积分球开口）；设备约重 18kg，移动（包括运输）设备时需由两名或以上人员操作。
运输设备时必须使用包装材料，减少震动和冲击；设备送修时，需将设备及所有附件打包寄出。
（四）维护与检查

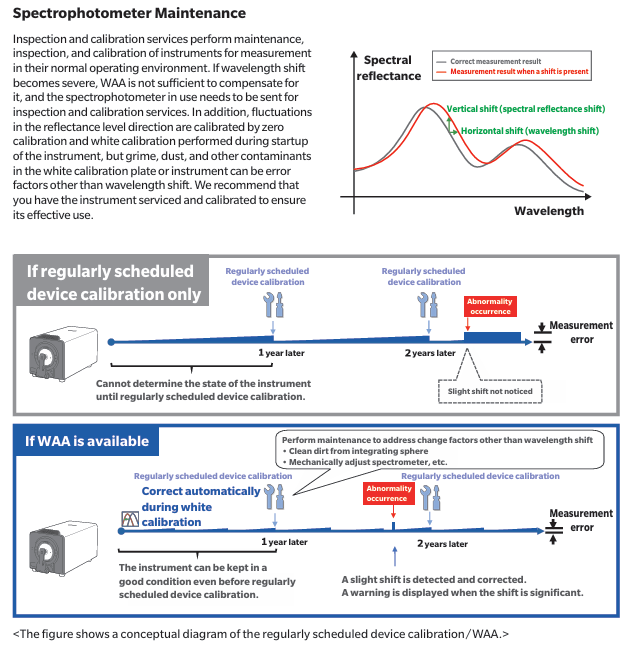

为保证测量精度，设备应每年进行一次检查，具体检查事宜可联系就近的柯尼卡美能达授权服务机构。
（五）处置方法
需按照当地法律法规，正确处置或回收设备、所有附件及包装材料，确保符合环保和相关规定要求。
附件信息

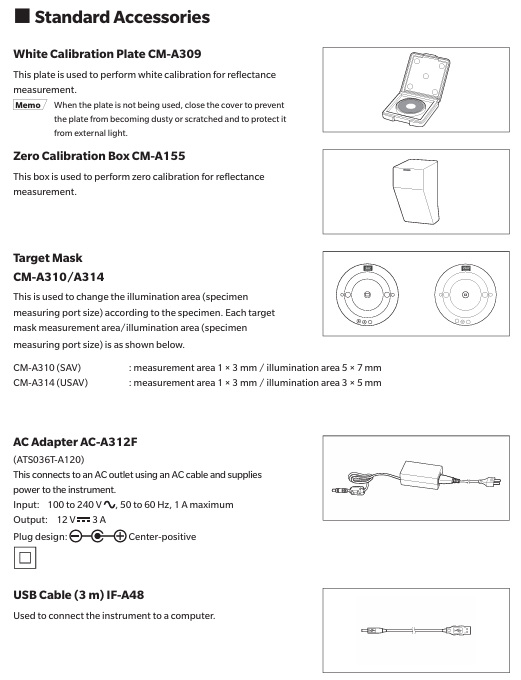

（一）标准附件
附件名称 型号 用途 使用注意事项
白校准板 CM-A309 用于反射率测量的白校准 不使用时需盖上盖子，防止积尘、刮擦和暴露在外部光线中
零校准盒 CM-A155 用于反射率测量的零校准 使用时需正确安装，避免施加外力导致掉落，保持内部清洁，防止刮擦和沾染指纹，脏污时按规定清洁，损坏无法清洁时需更换
目标掩模 CM-A310/A314 根据样品调整照明区域（样品测量口尺寸），CM-A310（SAV）测量区域 1×3mm、照明区域 5×7mm；CM-A314（USAV）测量区域 1×3mm、照明区域 3×5mm 零校准或白校准时必须使用 CM-A310（SAV），安装时注意方向，避免刮擦内侧白色涂层表面，不使用时放入附件存储空间
交流适配器 AC-A312F（ATS036T-A120） 通过交流电缆连接电源插座，为设备供电，输入 100-240V、50-60Hz、最大 1A，输出 12V 3A，插头为中心正极 必须使用该标配适配器，连接时确保插头完全插入，避免短路、过载，使用时不包裹覆盖
USB 电缆 IF-A48（3m） 用于连接设备和计算机 连接时确保方向正确、连接牢固，插拔时握住插头，不拉扯线缆，保证线缆长度足够，避免张力导致连接故障或线缆断裂

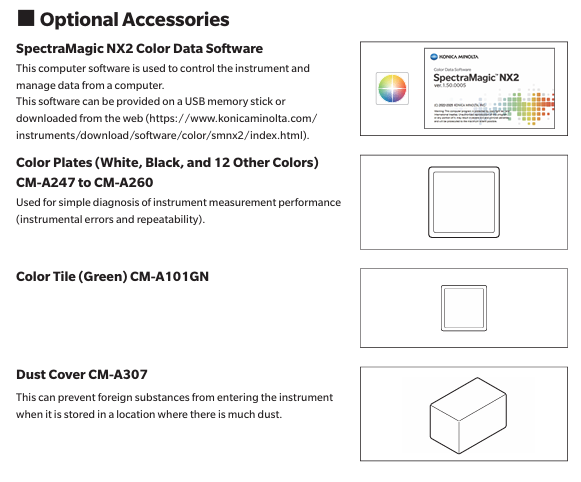

（二）可选附件
附件名称 型号 / 相关信息 用途 获取方式 / 使用说明
SpectraMagic NX2 颜色数据软件 - 用于从计算机控制设备和管理数据 可通过 USB 闪存盘获取或从官网（https://www.konicaminolta.com/instruments/download/software/color/smnx2/index.html）下载，使用需参考该软件说明书
色板（白色、黑色及其他 12 种颜色） CM-A247 至 CM-A260 用于简单诊断设备测量性能（仪器误差和重复性） 使用时按规定操作，确保测量条件符合要求
绿色色片 CM-A101GN - 按相关操作规范使用，辅助进行特定测量或校准
防尘罩 CM-A307 设备存储在多尘环境时，防止异物进入设备 覆盖设备时确保贴合，不影响设备正常散热（非工作状态下使用）
系统 diagram 与部件信息
（一）系统 diagram
CM-3700A-U Plus 分光光度计可连接标配附件（白校准板 CM-A309、零校准盒 CM-A155、目标掩模 CM-A310/SAV、CM-A314/USAV、交流适配器 AC-A312F、USB 电缆 IF-A48）和可选附件（SpectraMagic NX2 颜色数据软件、14 色板 CM-A247 至 CM-A260、绿色色片 CM-A101GN、防尘罩 CM-A307），通过 USB 电缆与计算机连接，实现计算机对设备的控制和数据管理。
（二）部件名称与功能
部件编号 部件名称 功能
① 目标掩模 根据待测量样品选择 5×7mm（SAV）或 3×5mm（USAV）的照明区域，安装到设备上
② 样品架 用于安装反射率测量样品、白校准板或零校准盒
③ 环境温湿度计 测量测量环境的温度和湿度
④ 夹具安装螺丝孔 用于安装夹具或其他部件以固定样品
⑤ 功能接地端子 连接接地线时使用，将接地线夹在螺丝和垫圈之间
⑥ USB 连接端子（B 型） 通过标配 USB 电缆（IF-A48）连接设备和计算机
⑦ 交流适配器输入端子 连接提供的交流适配器
⑧ 附件存储空间 存放白校准板、零校准盒、目标掩模等附件
（三）指示灯
操作键与电源键
电源键（POWER）：用于开启 / 关闭设备电源，按一次开机，长按关机；电源开启时，键上方 LED 灯呈蓝色亮起；LED 灯闪烁时表示电源开启 / 关闭过程中，此时不可拔下交流适配器。
测量键（MEASURE）：蓝色亮起表示可进行测量；橙色亮起表示未完成校准；不亮表示正在测量或电源关闭。
状态面板
测量模式指示灯（SCI、SCE、REF、KREF.）：LED 灯亮起表示通过计算机软件设置的测量模式，“SCI + SCE” 模式时 SCI 和 SCE 灯同时亮起；REF 表示反射率测量。
测量区域指示灯（1X3）：指示测量区域规格。
通信状态指示灯（CONNECT）：设备与计算机（连接 PC 软件）连接时亮起。
