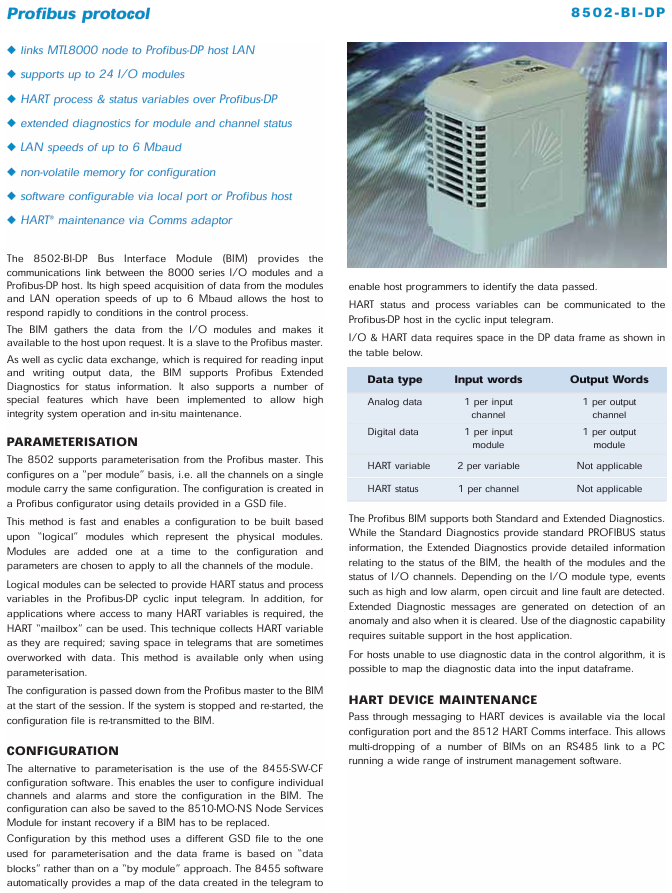

MTL 8502-BI-DP 总线接口模块（BIM）
MTL 8502-BI-DP 总线接口模块（BIM）
8502-BI-DP 是一款用于将 MTL8000 系列节点接入 Profibus-DP 主机局域网的总线接口模块（BIM），具备高速数据传输、灵活配置、丰富诊断及 HART 协议支持等功能，适用于工业控制场景中 I/O 模块与主机的通信连接，以下是具体内容总结：
核心功能与通信能力
基础连接与扩展：作为 MTL8000 系列 I/O 模块与 Profibus-DP 主机的通信桥梁，支持最多 24 个 I/O 模块接入，为主机快速响应控制过程中的工况提供保障。
高速数据传输：局域网（LAN）运行速率最高可达 6M 波特（6000kbaud），同时能高速采集 I/O 模块数据，满足工业控制对实时性的要求。
数据与协议支持：支持 Profibus-DP 协议，可通过该协议传输 HART 过程变量与状态变量；除循环数据交换（用于读写 I/O 数据）外，还支持 Profibus 扩展诊断功能，提供模块、通道状态等详细信息，助力系统高完整性运行与现场维护。
配置方式
8502-BI-DP 提供两种主要配置方式，满足不同场景下的设置需求：
配置方式 工具 / 依赖 核心特点 适用场景
参数化配置 Profibus 配置器、GSD 文件 按 “模块级” 配置，单个模块下所有通道配置一致；配置基于 “逻辑模块”（对应物理模块），需在配置器中逐个添加模块并选择参数；支持 HART “邮箱” 功能，按需收集 HART 变量，节省电报数据空间；会话启动时，配置从 Profibus 主机下发至 BIM，系统重启后会重新传输配置 追求配置效率，且模块内通道需求统一的场景
软件配置 8455-SW-CF 配置软件、8510-MO-NS 节点服务模块 支持 “通道级” 独立配置，可单独设置每个通道及报警；配置可存储于 BIM，也可保存到 8510-MO-NS 模块，方便 BIM 更换时快速恢复；使用独立 GSD 文件，数据帧基于 “数据块” 构建，软件会自动生成电报数据映射表，便于主机程序员识别数据 需灵活设置单个通道，或需保障配置可快速恢复的场景
此外，地址可通过 BIM 软件设置、Profibus “Set Slave Address” 命令设置，或 8510-NS-MO 模块的开关设置；8510-NS-MO 模块还具备自动配置功能。
数据帧与诊断
1. 数据帧占用空间
不同数据类型在 DP 数据帧中的输入 / 输出字占用情况如下：
数据类型 标准与扩展诊断输入字 输出字
模拟量数据 每个输入通道 1 字 每个输出通道 1 字
数字量数据 每个输入模块 1 字 每个输出模块 1 字
HART 变量 每个变量 2 字 不适用
HART 状态 每个通道 1 字 不适用
同时，DP 数据帧大小可配置，最大 244 字节；输入数据（含 2 字节状态字）最大 244 字节，输出数据（含 2 字节控制字）最大 244 字节，输入 + 输出数据总量最大 296 字节；诊断电报固定为 78 字节。
2. 诊断功能
标准诊断：提供常规 Profibus 状态信息，满足基础故障识别需求。
扩展诊断：提供更详细的状态数据，包括 BIM 自身状态、I/O 模块健康状况、通道状态（如高低报警、开路、线路故障等，依 I/O 模块类型而定）；异常发生及清除时均会生成扩展诊断消息，需主机应用提供相应支持才能使用；若主机无法在控制算法中使用诊断数据，可将诊断数据映射到输入数据帧。
HART 设备维护
支持通过本地配置端口和 8512 HART 通信接口，实现与 HART 设备的透传通信。多个 BIM 可在 RS485 总线上实现多站连接，接入运行各类仪表管理软件的 PC，方便对 HART 设备进行集中维护与管理。
硬件与电气规格
1. LAN 接口参数
协议与标准：遵循 Profibus-DP（符合 EN50170 标准），传输标准为 RS485；LAN、Railbus 与电源间隔离度达 500V。
传输速率与最大距离：不同速率对应不同总线段最大长度（基于阻抗 135-165Ω、单位长度电容≤30pF/m 的电缆），具体如下：
速率（kbaud） 9.6 19.2 93.75 187.5 500 1500 6000
最大长度（米） 1200 1200 1200 1000 400 200 100
软件故障处理：软件发生故障时，模块会进入故障安全（failsafe）模式，保障系统安全性。
2. 电源与机械规格
电源：Railbus（12V）电流典型值 420mA，-40°C 时最大值 520mA。
机械尺寸：模块宽度 63mm，重量约 350g。
3. LED 指示灯含义
通过不同颜色 LED 的亮灭、闪烁状态，反馈模块各类运行信息，具体如下：
指示灯 状态 含义
电源（绿色） OFF 电源故障
ON 电源正常
闪烁 /
故障（红色） OFF 正常
ON 故障安全模式或故障
闪烁 /
通信（黄色） OFF 内部状态（上电时）
ON 内部状态
闪烁 通信故障（闪烁）/ 通信正常（闪烁，需结合上下文）
LAN A（黄色） OFF 电源关闭
ON LAN 有活动
闪烁 无 LAN 活动（慢闪）
配置（黄色） OFF 未定义（存在错误）
ON 配置器已连接
闪烁 配置器未连接
Railbus（黄色） OFF Railbus 故障
ON Railbus 正常
闪烁 无对应状态
