ABB DO880 Ability™系统800xA®硬件选择器
产品概述
DO880是一款用于 ABB Ability™系统800xA®的 16 通道 24V 数字输出模块，适用于单配置或冗余配置场景。它具备强大的功能特性与可靠的性能，旨在满足工业自动化控制中的多样化需求。
核心功能与优势
通道与输出特性：拥有 16 个通道，输出为 24V 直流电流源模式，单通道最大持续输出电流达 0.5A。每个通道均配备电流限制与过温保护功能，还集成了 EMC 保护组件、感性负载抑制电路、输出状态指示 LED 以及通往 Modulebus的隔离屏障，确保输出稳定可靠。
诊断与监测功能：支持回路监测，可对负载短路和开路进行监督，且监测限值可配置。无需输出脉冲即可诊断输出开关状态，板载先进诊断功能。同时，具备输出状态指示灯（指示激活 / 错误状态），对于常通电通道还支持降级模式（DO880件/克）起支持）。
安全认证与可靠性：输出驱动器容错能力为 1（符合 IEC 61508标准） ，在非激励（ND）系统中，即使输出驱动器出现错误，输出仍可控制。该模块通过了 IEC 61508的 SIL3 认证和 EN 954-1的 4 类认证，具备高可靠性和安全性。
技术参数详情
电气参数：隔离方式为组间对地隔离，输出具备短路保护和电流限制功能。最大现场电缆长度 600 米，额定绝缘电压 50V，介电测试电压 500V 交流。功率耗散 5.6W ，在 + 5V模块、+24V模块和 + 24V 外部的电流消耗分别为 45mA、最大 50mA 和 10mA。
诊断与监督参数：前面板设有 F（故障）、R（运行）、W（警告）以及1-16通道状态/错误指示灯每个通道的过程功率可配置，回路监督的回路电阻可在 50Ω 至 2kΩ之间配置，内部电路能指示模块错误、模块警告和内部通道错误等状态。

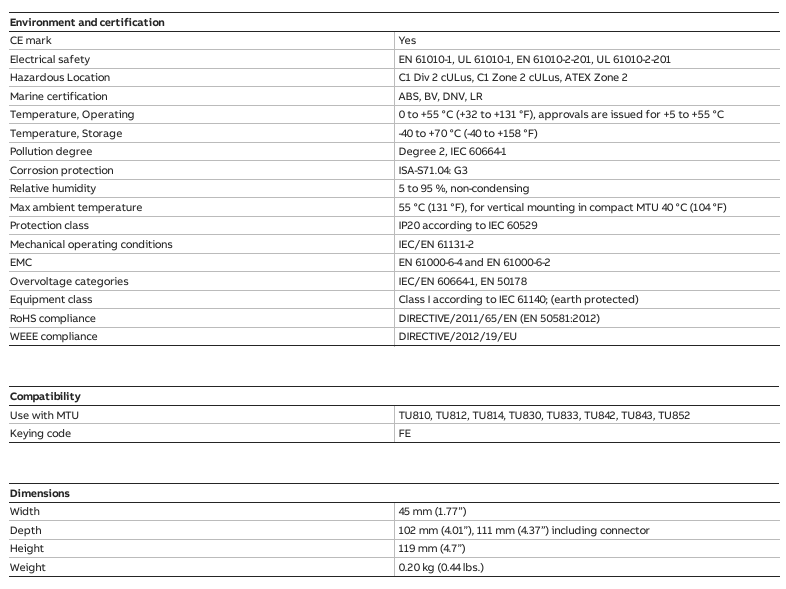

环境参数：通过 CE 认证，符合多项电气安全标准，如 EN 61010-1、UL 61010-1等。适用于危险场所（C1 2区cULus、C1 2区c ULus、ATEX 2区）获得多项船级社认证（ABS、BV、DNV、LR）工作温度为 0 至 + 55°C（MTU）中为 40°C）存储温度 - 40 至 + 70°C相对湿度 5% 至 95%（无冷凝），污染等级 2 级，腐蚀防护符合 ISA-S71.04:G3标准，防护等级为 IP20满足 IEC/EN 61131-2的机械操作条件和 英语61000-6-4、英语61000-6-2的 EMC 标准，过电压类别符合相关标准，设备符合 RoHS 和 WEEE 指令。
尺寸与兼容性
尺寸规格：模块宽度 45mm，深度 102mm（连接器为111mm）高度 119mm，重量 0.20kg。
兼容性：可与 图810、图812、图814、图830、图833、图842、图843、图852配合使用，键控代码为 FE。
