GE VMIVE-3115-010 32通道12位模拟输出板

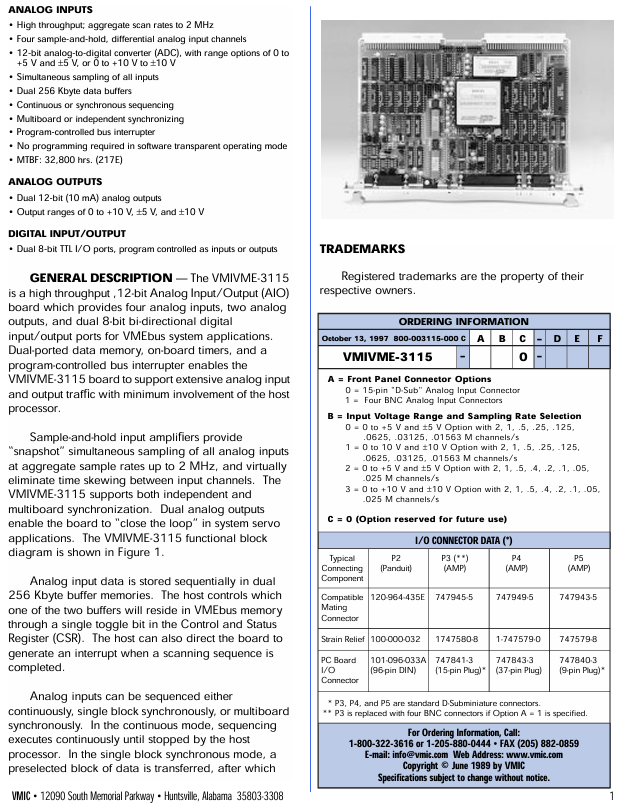

模拟输入
•高吞吐量；聚合扫描速率为2 MHz
•四个采样保持差分模拟输入通道
•12位模数转换器（ADC），范围选项为0至+5 V和±5 V，或0至+10 V至±10 V
•同时对所有输入进行采样
•双256KB数据缓冲区
•连续或同步测序
•多板或独立同步
•程控母线断路器
•在软件透明操作模式下无需编程
•平均故障间隔时间：32800小时（217E）
模拟输出
•双12位（10mA）模拟输出
•输出范围为0至+10 V、±5 V和±10 V
数字输入/输出
•双8位TTL I/O端口，作为输入或输出进行程序控制
概述
VMIVME-3115是一个高吞吐量、12位模拟输入/输出（AIO）板，为VMEbus系统应用提供四个模拟输入、两个模拟输出和双8位双向数字输入/输出端口。
双端口数据存储器、板载定时器和程控总线中断器使VMVME-3115板能够支持广泛的模拟输入和输出流量，同时尽量减少主处理器的参与。
采样和保持输入放大器以高达2 MHz的总采样率对所有模拟输入进行“快照”同步采样，并几乎消除了输入通道之间的时间偏差。VMVME-3115支持独立和多板同步。双模拟输出使电路板能够在系统伺服应用中“闭环”。
模拟输入数据顺序存储在双256KB缓冲存储器中。主机通过控制和状态寄存器（CSR）中的单个切换位控制两个缓冲区中的哪一个将驻留在VMEbus存储器中。当扫描序列完成时，主机还可以指示板生成中断。
模拟输入可以连续排序、单块同步排序或多板同步排序。在连续模式下，执行排序直到被主处理器停止。在单块同步模式下，传输预选数据块，之后VMIC•12090 South Memorial Parkway•Huntsville，Alabama 35803-3308测序停止。多板同步可以应用于连续或单块模式，指定的板控制其他VMVME-3115板。

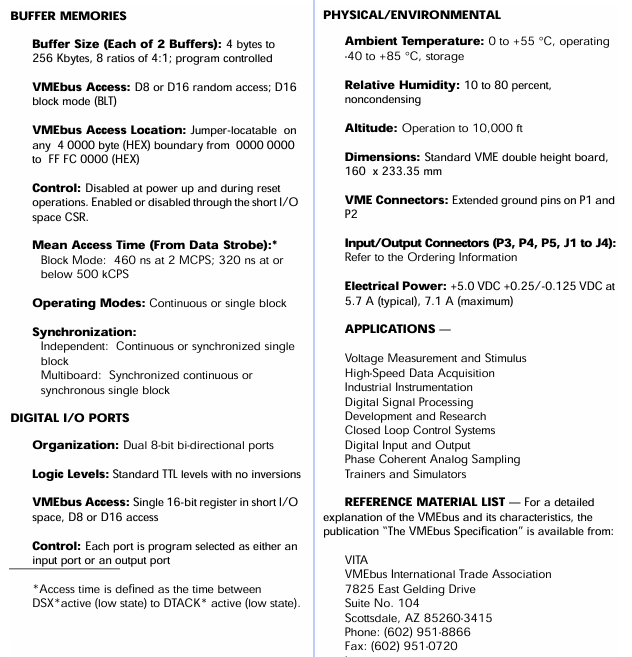

每个缓冲存储器显示为256KB的VMEbus存储器。为了简化自动系统配置，在加电和重置操作期间禁用缓冲区。为了支持多个VMIVE-3115板而不需要额外的存储空间，可以通过I/O空间CSR中的控制位完全从VMEbus存储器中删除缓冲区。缓冲区可跨接在VMEbus内存空间中的任何40000字节（HEX）边界上。支持块模式D16数据传输（BLT）。
双模拟输出通道可以在±10V的最大输出范围内驱动10mA负载。在线或离线（断开）操作由程序控制。每个模拟输出直接由VMEbus短I/O空间中的单个16位字控制。
功能特性
序列启动：扫描可以编程为根据主机的直接命令或外部TTL触发事件开始。模拟输入的扫描速率由程序控制。
外部触发线还可用于同步多个VMIVE-3115板，以同时对大型模拟信号阵列进行采样。对于多板同步，一个特定的VMIVE-3115板被指定为同步主板，而其余板则被指定为从板。然后，主控器控制所有从板的顺序。
数字I/O端口：双8位TTL数据端口提供16位并行数字输入和输出能力。每个端口都可以被程序配置为输入或输出端口，并且可以在板的控制寄存器所在的短I/O空间中访问。
I/O寻址：可寻址为16个连续的16位寄存器，位于短监督或短非特权I/O空间内的任何16字边界上。
存储器寻址：模数转换器（ADC）缓冲器看起来像传统的
VME主机的内存。该板占用的总内存空间为256KB，可以位于VMEbus内存空间中任何40000字节（HEX）边界上的程序。VMIVME-3115缓冲区可以通过CSR控制位从VMEbus存储器中删除（屏蔽）。
I/O地址选择：短I/O空间中的板地址由板载现场可选跳线选择。
除插槽1外，任何插槽都支持操作。
访问权限：对地址修饰符进行解码，以支持监督访问、非特权访问或同时支持这两种访问。提供跳线以支持此功能，并且出厂时已配置为两种访问方式。解码的修饰码包括09、0A、0B、0D、0E、0F、2D、29、39、3A、3B、3D、3E和3F。
VMEbus中断：VMVME-3115可编程为在任一缓冲区已满时生成IRQ1至IRQ7。中断响应向量由板载中断向量寄存器控制。
板标识：板标识寄存器（BIR）包含VMVME-3115标识码。
透明操作：重置时建立以下
默认条件：独立连续运行
最大块大小（256KB）
15.625 kHz扫描速率
模拟输出关闭
数字端口作为输入
VMEbus合规性：符合VMEbus规范C.1版
A32/A24/A16:D16/D08（EO）DTB从站：BLT
D16奴隶
中断器I（1）至I（7）ROAK（DYN）
中断向量：D08（O）（DYN）
6U外形尺寸
中断事件：缓冲区已满
25°C时的电气规格
模拟输入：
输入通道数量：四个差分通道；跳线可选
转换器通道：两个采样和保持放大器：八个（每个输入两个频道）
分辨率：12位
电压范围：0至+5V，±5V（选项X-0-X和X-2-X），或0至+10V，±10V（选项X-1-X和X-3-X）
输入采样：同时对所有模拟输入进行采样
通道间相位偏移：在20 kHz时小于0.1°
扫描速率（1）：程序控制范围为15.625 kCPS至2 MCPS。请参阅订购信息。
采集时间：与转换周期相同。 .
转换周期（沉降加转换）：1毫秒x 2000000/扫描速率。见附注3。
数据编码：二进制补码或偏移二进制
增益误差：最大±0.05%
输入偏移：最大±5 mV
输入阻抗：4 kW，差分；8kW，10V输入选项
输入保护：±25V；±40 V，10 V输入选项
最大采样率：1.0 MCPS（2通道）或0.5 MCPS（4通道），跳线可选
共模抑制：1 kHz时为72 dB；差模
共模范围：±10 V（选项X-0-X和X-2-X）±20 V（选项X-1-X和X-3-X）
串扰抑制：1 kHz时为72 dB
