GE Fanuc Automation VMIVE-4140 32通道12位模拟输出板
核心功能与特性
通道与精度配置：具备 32 个模拟输出通道（可通过订购选项调整为 16 通道），每个通道配备独立 12 位 D/A 转换器（DAC）确保输出精度；支持软件选择单极性（0 至 + 2.5V、0 至 + 5V、0 至 + 10V）或双极性（±2.5V、±5V、±10V）电压范围，适配不同应用需求。
输出性能：单通道最大输出电流为 ±10mA在线状态下输出阻抗＜0.8Ω，离线状态下＞10Ω；具备输出短路保护功能，可承受对地无限时短路，且能抵御 ±25V瞬态过压（持续 1 秒），保障设备安全。
更新与校准机制：支持随机更新（非扫描）模式，输出采用双缓冲设计，可通过软件或外部同步信号触发更新；无需手动校准，仅需一个基准电位器，系统复位或软件指令即可启动自动校准，校准后会生成包含 32 个通道在 6 种电压范围下的偏移与增益系数表，存储于 RAM 中供输出调整时调用。
自检与诊断：系统复位后自动运行自检程序，自检寄存器可反馈结果（成功 / 失败）及故障通道信息；输出可与现场接线断开，实现离线自检，同时板载丰富诊断测试功能，便于故障排查。
前端面板设计：配备状态 LED 指示灯（复位后点亮，自检与自动校准成功后熄灭，可通过软件控制开关）；提供模拟输出连接器、基准电压访问接口（带隔离 BNC 连接器及调节功能），以及外部同步信号连接器，操作与监测便捷。
技术参数
（一）功能特性参数
参数类别 具体内容
转换与精度 微分非线性最大 0.030% 量程（全工作温度范围内单调）；积分非线性最大 0.030% 量程（参考最佳拟合直线）；初始精度（+25℃）：增益误差 ±0.03% 设定值 ±0.025% 量程 ±1.5mV偏移误差同增益误差计算逻辑
稳定性 温度漂移：±35ppm设定值 ±25ppm量程 ±30μV/℃（最大）长期漂移：±45ppm设定值 ±30ppm量程 ±50μV/1000小时（最大）
噪声与干扰 输出噪声（3σ 标准偏差）：10Hz-10kHz频段最大 4mV 峰峰值，10Hz-20MHz频段最大 30mV 峰峰值（不含跳变与通道切换噪声）；通道间串扰抑制：DC-1kHz频段最小 70dB
响应速度 建立时间（0.01% 精度）：满量程阶跃时 18μs半量程阶跃时 12μs数据跳变脉冲：最大 5μV・s；通道切换脉冲：最大 1μV・s
总线与访问 兼容 VME总线规范（美国国家标准协会/国际电气工程师协会标准1014-1987 IEC 821）和 297），支持 A32/A24/A16地址模式及 D16、D08（EO）数据访问；写访问时间最大 500ns（数据传输速率＜200kHz）最小可持续 VME总线数据传输率 200kHz基地址通过跳线设置，占用 128 字节连续地址空间
（二）物理与环境参数
参数类别 具体内容
尺寸 6U 单槽 欧洲信用卡版型：高度 233.4mm（9.2英寸）、深度160mm（6.3英寸）、厚度20.3mm（0.8英寸）
重量 最大 0.7kg
温度范围 工作温度 0-+65℃，存储温度 - 25-+85℃
湿度 20%-80% 相对湿度（无冷凝）
冷却方式 依赖 VME总线机箱强制风冷
电源需求+5VDC供电，最大电流 4.0A（运输时间）
海拔 最高 3000m（工作环境）
平均无故障时间（平均交易时间）107400小时（按 217F 标准）
外部触发 极性可编程；电平为 TTL 标准（VIH=2.0V，VIL=0.8V）最小脉冲宽度 1μs可通过前端面板 BNC 连接器或 VMEbus P2连接器接入

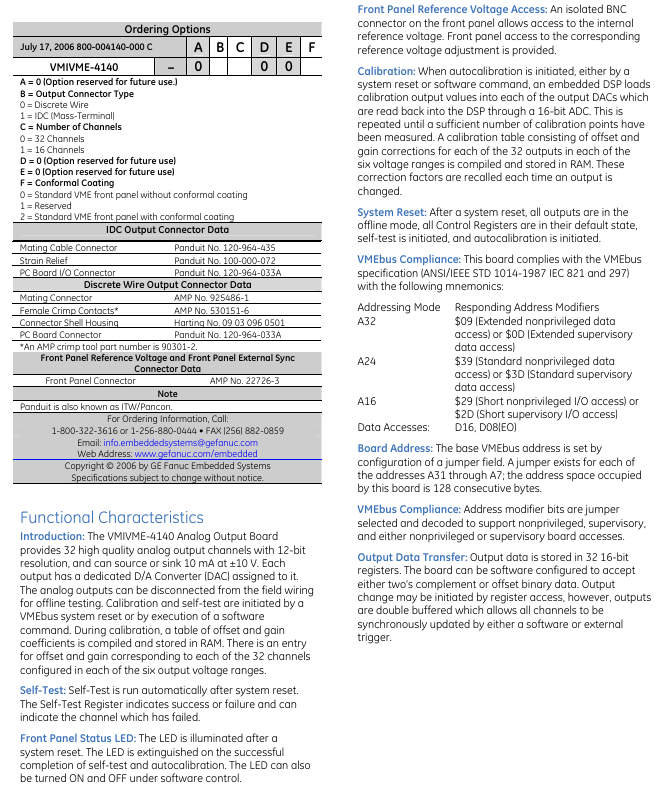

订购选项与配件
（一）订购代码规则
订购型号格式为 “VMIVME-4140–A B C D E F”各字母代表不同配置，具体含义如下：
A：预留选项（当前固定为 0，供未来扩展）
B：输出连接器类型（0 = 离散接线型，1=IDC集总端子型）
C：通道数量（0=32 通道，1=16 通道）
D、 E：预留选项（当前均固定为 0）
F： 共形涂层（0 = 标准 VME 前面板无涂层，1 = 预留，2 = 标准 VME 前面板带涂层）
（二）配套连接器与工具
连接器类型 型号 / 规格
IDC 输出连接器 配套线缆连接器：潘杜伊特120-964-435应变 救济：Panduit 100-000-072PCB输入/输出连接器：Panduit 120-964-033A
离散接线输出连接器 配套连接器：AMP 925486-1（中压端子）、AMP 530151-6（连接器外壳）、Harting 09 03 096 0501（PCB连接器）；压接工具：放大器90301-2
前端面板基准电压与外部同步连接器AMP 22726-3（注：Panduit）又名 ITW/Pancon）
应用场景
该模拟输出板适用于对模拟信号精度与稳定性要求较高的工业场景，主要包括：
数据采集系统：为系统提供精准模拟输出信号，辅助数据采集与分析。
控制系统：作为控制信号输出单元，驱动执行机构实现精准控制。
精密模拟激励：为测试、测量设备提供稳定的模拟激励信号。
自动测试设备（吃）：在自动化测试流程中，输出特定模拟信号以验证被测设备性能。
