Allen-Bradley 1485 系列 DeviceNet 介质系统
时间: 2025-09-18浏览次数：
Allen-Bradley 1485 系列 DeviceNet 介质系统
Allen-Bradley 1485 系列 DeviceNet 介质系统
文档核心框架与分类
文档按介质类型分为三大模块，覆盖 1485A/C/F/G/K/P/R/T 等多个 bulletin 型号组件，各模块下细分 “电缆 - 连接器 - 辅助组件”，形成完整的 DeviceNet 网络介质解决方案：
扁平介质系统（第 2-19 页）：含 KwikLink™ Lite 通用型、重型扁平电缆及配套连接器、分接电缆等；
圆形介质系统（第 20-34 页）：含粗细圆形电缆、插座、终端盒、T 型接口等；
辅助电源圆形介质系统（第 35-39 页）：含辅助电源线缆、穿板连接器、短路插头等。
核心组件技术规格
（一）扁平介质系统（KwikLink™系列）
扁平电缆
通用型 / 重型共性：4 芯非屏蔽设计，导体材质为镀锡退火铜，UL/CSA 认证，工作温度 - 25~+75°C（重型）/-10~+90°C（Lite 型），电压等级 600V（辅助电源型）/300V（信号型）；
差异点：重型电缆抗紫外线、耐油，适合户外 / 恶劣环境（如 UL TC 600V 75°C 耐晒）；Lite 型为 CL2/CM 认证，适合室内布线（如 19/21 AWG 导体）。
典型尺寸：重型电缆宽 19.3mm（0.76in），Lite 型宽 10.16mm（0.40in），导体绝缘层为彩色 PVC（红 / 白 / 蓝 / 黑）。
扁平介质连接器

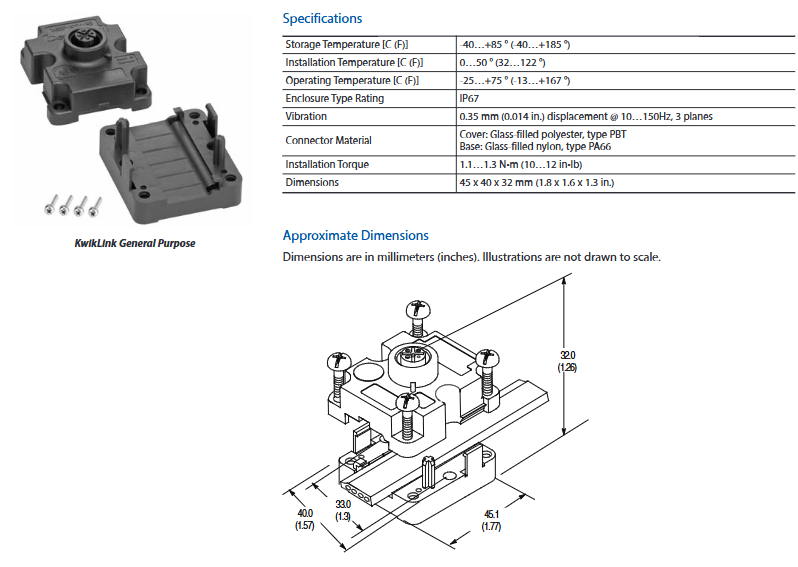

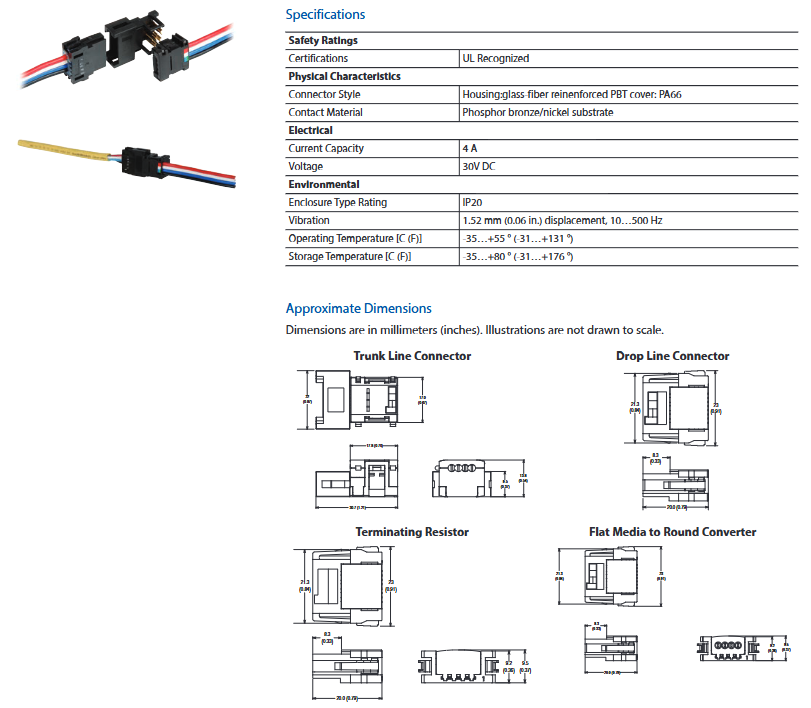

类型：干线连接器、分接连接器、扁平 - 圆形转换器、IDC（绝缘位移连接器）等；
核心参数：触点材质为磷青铜镀镍 / 镀金，电流容量 4A，电压 30V DC（Lite 型）/250V（重型），防护等级 IP20（Lite 型）/IP67（重型，NEMA 6P/13，1200 psi 冲洗）；
环境适应性：工作温度 - 35~+55°C（Lite 型）/-40~+100°C（重型），抗振动（1.52mm 位移，10~500Hz）。
辅助组件
分接电缆：油阻 PUR 外壳，22 AWG 电源线 + 24 AWG 信号线，直径 6mm，工作温度 - 20~+80°C；
终端块 IDC：触点镀金，支持 4A 电流，适合扁平电缆与设备的端子连接；
拼接套件：Valox 材质外壳，用于扁平电缆干线延长，防护等级 IP60（unsealed）/IP67（sealed）。
（二）圆形介质系统
圆形电缆
分类：按粗细分 “粗干线电缆”（12.2mm 直径，15 AWG+18 AWG 导体对 + 地线）和 “细干线电缆”（6.9mm 直径，22 AWG+24 AWG 导体对 + 地线）；
认证与等级：UL Type PLTC/CM/TC-ER，CSA AWM I/II，耐油、耐紫外线（粗电缆），工作温度 - 20~+70°C；
电流容量：粗电缆 8A（NEC 4A），细电缆 3A，电压 300V（粗）/250V（细）。
圆形介质连接器与接口
插座（Receptacle）：迷你型（Mini）/ 微型（Micro），触点镀金黄铜，防护等级 IP67（NEMA 6P），工作温度 - 40~+80°C；
终端盒（Terminal Chambers）：尼龙外壳，支持 M12 螺纹，适配 Mini/Micro 接头，抗冲击（5g）和振动（30~120Hz）；
T 型接口（T-port）：PUR/TPE 材质，Mini 型支持 8A 电流，Micro 型支持 4A，防护等级 IP67，适合分支布线；
穿板连接器（Bulkhead Pass-thru）：镍镀黄铜外壳，Mini 型 600V/8A，Micro 型 250V/4A，用于机柜穿板密封。
网络扩展组件
DeviceBox/DevicePort：2/4/8 端口，黑色耐化学聚合物材质，防护等级 IP67，支持粗 / 细电缆接入，适合多设备集中布线；
终端器（Terminator）：匹配 Mini/Micro 接头，250V/4~8A，用于总线终端阻抗匹配；
Y 型适配器：尼龙材质，IP20 防护，24V/8A，用于开放式布线的分支扩展。
（三）辅助电源圆形介质系统
专为 DeviceNet 设备提供辅助电源传输，核心组件包括：
辅助电源线缆
规格：16 AWG（600V）/18/22 AWG（300V），黄色油阻 PVC 外壳，UL STOOW/AWM 认证，工作温度 - 20~+105°C；
电流容量：16 AWG 达 10A，18/22 AWG 达 4A，适合高功率设备供电。
专用连接器
穿板连接器：Mini 型 600V/8A，防护等级 IP67，适配辅助电源电缆的机柜穿板；
电源 T 型接口：4 芯 Mini 接头，250V/4A，用于电源干线的分支供电；
短路插头：红色 Santoprene 材质，600V/10A，用于设备断电时的安全短路。
接线规范
4 芯引脚定义：1（黑，V-）、2（白 / 蓝，信号）、3（红 / 棕，V+）、4（绿，信号）；
辅助电源与信号电缆需分开布线，避免干扰。
共性技术要求与应用场景
认证与合规
所有组件均通过 UL/CSA 认证，部分符合 EN 标准（如 IP67 防护），满足工业环境安全要求（如 NEC、IEC 529）。
环境适应性
温度：多数组件工作温度覆盖 - 20~+70°C，重型组件可低至 - 40°C、高至 + 105°C；
防护：户外 / 恶劣环境组件（如重型扁平电缆、IP67 连接器）支持耐油、耐紫外线、高压冲洗（1200 psi）；
机械性能：抗振动（10~500Hz 位移）、抗冲击（5g），适合机床、自动化生产线等动态场景。
接线与安装
导体连接：优先采用 IDC（绝缘位移连接），减少接线误差；
屏蔽与接地：圆形电缆含地线，扁平电缆通过机柜接地夹单端接地，避免电磁干扰；
弯曲半径：所有电缆需满足 “10 倍直径” 的弯曲半径，防止导体断裂。
核心应用与选型建议
应用场景
室内自动化设备（如 PLC、传感器）：选 KwikLink™ Lite 扁平介质或细圆形介质；
户外 / 恶劣环境（如汽车生产线、食品加工）：选重型扁平介质或粗圆形介质（IP67 防护、耐油）；
高功率设备（如伺服电机）：搭配辅助电源圆形介质，16 AWG 电缆供电。
选型关键参数
电流：根据设备功率选电缆（如 3A 以下用细电缆，8A 以上用粗电缆）；
防护：潮湿 / 粉尘环境选 IP67 组件，干燥环境选 IP20/IP60；
温度：低温环境（如冷库）选 - 40°C 耐低温组件，高温环境（如冶金）选 + 105°C 耐高温电缆。
