Siemens 6ES7511-1AK02-0AB0 SIMATIC S7-1500 CPU 1511-1 PN中央处理器
时间: 2025-09-16浏览次数：
Siemens 6ES7511-1AK02-0AB0 SIMATIC S7-1500 CPU 1511-1 PN中央处理器
Siemens 6ES7511-1AK02-0AB0 SIMATIC S7-1500 CPU 1511-1 PN中央处理器
产品定位与核心标识
6ES7511-1AK02-0AB0 是西门子（Siemens）SIMATIC S7-1500 系列下的 CPU 1511-1 PN 中央处理器，专为中小型工业自动化场景设计，核心功能是整合逻辑控制、运动控制、过程控制与工业通信能力，适配离散制造（如机床、装配线）、过程工业（如化工、水处理）及混合控制场景，支持分布式 I/O 扩展，兼顾性能与灵活性。
核心硬件规格
1. 处理器与存储
类别 具体参数

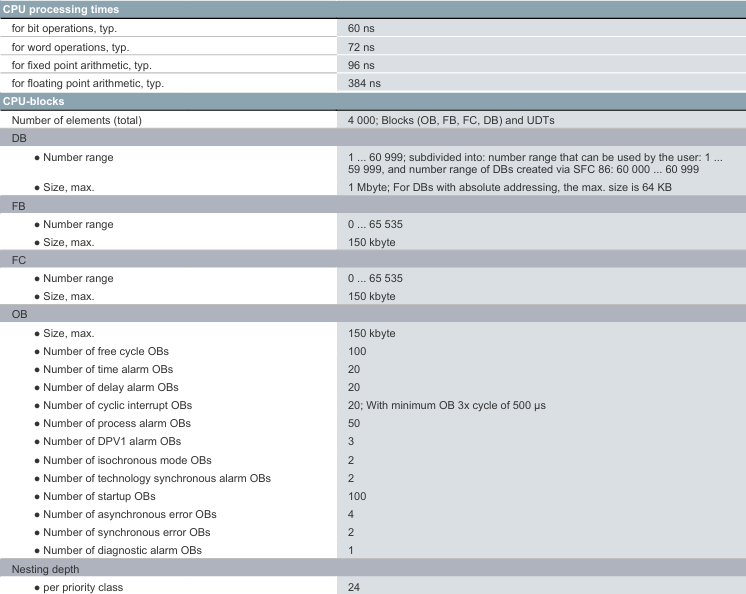

处理性能 位操作典型速度 60 ns、字操作 72 ns、定点算术 96 ns、浮点算术 384 ns，满足中小型系统实时控制需求
工作内存 - 程序内存：150 KB（存储用户程序与系统配置）
- 数据内存：1 MB（缓存过程数据、变量与状态信息）
装载内存 支持 1 个 SIMATIC 存储卡（必需，单独选购），最大容量 32 GB，用于程序存储、数据日志与固件升级
保持内存 - 标准保持区：128 KB（含定时器、计数器、标志位，实际可用 88 KB）
- 扩展保持区：1 MB（需搭配 60W 24/48/60 V DC HF 电源）
2. 电源与功耗
供电电压：24 V DC（工业标准直流供电），允许范围 19.2~28.8 V DC；
电流参数：额定电流 0.7 A，最大电流 0.95 A，冲击电流最大 1.9 A（I²t=0.02 A²・s）；
电源保护：支持反极性保护，避免接线错误损坏设备；
功耗：背板总线输入功率 10 W，平衡功耗 5.5 W，典型功耗 5.7 W，低功耗设计适配节能系统。
3. 物理尺寸与安装
外形尺寸：宽 35 mm × 高 147 mm × 深 129 mm（紧凑型设计，适配 S7-1500 标准机架）；
安装方式：DIN 导轨安装（符合 EN 50022 标准），单机架最多支持 32 个模块（CPU + 31 个扩展模块）；
重量：约 405 g，轻量化设计降低机架承重压力。
4. 显示与操作
显示屏：3.45 cm（1.36 英寸）小型显示面板，用于状态指示与基本操作；
操作按键：8 个功能键 + 2 个模式按钮（RUN/STOP），支持手动切换运行模式与参数设置；
指示灯：RUN/STOP、ERROR、MAINT、STOP ACTIVE 及 LINK TX/RX 状态灯，直观反馈设备运行与通信状态。
通信接口与协议
1. 核心通信接口
接口类型 数量与规格
PROFINET 接口 1 个集成 PROFINET IRT 接口（X1），含 2 个 RJ45 端口，内置交换机，支持 100 Mbps 速率，带 LINK TX/RX 指示灯
扩展通信 支持通过 CM/CP 模块扩展 PROFIBUS、以太网等接口，最多可插入 4 个 CM/CP 模块
2. 支持协议与功能

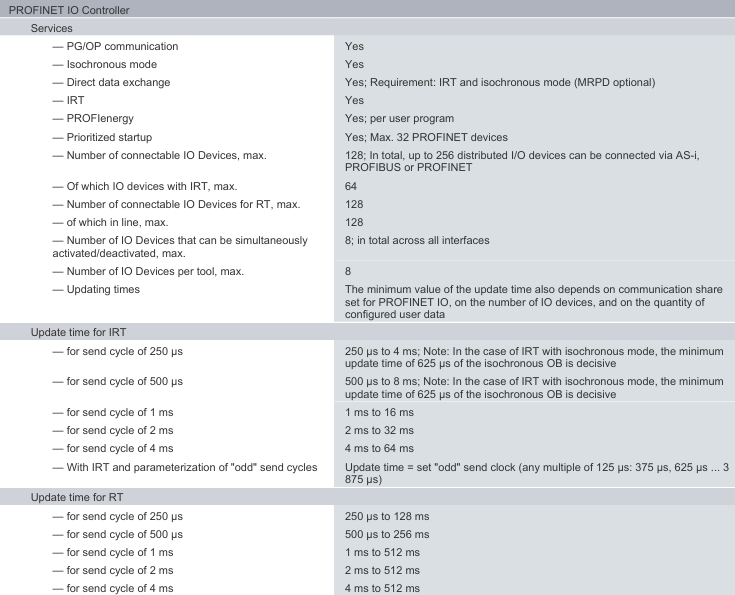

（1）PROFINET 核心功能
IO 控制器 / 设备：支持 PROFINET IO Controller 与 IO Device 双角色，最多连接 128 个 IO Device（其中 64 个支持 IRT），总分布式 I/O 设备（含 AS-i、PROFIBUS）最多 256 个；
实时性：IRT 模式下最小更新时间 250 μs（需配合等时模式 OB 6x，最小周期 625 μs），RT 模式下最小更新时间 250 μs；
冗余与安全：支持媒体冗余协议（MRP，符合 IEC 62439-2），环网切换时间典型 200 ms；支持 MRPD（需 IRT），实现无扰切换；支持 PROFIenergy 节能协议（需用户程序配置）。
（2）其他工业协议
工业以太网协议：TCP/IP、ISO-on-TCP（RFC1006）、UDP（支持组播，最大数据长度 2 KB）、DHCP、DNS、SNMP、DCP、LLDP；
SIMATIC 专用协议：S7 通信（客户端 / 服务器）、S7 路由（最多 16 条路径）、PG/OP 通信（支持 TLS V1.3 加密）；
开放协议：OPC UA（需 “Small” 运行许可证）、MODBUS TCP；
时间同步：支持 NTP 协议与 AS 内主从同步，硬件时钟备份时间 6 周（40℃ 环境下），日偏差最大 10 s（典型 2 s）。
3. 连接能力
最大连接数：96 个（含集成接口与扩展 CM/CP 接口），其中 10 个预留用于 ES/HMI/Web 通信；
S7 通信：支持加密 S7 通信，用户数据最大长度参考在线帮助；
Web 服务器：内置 Web 服务器，支持 HTTP/HTTPS 访问，可自定义用户页面，支持加密通信。
控制功能与性能
1. 程序与任务管理
（1）程序容量与块资源
资源类型 具体参数
数据块（DB） 最多 4000 个（含 UDT），地址范围 1~60999（用户可用 1~59999），单个 DB 最大 1 MB（绝对寻址 DB 最大 64 KB）
功能块（FB/FC） FB 与 FC 各最多 65535 个，单个 FB/FC/OB 最大 150 KB
组织块（OB） 支持多种 OB 类型：100 个自由循环 OB、20 个时间报警 OB、20 个循环中断 OB（最小周期 500 μs）、50 个过程报警 OB 等
（2）任务调度
支持优先级任务管理（0~15 级），每个优先级类嵌套深度 24 级；
等时模式支持分布式与集中式，最小 OB 6x 周期 625 μs（分布式）、1 ms（集中式），满足高精度同步控制需求。
2. 定时器与计数器
S7 定时器 / 计数器：各 2048 个，支持保持性（可配置）；
IEC 定时器 / 计数器：数量无限制（仅受内存限制），支持保持性配置；
时钟内存：8 个时钟内存位（1 个字节），用于生成周期性信号（如 0.5 s、1 s 脉冲）。
3. 技术功能（运动、过程控制）
（1）运动控制
资源支持：支持 Motion Control 技术对象，总资源 800 个，具体分配如下：
速度控制轴：40 资源 / 轴；定位轴：80 资源 / 轴；同步轴：160 资源 / 轴；
外部编码器：80 资源 / 个；输出凸轮：20 资源 / 个；凸轮轨迹：160 资源 / 个；探头：40 资源 / 个；
轴数量：4 ms 运动控制周期下最多 5 个定位轴，8 ms 周期下最多 10 个定位轴。
（2）过程控制
PID 控制器：支持 PID_Compact（通用 PID）、PID_3Step（阀门专用）、PID-Temp（温度专用），均带集成优化功能；
高速计数：支持高速计数器功能，适配脉冲信号采集（如编码器信号）。
4. 诊断与调试
诊断缓冲区：最多 1000 条记录（其中 500 条掉电保持），记录设备故障、程序错误等信息；
跟踪功能：最多 4 个可配置 Trace，每个 Trace 最大 512 KB 数据，用于记录变量变化与程序执行轨迹；
在线调试：支持 Team Engineering（最多 5 个工程系统并行在线访问），最多 8 个断点，支持变量状态监控与强制（最多 200 个外设 I/O 变量）。
环境适应性与认证
1. 环境参数
环境参数 具体指标
工作温度 - 水平安装：-25℃~60℃（显示屏 50℃ 时自动关闭）
- 垂直安装：-25℃~40℃（显示屏 40℃ 时自动关闭）
存储 / 运输温度 -40℃~70℃（无冷凝）
相对湿度 5%~95% RH（非冷凝）
安装海拔 最大 5000 m（海拔 > 2000 m 时需参考手册限制）
抗振动性能 符合 IEC 60068-2-6 标准，10~500 Hz 频率下最大加速度 5 m/s²
抗冲击性能 符合 IEC 60068-2-27 标准，15 g 加速度下持续 11 ms
2. 合规认证
安全认证：UL 508、CSA C22.2 No. 142、EN 61131-2；
电磁兼容（EMC）：EN 61000-6-2（工业环境抗干扰）、EN 61000-6-4（工业环境发射）；
危险环境认证：支持 EX Zone 2/22（需配合相应模块）；
区域合规：CE 标志，符合欧盟市场准入要求。
编程与安全
1. 编程软件与语言
支持软件：STEP 7 TIA Portal V15（固件 V2.5）及以上，V17 支持固件 V2.9；旧版本 TIA Portal 可兼容配置为 6ES7511-1AK01-0AB0；
编程语言：支持梯形图（LAD）、功能块图（FBD）、语句表（STL）、结构化文本（SCL）、顺序功能图（GRAPH），满足不同编程习惯。
2. 安全保护
程序保护：支持用户密码保护、块保护、复制保护（Know-how 保护），防止未授权修改与复制；
数据安全： confidential 配置数据保护，显示密码保护，支持三级访问权限（写保护、读 / 写保护、完全保护）；
通信加密：PG/OP 通信、Web 服务器、S7 通信支持 TLS V1.3 加密，OPC UA 支持多种安全策略（如 Basic256Sha256）。
