FlexConnect 解决方案（适用于 Foxboro I/A Series 100 I/O）
时间: 2025-09-11浏览次数：
FlexConnect 解决方案（适用于 Foxboro I/A Series 100 I/O）
FlexConnect 解决方案（适用于 Foxboro I/A Series 100 I/O）
核心定位与价值
FlexConnect 解决方案是针对 Foxboro I/A Series 100 I/O 系统的模块化、可扩展连接方案，核心价值在于打破传统 I/O 系统 “固定机柜安装” 的限制，通过远程 / 分布式连接能力、灵活的拓扑配置及高可靠性设计，适配工业现场（如化工、石油、电力等）复杂的安装环境与多样化的设备接入需求，同时简化布线、降低安装成本，并提升系统整体的可维护性与抗故障能力。

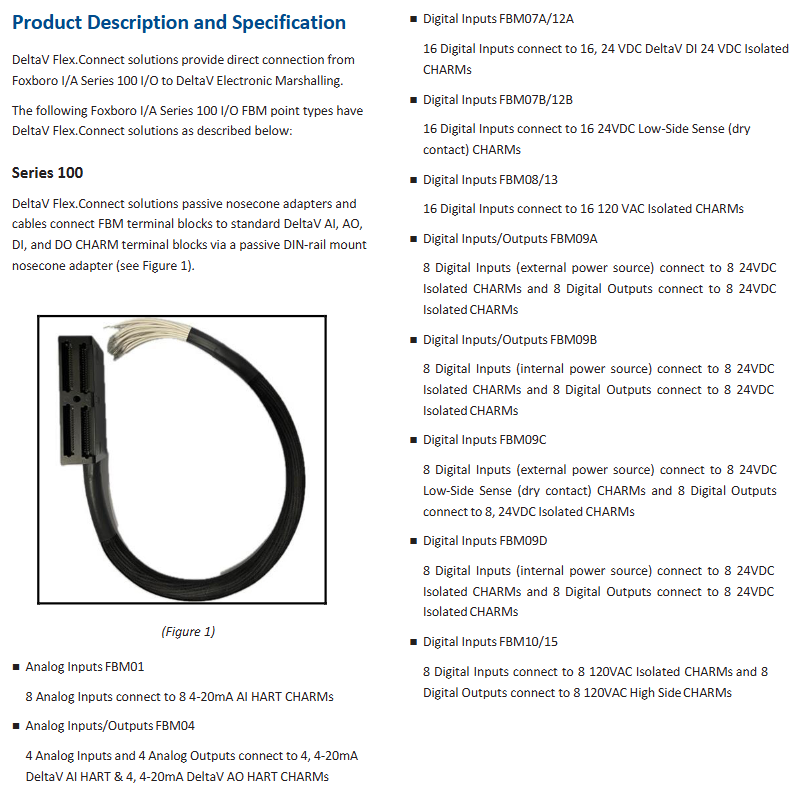

系统架构与核心组件
FlexConnect 解决方案采用 “主控制器 - 远程 I/O 单元 - 现场设备” 的分层架构，核心组件包括远程 I/O 模块、通信链路、终端组件及配套附件，各部分功能与协同关系如下：
（一）核心组件及功能
组件类型 关键型号 / 规格 核心功能
远程 I/O 模块 支持 Foxboro I/A Series 100 I/O 全系列信号类型（如模拟量输入 / 输出、数字量输入 / 输出、HART 通信等） 1. 本地采集 / 输出现场设备信号（如 4-20mA、离散信号）；
2. 实现信号隔离与抗干扰处理；
3. 通过通信链路与主控制器双向传输数据。
通信链路 支持冗余 / 非冗余以太网、专用工业总线 1. 保障主控制器与远程 I/O 模块间的高速、稳定数据传输；
2. 冗余链路设计避免单点故障导致的通信中断。
终端组件（TA） 适配不同信号类型的专用终端模块 1. 提供现场设备与远程 I/O 模块的物理接线接口；
2. 支持线缆固定、防松动设计，适配不同线径（如 0.2-4mm² 导线）。
电源模块 24V DC 冗余电源 1. 为远程 I/O 模块、终端组件提供稳定供电；
2. 冗余设计确保供电中断时的无缝切换，保障模块持续运行。
防护外壳 符合 IP 等级（如 IP65/IP67） 1. 保护远程 I/O 模块与终端组件免受现场粉尘、水汽、腐蚀性气体影响；
2. 适配户外或恶劣工业环境安装。
（二）拓扑配置灵活性
分布式部署：远程 I/O 单元可安装于靠近现场设备的位置（如设备旁、现场机柜），大幅缩短现场设备到 I/O 模块的线缆长度（传统方案需将线缆拉至中央机柜，FlexConnect 可减少 50% 以上布线量）。
多种拓扑支持：支持星型、总线型、环型等多种通信拓扑，可根据现场设备分布密度、距离灵活选择（如环型拓扑适用于长距离、多节点场景，提升通信冗余性）。
混合信号接入：单个远程 I/O 单元可同时接入模拟量、数字量、HART 等多种类型信号，无需为不同信号单独配置机柜，简化系统架构。
核心功能与技术特性
（一）高可靠性与故障冗余
通信冗余：支持双以太网链路或冗余工业总线，当主链路故障时，备用链路可在毫秒级（<100ms）自动切换，无数据丢失，保障过程控制连续性。
电源冗余：远程 I/O 单元采用双 24V DC 电源输入，单个电源故障时，另一电源无缝接管，避免模块断电导致的信号中断。
模块级隔离：
各 I/O 通道之间、通道与模块逻辑电路之间实现 ** galvanic 隔离 **（隔离电压可达 600V AC/1 分钟），防止现场信号干扰或接地环路导致的模块损坏。
模拟量通道支持独立电流限制（如最大 25mA），避免负载短路对模块的冲击。
故障诊断与报警：
模块内置实时诊断功能，可监测通道故障、通信异常、电源电压波动等问题，并通过通信链路将报警信息上传至主控制器。
支持本地 LED 指示灯告警（如电源正常、通信状态、通道故障），便于现场维护人员快速定位问题。
（二）HART 通信兼容与智能设备支持
HART 协议集成：所有模拟量 I/O 模块均支持 HART 协议（兼容 HART 5/6/7 版本），可在 4-20mA 模拟信号上叠加数字通信，实现：
远程读取智能设备（如 HART 变送器）的诊断信息、量程设置、校准数据；
通过主控制器对现场 HART 设备进行远程配置与校准，无需现场操作。
HART 数据处理：支持 HART 通用指令、常规操作指令及设备特定指令，主控制器可每秒接收每个 HART 设备的多条数字消息，满足实时监控与控制需求。
（三）安装与维护便利性
模块化设计：
远程 I/O 模块、终端组件均采用模块化结构，支持 “热插拔”（部分型号），更换模块时无需断开现场布线或中断系统运行，减少维护停机时间。
模块尺寸紧凑（如高度≤150mm、宽度≤30mm），可安装于 DIN 导轨或小型机柜，适配空间受限的现场环境。
布线简化：
远程部署减少现场设备到中央机柜的长距离布线，降低线缆成本与施工难度；
终端组件支持 “一进多出” 接线方式，可同时连接多个同类型现场设备，简化接线逻辑。
配置工具支持：
兼容 Foxboro I/A Series 系统的配置软件（如 FoxDraw、Control Builder），可通过软件远程配置远程 I/O 模块的通道参数（如量程、报警阈值、故障安全动作），无需现场调试。
（四）环境适应性
防护等级：远程 I/O 单元搭配专用防护外壳后，防护等级可达 IP65/IP67，可直接安装于户外或粉尘、潮湿、腐蚀性环境（如化工车间、炼油厂现场）。
温度与湿度范围：
工作温度：-20°C 至 +60°C（部分型号支持 -40°C 至 +70°C 宽温范围）；
工作湿度：5% - 95%（无冷凝），适应高湿工业环境；
抗振动性能：5-500Hz 频率范围内，7.5m/S²（0.75g）振动强度下稳定运行，符合工业现场振动环境要求。
技术规格详解
（一）电气与通信规格
规格类别 参数详情
电源要求 输入电压：24V DC（允许波动范围：+5%/-10%）；
最大功耗：单模块≤8W，冗余配置≤16W。
通信速率 以太网链路：10/100Mbps 自适应；
工业总线：根据总线类型可达 1Mbps（如 Profibus-DP）。
信号类型支持 模拟量输入（AI）：4-20mA、1-5V；
模拟量输出（AO）：4-20mA；
数字量输入（DI）：干接点、24V DC 湿接点；
数字量输出（DO）：继电器输出、24V DC 晶体管输出。
HART 性能 波特率：1200bps（半双工）；
支持消息类型：通用指令、常规操作指令、设备特定指令；
数据校验：32 位 CRC 校验，确保通信准确性。
隔离性能 通道间隔离：600V AC/1 分钟；
通道与地隔离：600V AC/1 分钟；
电源与逻辑隔离：500V AC/1 分钟。
（二）环境与机械规格
规格类别 参数详情
工作温度 标准型：-20°C 至 +60°C；
宽温型：-40°C 至 +70°C。
存储温度 -40°C 至 +85°C（无冷凝）。
工作湿度 5% - 95% RH（无冷凝，温度≤40°C 时）。
防护等级 模块裸机：IP20（需安装于机柜内）；
带防护外壳：IP65/IP67（可户外安装）。
安装方式 DIN 导轨安装（兼容 35mm 标准导轨）；
机柜螺丝固定安装。
模块尺寸（示例） 高度：130mm（5.12 英寸）；
宽度：25mm（0.98 英寸）；
深度：150mm（5.9 英寸）；
重量：约 200g（7.05 盎司）。
（三）合规认证
电磁兼容性（EMC）：符合欧盟 EMC 指令（2014/30/EU），满足 EN 61326-1:2013 标准的 A 类发射要求与工业抗扰度等级（抗静电、射频干扰、电快速瞬变脉冲群等）。
安全认证：
UL/UL-C 认证：适用于 I 类 A-D 组、2 区、T4 温度代码的危险环境（需搭配指定 Foxboro I/A Series 控制器）；
ATEX 认证：Ex nA IIC T4 Ga，适用于 2 区危险环境；
IECEx 认证：符合 IEC 60079-15 标准，适配全球危险区域应用。
环保合规：符合欧盟 RoHS 指令（2011/65/EU），限制铅、汞、镉等有害物质使用；
船用认证：部分型号获美国船级社（ABS）、法国船级社（Bureau Veritas）认证，适用于 marine 环境（如船舶动力系统、海上平台）。
应用场景与配套文档
（一）典型应用场景
FlexConnect 解决方案主要适配 Foxboro I/A Series 100 I/O 系统的工业过程自动化场景，尤其适合以下需求：
现场设备分散的场景：如大型化工园区、炼油厂，设备分布在广阔区域，远程 I/O 部署可减少长距离布线成本；
恶劣环境场景：如户外储罐区、高温 / 高湿车间，带 IP65/IP67 防护外壳的模块可直接安装，无需额外防护机柜；
高可靠性要求场景：如电力系统、石油平台，冗余通信与电源设计保障过程控制不中断；
智能设备密集场景：如配备大量 HART 变送器的流程工业，方案可高效集成 HART 数字通信，实现智能设备远程管理。

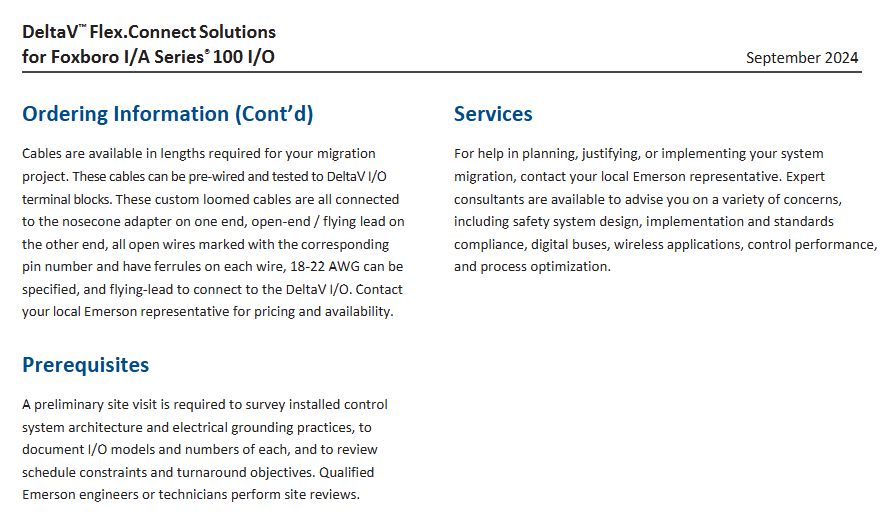

（二）关键参考文档
文档编号 文档名称 核心内容
PSS EN 67866 FlexConnect Solutions 产品数据表 方案整体介绍、核心组件规格、技术参数、认证信息；
Foxboro I/A Series 100 I/O User Guide Foxboro I/A Series 100 I/O 用户指南 100 I/O 系统基础操作、模块配置方法、故障诊断流程；
FlexConnect Installation Manual FlexConnect 安装手册 远程 I/O 模块、终端组件、防护外壳的安装步骤、布线规范、调试指南；
HART Communication Guide for Foxboro I/A Series Foxboro I/A Series HART 通信指南 HART 设备接入配置、数据读取、远程校准操作步骤。
与传统 I/O 方案的核心差异
对比维度 FlexConnect 解决方案 传统 Foxboro I/A Series 100 I/O 方案
部署方式 远程 / 分布式部署，靠近现场设备 集中式部署，需将所有线缆拉至中央机柜
布线成本 减少 50% 以上布线量，降低线缆与施工成本 长距离布线，成本高、施工复杂
维护效率 模块支持热插拔，本地 LED 告警，故障定位快 需打开中央机柜维护，故障排查依赖控制器数据
环境适应性 支持 IP65/IP67 防护，适配恶劣 / 户外环境 依赖中央机柜防护，无法直接暴露于恶劣环境
冗余能力 通信、电源双重冗余，故障切换毫秒级 仅部分核心模块支持冗余，通信冗余需额外配置
