Foxboro Evo™ FBM218 模块

核心功能与特性

（一）输出通道与信号支持

通道配置：具备 8 个通道隔离的输出通道，每个通道可灵活选择两种输出模式，一是标准 4-20mA 模拟输出信号，二是在 4-20mA 模拟输出信号上叠加数字 HART 频移键控（FSK）信号，能同时兼容标准 4-20mA 设备与 HART 设备。

通信能力：每个输出通道配备专属 FSK 调制解调器，可与 HART 现场设备实现双向数字通信，支持 HART 通用指令，保障现场设备与 Foxboro Evo™系统的稳定对接；系统每秒可从每个现场设备接收 2 条数字消息，还支持 HART 通用、常规操作及设备特定指令（不含突发通信模式），需通过智能现场设备配置器（IFDC）实现。

（二）冗余设计与可靠性

模块冗余：采用模块对冗余设计，在现场总线模块（FBM）层级实现冗余，需搭配冗余适配器（RH101AY），冗余配置中一个模块作为 “主模块（Master）”，另一个为 “跟踪模块（Tracker）”，二者共享一个公共终端组件（TA），大幅提升 subsystem 可用性。

故障应对：若检测到某一模块故障，故障模块输出会立即降至 0mA，正常模块的对应通道自动接续，为输出电流回路提供正确电流，避免现场信号中断；支持多种输出安全可配置选项，包括故障安全动作（保持 / 回落）、模拟输出故障安全回落数据（按通道设置，需设为 0mA 输出）、现场总线故障安全使能及延迟时间，0mA 输出设置还能减少 “故障高电流” 风险。

维护便利性：更换任一模块时，无需断开现场设备终端布线、电源或通信线缆，也不会影响另一模块的现场信号；模块安装于 Compact 200 系列基板，仅需两颗螺丝固定，拆卸与更换操作简便。

（三）电气防护与隔离

隔离性能：所有输出通道之间、通道与接地、通道与模块逻辑均实现 galvanic 隔离（含光电隔离与变压器隔离），能承受 600V 交流电压（1 分钟）而不损坏（注：非设计用于长期连接该电压等级）。

电源与负载保护：每个通道配备独立隔离电源，输出电流设计限制约 25mA，即便输出场效应管短路，电流最高也仅达 100mA；正常工作时，模块向 0-750Ω 负载输出恒定电流，保障设备安全。

设计与安装

（一）紧凑耐用设计

外观与材质：模块宽度窄于标准 200 系列 FBM，采用坚固的丙烯腈 - 丁二烯 - 苯乙烯（ABS）材质外壳，有效保护内部电路；适配专用外壳，可满足 ISA 标准 S71.04 定义的 G3 级（恶劣）环境防护需求。

尺寸与重量：模块高度 130mm（5.12 英寸）、宽度 25mm（0.98 英寸）、深度 150mm（含基板连接器，5.9 英寸），重量约 185g（6.5 盎司），紧凑尺寸便于空间有限场景安装。

（二）安装配置

模块安装：需安装在 Compact 200 系列 16 槽水平基板上，基板可通过安装套件实现水平 DIN 导轨安装或 19 英寸机架安装；冗余模块需安装在基板相邻位置，且第一个模块需位于奇数编号插槽（如 3 号与 4 号），通过冗余适配器连接至同一终端组件。

终端组件（TA）：TA 采用 DIN 导轨安装，兼容 32mm（1.26 英寸）和 35mm（1.38 英寸）等多种 DIN 导轨规格；提供压缩式和环形接线两种类型，压缩式支持 0.2-4mm²（24-12 AWG）的实心 / 多股线，环形接线支持 #6 规格连接器（0.5-4mm²/22-12 AWG）；TA 材质为聚酰胺（PA），重量分别约为 181g（压缩式）和 249g（环形接线式）。

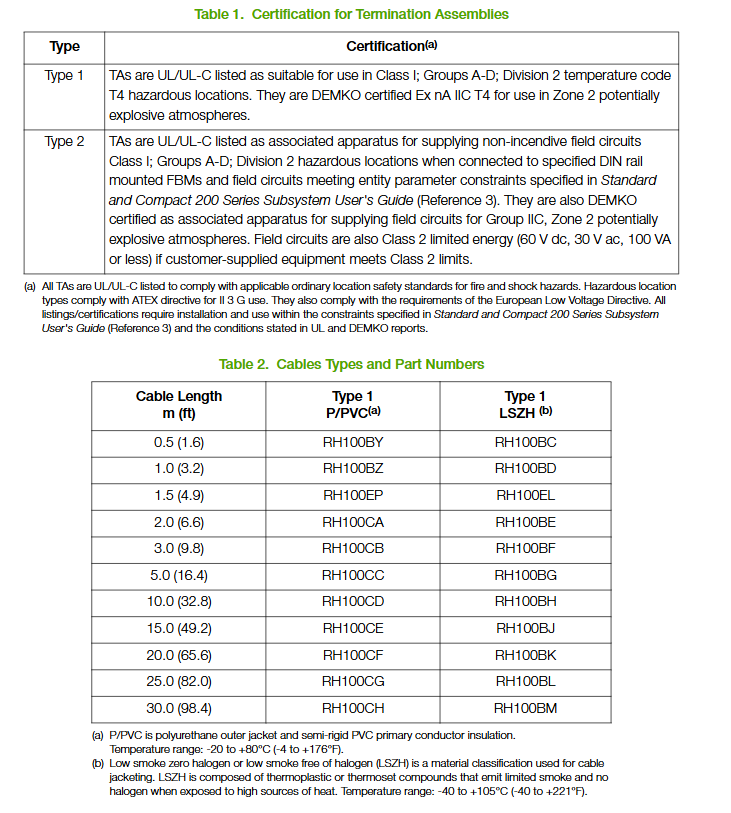

线缆要求：终端线缆支持聚氨酯或低烟无卤（LSZH）材质，长度最长可达 30m（98 英尺）；模块端为 37 针 D 型微型连接器，TA 端为 25 针 D 型微型连接器，具体型号需参考表 2（如 0.5m 聚氨酯线缆型号为 RH100BY）。

技术规格

（一）功能规格

类别参数详情

HART 设备兼容性支持符合 HART 5、6、7 版本规范的仪表

通信方式点对点、主从式、异步、半双工，波特率 1200

错误检测字节级校验、消息级 32 位 CRC 校验

模拟输出精度 4-20mA 量程内，±0.05% 跨度（含线性误差）

输出变化率 60 毫秒内可达 20mA

分辨率 13 位

最大传输距离符合 HART FSK 物理层规范 HCF_SPEC-54（修订版 8.1），最远 3030m（10000 英尺），若使用本质安全栅，距离会缩短

电源要求冗余 24V 直流输入，电压允许波动范围 + 5%/-10%；最大功耗 8W，最大散热 4W

校准需求模块与终端组件无需校准

（二）环境规格

环境条件模块参数终端组件（PA 材质）参数

工作温度 -20 至 + 60°C（-4 至 + 140°F） -20 至 + 70°C（-4 至 + 158°F）

工作湿度 5%-95%（无冷凝） 5%-95%（无冷凝）

工作海拔 -300 至 + 3000m（-1000 至 + 10000 英尺） -300 至 + 3000m（-1000 至 + 10000 英尺）

存储温度 -40 至 + 85°C（-40 至 + 185°F） -40 至 + 85°C（-40 至 + 185°F）

存储湿度 5%-95%（无冷凝） 5%-95%（无冷凝）

存储海拔 -300 至 + 12000m（-1000 至 + 40000 英尺） -300 至 + 12000m（-1000 至 + 40000 英尺）

抗污染等级符合 ISA 标准 S71.04 的 G3 级（恶劣）环境要求（依据 EIA 标准 364-65 III 级暴露测试）符合 ISA 标准 S71.04 的 G3 级（恶劣）环境要求（依据 EIA 标准 364-65 III 级暴露测试）

抗振动性能 5-500Hz 频率范围内，7.5m/S²（0.75g） 5-500Hz 频率范围内，7.5m/S²（0.75g）

（三）合规认证

电磁兼容性（EMC）：符合欧盟 EMC 指令（2004/108/EC，2016 年 4 月 20 日前；2014/30/EU，2016 年 4 月 20 日后），满足 EN61326-1:2013 A 类发射与工业抗扰度等级。

环保合规：符合欧盟 RoHS 指令 2011/65/EU。

安全认证：UL/UL-C 认证，适用于 I 类 A-D 组、2 区、T4 温度代码的危险环境（需连接指定 Foxboro Evo 处理器模块）；通信电路符合美国《国家电气规范》（NFPA 70）725 条及加拿大《电气规范》（CSA C22.1）16 条的 2 类电路要求；符合欧盟低电压指令（2006/95/EC，2016 年 4 月 20 日前；2014/35/EU，2016 年 4 月 20 日后）及防爆指令（ATEX），DEMKO 认证为 Ex nA IIC T4，适用于 2 区危险环境。

** marine 认证 **：获美国船级社（ABS）型式认可与法国船级社（Bureau Veritas）船舶认证，符合环境类别 EC31。
