Okonite Type SP-OS ITC/PLTC 仪表电缆
时间: 2025-09-08浏览次数：
Okonite Type SP-OS ITC/PLTC 仪表电缆
Okonite Type SP-OS ITC/PLTC 仪表电缆
产品基础定位

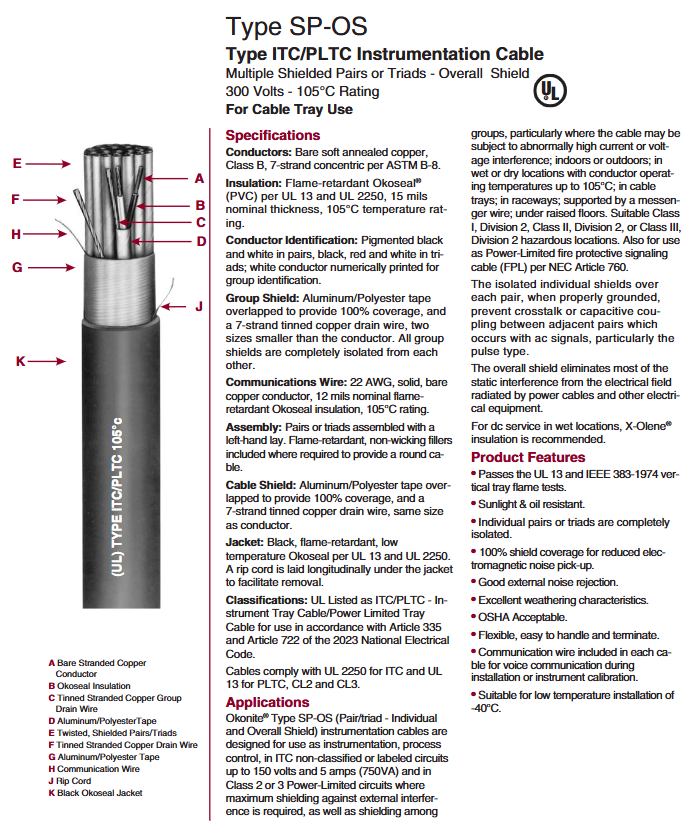

Okonite Type SP-OS 电缆属于 ITC/PLTC（仪表托盘电缆 / 功率限制托盘电缆）类别，具备多屏蔽对或三线组结构及整体屏蔽设计，额定电压 300 伏，温度耐受等级 105°C，专为电缆托盘场景设计，同时符合多项行业标准，适用于对屏蔽抗干扰有高要求的电气环境。
核心规格参数
（一）导体与绝缘
类别 具体参数
导体 材质为裸软退火铜，符合 ASTM B-8 标准，采用 7 股同心结构；通信线为 22 AWG 实心裸铜线，绝缘层为 12 密耳阻燃 Okoseal®（PVC），耐受 105°C
绝缘 使用阻燃 Okoseal®（PVC）材料，符合 UL 13 和 UL 2250 标准，标称厚度 15 密耳，温度等级 105°C；特殊场景（潮湿环境直流应用）推荐 X-Olene® 绝缘
导体标识 线对为黑色和白色着色；三线组为黑色、红色和白色；白色导体印有数字，用于组别识别
（二）屏蔽结构
组屏蔽：采用铝 / 聚酯带重叠包裹，实现 100% 覆盖，配备 7 股镀锡铜引流线（尺寸比导体小两个规格），且所有组屏蔽相互完全隔离，可防止相邻线对间的串扰或电容耦合（尤其针对交流信号及脉冲型信号）。
电缆整体屏蔽：同样使用铝 / 聚酯带重叠包裹以达到 100% 覆盖，引流线为 7 股镀锡铜，尺寸与导体相同，能隔绝电力电缆及其他电气设备辐射电场产生的大部分静态干扰。
（三）组装与护套
组装方式：线对或三线组以左向绞合方式组装；必要时加入阻燃、不吸液的填充物，确保电缆呈圆形结构。
护套：黑色阻燃低温 Okoseal® 材料，符合 UL 13 和 UL 2250 标准；护套下方纵向铺设撕裂绳，方便剥离。
（四）电气性能

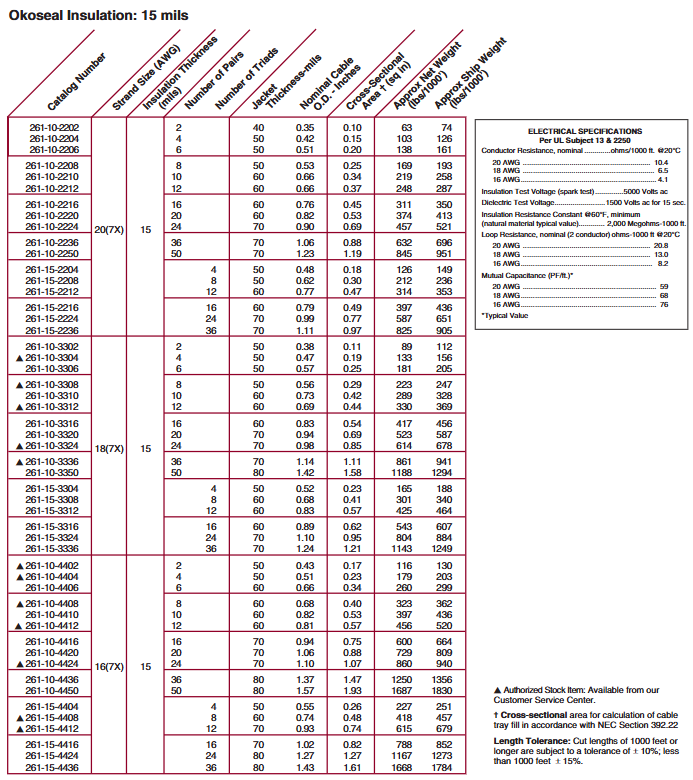

电气指标 具体数值（不同规格）
导体电阻（20°C，每 1000 英尺） 20 AWG：10.4 欧姆；18 AWG：6.5 欧姆；16 AWG：4.1 欧姆
绝缘测试电压（火花测试） 5000 伏交流
介电测试电压 1500 伏交流，持续 15 秒
绝缘电阻常数（60°F，最小值，天然材料典型值） 2000 兆欧 - 1000 英尺
回路电阻（2 导体，20°C，每 1000 英尺） 20 AWG：20.8 欧姆；18 AWG：13.0 欧姆；16 AWG：8.2 欧姆
互电容（典型值，皮法 / 英尺） 20 AWG：59；18 AWG：68；16 AWG：76
（五）分类与合规性
获得 UL 认证，列为 ITC/PLTC 电缆，可依据 2023 年《国家电气规范》第 335 条和第 722 条使用。
符合 UL 2250（ITC 标准）、UL 13（PLTC、CL2、CL3 标准）；还可作为符合 NEC 第 760 条的功率限制防火信号电缆（FPL）使用，且通过 OSHA 认证。
适用场景
电路与功率范围：适用于 ITC 非分类或非标识电路（电压最高 150 伏，电流最高 5 安，功率 750 伏安），以及 2 类或 3 类功率限制电路。
环境条件：室内外均可使用；适应潮湿或干燥环境（导体工作温度最高 105°C，低温安装耐受 - 40°C）；可用于电缆托盘、线槽、由吊线支撑的场景及活动地板下方。
危险区域：适用于 1 类 2 区、2 类 2 区、3 类 2 区危险场所。
功能需求：需最大程度屏蔽外部干扰，或线组间需屏蔽（尤其电缆可能遭受异常高电流或电压干扰时）；电缆内置通信线，可在安装或仪表校准期间用于语音通信。
产品特性
阻燃性能：通过 UL 13 和 IEEE 383-1974 垂直托盘燃烧测试。
耐候与耐化学性：抗阳光照射、耐油，具备出色的耐候性。
抗干扰能力：100% 屏蔽覆盖，减少电磁噪声拾取，外部噪声抑制效果好。
使用便利性：柔韧性强，易于操作和端接；线对或三线组完全隔离，屏蔽效果精准。
其他补充信息
（一）电缆托盘填充计算
电缆横截面积需依据 NEC 第 392.22 条进行计算，以确定电缆托盘的合理填充量。
（二）长度公差
切割长度为 1000 英尺及以上时，公差为 ±10%。
切割长度不足 1000 英尺时，公差为 ±15%。
