Bently 3500/60 与 3500/61 温度模块
时间: 2025-09-04浏览次数：
Bently 3500/60 与 3500/61 温度模块
Bently 3500/60 与 3500/61 温度模块
模块核心概述
Bently Nevada（贝克休斯旗下业务）的 3500/60 与 3500/61 温度模块，均具备 6 通道温度监测功能，可兼容电阻温度探测器（RTD）和热电偶（TC）输入，能对输入信号进行调理，并与用户可编程报警阈值对比。二者核心功能一致，唯一区别在于3500/61 为 6 个通道各提供记录仪输出，3500/60 无此功能。
模块需通过 3500 机架配置软件设置为 RTD 或 TC 测量模式，提供多种 I/O 模块版本：
RTD/TC 非隔离版：可灵活配置为仅接收 TC、仅接收 RTD，或混合接收两种输入；
TC 隔离版：具备 250Vdc 通道间隔离能力，能抵御外部干扰。
在三重模块冗余（TMR）配置下，需将 3 个温度监测器相邻安装，系统通过两种投票机制确保运行精准性，避免单点故障。
关键技术参数
测量范围：TC（Type J/K/T/E，Type E 高温时量程缩减）；RTD（铂 / 镍 / 铜材质，部分带外部屏障后量程变窄，铂 RTD（α=0.00385）为工业标准）。

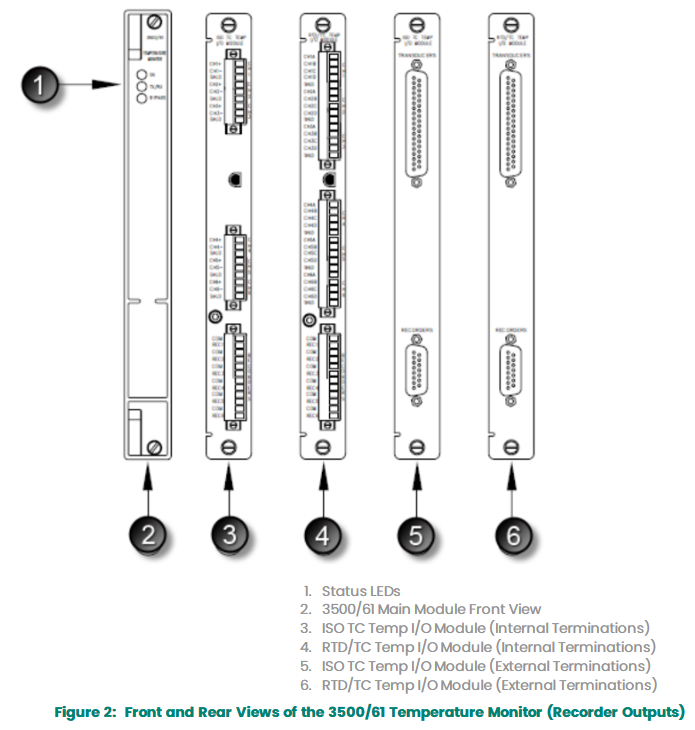

输出与精度：前板有 OK/TX/RX/Bypass LED；RTD 电流源 925±15μA（25℃）；温度分辨率 1℃/℉，精度 ±1-3℃（视配置），报警精度 ±0.13%，支持预警（1-60 秒步长 1 秒）、危险（1-60 秒步长 0.5 秒）延迟。
环境与尺寸：工作温 0-65℃（带内部屏障），存储温 - 40-85℃；监测器模块 241.3×24.4×241.8mm（0.91kg），I/O 模块尺寸 / 重量略小，各占 1 个全高插槽。
合规与订购
认证：符合 FCC、EMC（2014/30/EU）、RoHS、IEC 62443 网络安全，达 SIL 2，有 CSA/ATEX 等危险区域认证（分有无内部屏障场景）。
订购：3500/60（无记录仪）、3500/61（有记录仪）均为 “型号 - AA（I/O 类型）-BB（认证）”，配件含终端块、不同长度电缆（分组装 / 未组装）及专用备件。
订购与配件信息
（一）模块订购型号
3500/60（无记录仪输出）：型号格式 3500/60-AA-BB
AA（I/O 模块类型）：01（RTD/TC 非隔离内部终端）、02（RTD/TC 非隔离外部终端）、03（TC 隔离内部终端）、04（TC 隔离外部终端）、05（带内部屏障的 RTD/TC 非隔离）
BB（机构认证选项）：00（无认证）、01（CSA/NRTL/C，I 类 2 分区）、02（ATEX/IECEx/CSA，I 类 2 区）
3500/61（带记录仪输出）：型号格式 3500/61-AA-BB，AA 与 BB 选项含义同 3500/60
（二）外部终端块
型号 描述
133908-01 RTD/TC 非隔离外部终端块（端子排连接器）
133916-01 RTD/TC 非隔离外部终端块（欧式连接器）
133924-01 TC 隔离外部终端块（端子排连接器）
133932-01 TC 隔离外部终端块（欧式连接器）
133892-01 3300/61 记录仪输出外部终端块（端子排连接器）
133900-01 3300/61 记录仪输出外部终端块（欧式连接器）
（三）电缆
3500/60 与 3500/61 传感器（XDCR）信号至外部终端（ET）块电缆：型号 134544-AAAA-BB
AAAA（长度）：0005（5 英尺 / 1.5 米）、0007（7 英尺 / 2.1 米）、0010（10 英尺 / 3.0 米）、0025（25 英尺 / 7.5 米）、0050（50 英尺 / 15 米）、0100（100 英尺 / 30.5 米）
BB（组装说明）：01（未组装）、02（已组装）
3500/61 记录仪输出至外部终端（ET）块电缆：型号 134543-AAAA-BB，AAAA（长度）选项同上述电缆，BB（组装说明）01（未组装）、02（已组装），且记录仪电缆不用于 / 60 或 / 62 监测器
（四）备件
3500/60 与 3500/61 共享备件：含多种外部终端块、连接器插头（如 00580442：9 位绿色内部终端连接器插头）、3500/60&61 用户指南（134542）等
3500/60 专用备件：如 163179-01（3500/60 温度监测器，无记录仪）、133827-01（3500/60 RTD/TC 非隔离外部终端 I/O 模块）等
3500/61 专用备件：如 163179-02（3500/61 温度监测器，带记录仪）、133819-02（3500/61 RTD/TC 非隔离内部终端 I/O 模块）等
