ABB ACS880-01-025A-3 变频器
时间: 2025-09-03浏览次数：
ABB ACS880-01-025A-3 变频器
ABB ACS880-01-025A-3 变频器
产品分类与结构设计
ACS880 系列按安装方式与功率范围分为三大类，适配不同工业环境需求：
结构类型 功率范围 典型应用场景 核心特点

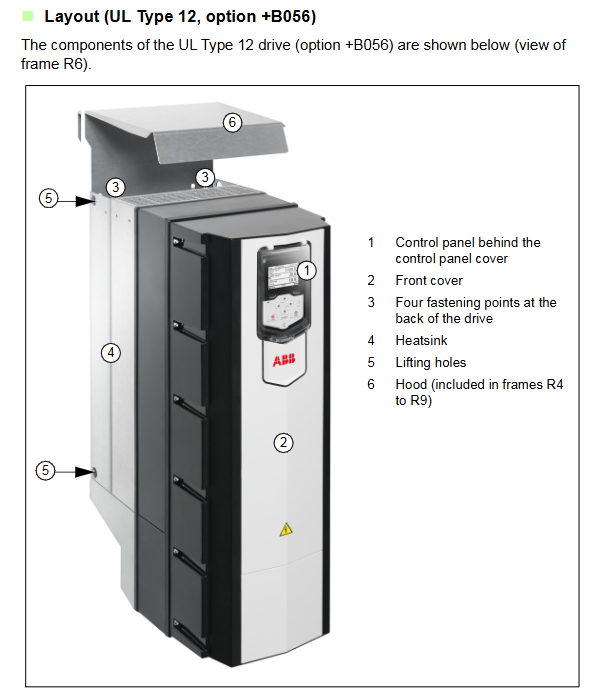

壁挂式（01 型） 0.55kW-75kW 中小功率单机控制（如风机、水泵、传送带） 体积紧凑，IP21 防护（防垂直滴水、固体异物），自然冷却或强制风冷，适合控制柜内 / 干燥环境安装
柜式（04/06 型） 11kW-2800kW 大功率或复杂控制（如轧机、压缩机、离心机） 独立柜体设计，IP21/IP54 防护可选，内置冷却系统（风冷 / 水冷），集成输入断路器、电抗器等配件，支持多机联动
模块式（02 型） 160kW-2800kW 超大功率场景（如矿山提升机、大型风机） 模块化组件（功率模块、控制单元、辅助模块），需与用户自制柜体配合，支持冗余设计，适配定制化系统
电气性能与调速能力
手册明确了系列通用电气参数，不同型号差异通过 “型号后缀” 区分（如电压等级、功率代码）：
输入电压范围：
低压系列：200-240V AC（单相 / 三相）、380-480V AC（三相）、500-690V AC（三相），均支持 ±10% 电压波动；
频率适应：50/60Hz（±5% 波动），兼容全球电网频率。
输出性能：
输出频率：0-500Hz（标准）、0-1000Hz（高频可选），支持高速电机调速；
调速精度：开环 V/F 控制 ±0.5% 额定转速，闭环矢量控制 ±0.1% 额定转速；
启动转矩：矢量控制下 150% 额定转矩 @0Hz（适用于重载启动，如破碎机、挤出机）。
控制模式：
基础模式：V/F 控制（平方转矩 / 恒转矩曲线可选，适配风机、水泵等负载）；
进阶模式：无传感器矢量控制（无需编码器，适配无位置反馈场景）、闭环矢量控制（带编码器，高精度调速）、转矩控制（恒转矩输出，如卷曲设备）；
特殊功能：同步控制（多电机转速 / 转矩同步）、工艺 PID 控制（内置 PID 调节器，直接关联压力、流量等工艺参数）、节能模式（自动优化电压频率比，降低空载损耗）。
安全与保护功能
手册重点强调系列的安全设计，符合 IEC 61800-5-1 等国际安全标准，核心保护功能包括：
电机保护：过流、过载（反时限特性）、堵转、缺相、过温（支持电机 PTC 热敏电阻接入）、绝缘监测；
变频器保护：直流母线过压 / 欠压、IGBT 模块过热、输入缺相、输出短路、接地故障（可选残余电流检测）、防雷击浪涌；
系统安全：安全转矩关断（STO，SIL2 认证，紧急情况下切断电机转矩输出）、安全停止（SS1/SS2，符合 EN ISO 13850），适配工业安全回路设计。
通信与集成能力
ACS880 系列支持多协议通信，便于接入 PLC、DCS 或上位机系统，手册详细说明各协议的配置方法：
标配通信：RS485 接口（支持 Modbus RTU 协议），用于本地小范围通信；
可选模块：Profinet、EtherNet/IP、DeviceNet、CANopen、Profibus-DP 等工业以太网模块，实现高速远程监控与多设备联动；
ABB 专属协议：支持 ABB DriveBus，可与 ABB PLC（如 AC500）或其他 ACS880 变频器快速组网，简化同步控制配置。
手册关键操作指南（安装、调试与维护）
1. 安装与接线规范
手册明确了安全安装前提（如断电操作、静电防护）及核心步骤：
安装环境要求：工作温度 - 25~40℃（部分型号可扩展至 - 40~50℃），相对湿度 5%-95%（无冷凝），海拔≤1000m（超海拔需降容使用），远离粉尘、腐蚀性气体、强电磁干扰源；
接线要点：

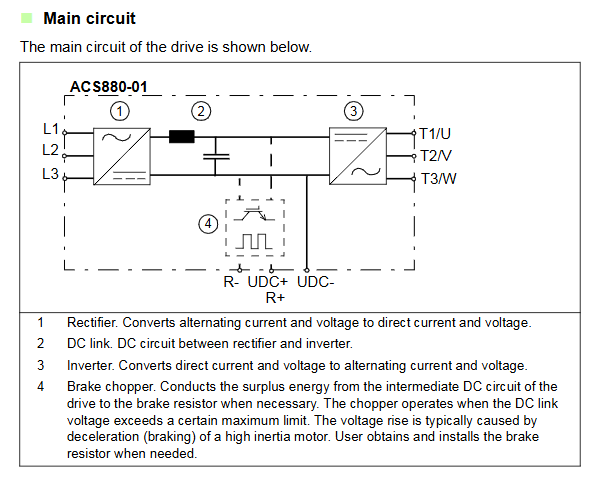

主回路（输入 L1/L2/L3、输出 U/V/W）需匹配导线截面积（根据额定电流），并安装输入断路器、电抗器（抑制谐波，可选）；
控制回路（模拟量 I/O、数字量 I/O、编码器接口）需使用屏蔽线，屏蔽层单端接地，避免与主回路电缆平行敷设（减少干扰）；
安全回路（STO、紧急停止）需独立接线，确保故障时优先触发保护。
2. 调试流程与参数配置
手册提供标准化调试步骤，适用于多数应用场景：
上电前检查：确认接线正确（无短路、虚接）、接地电阻≤4Ω、参数复位（默认出厂设置）；
首次上电：先通控制电源（检测面板显示是否正常），再通主电源（无故障报警方可继续）；
电机识别：执行 “电机辨识” 功能（静态 / 动态辨识可选），变频器自动读取电机参数（如额定功率、电流、阻抗），优化控制精度；
核心参数设置：根据负载特性配置关键参数（如控制模式 P100、额定转速 P304、启动转矩 P640、加速 / 减速时间 P221/P222）；
试运行：先点动测试电机转向（避免反转导致设备损坏），再逐步提升转速至额定值，监测电流、温度是否正常。
3. 故障诊断与维护
手册包含 “故障代码表”，详细列出常见故障（如 F001 过流、F002 过压、F003 过热）的原因与排除方法，并提供维护建议：
日常维护：每周清洁散热通道（防尘网、散热片），每月检查接线端子紧固性，每季度检测绝缘电阻（主回路对地≥1MΩ）；
定期更换部件：冷却风扇（寿命约 2-3 年）、电解电容（寿命约 5-8 年，需根据环境温度调整），手册标注了不同型号的易损件型号与更换步骤；
故障记录：变频器可存储最近 20 条故障信息（含故障时间、故障时的电流 / 电压 / 转速），可通过面板或通信接口读取，辅助定位根本原因。
