Allen-Bradley SLC 500™ 32 通道数字 I/O 模块
时间: 2025-09-01浏览次数：
Allen-Bradley SLC 500™ 32 通道数字 I/O 模块
Allen-Bradley SLC 500™ 32 通道数字 I/O 模块
产品适用范围与危险环境要求
（一）适用场景
环境分类：仅适用于I 类 2 区（Class I, Division 2） 危险环境（Groups A、B、C、D）或非危险环境，禁止用于更高级别危险区域（如 I 类 1 区）。
核心限制：危险环境中禁止带电更换组件或接线，组件替换需使用原厂配件，否则可能破坏防爆特性。
（二）多语言支持
文档包含英文与法文双语危险环境警示，法文版本同步强调组件替换风险、断电操作要求，适配欧洲市场合规需求。
模块概述与安装流程
（一）模块定位
1746 系列 32 通道数字 I/O 模块为 SLC 500 chassis 专用模块，分为输入模块（IB32、IV32）与输出模块（OB32、OB32E、OV32），核心功能是实现工业现场数字信号（如传感器、执行器）与 PLC 的双向交互，支持 24V DC 主流工业电压，按 “组隔离” 设计（输入 4 组 / 8 点，输出 2 组 / 16 点），减少信号干扰。

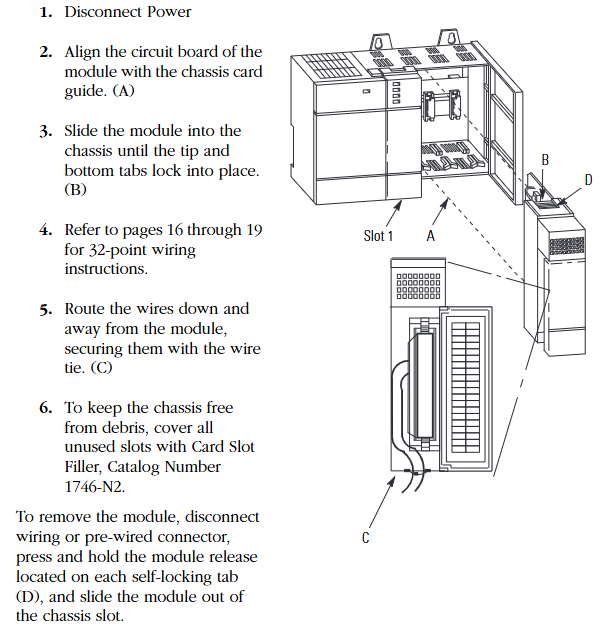

（二）标准安装步骤（断电操作）
断电准备：断开 chassis 电源，确保无电压输入。
模块对齐：将模块电路板与 chassis 卡槽对齐，避免触碰背板引脚（防止静电损坏）。
插入固定：缓慢推入模块至上下自锁定卡扣（self-locking tabs）卡紧，无需额外螺丝。
布线整理：接线后将导线向下梳理，用线缆扎带固定于模块卡槽，避免遮挡散热或松动。
闲置槽位处理：用 1746-N2 槽位填充板覆盖闲置槽位，防止灰尘进入 chassis。
（三）模块拆卸
先断开外部接线或预接线连接器，按压模块上下释放卡扣（release tabs），水平抽出模块，禁止强行拉扯。
核心技术规格

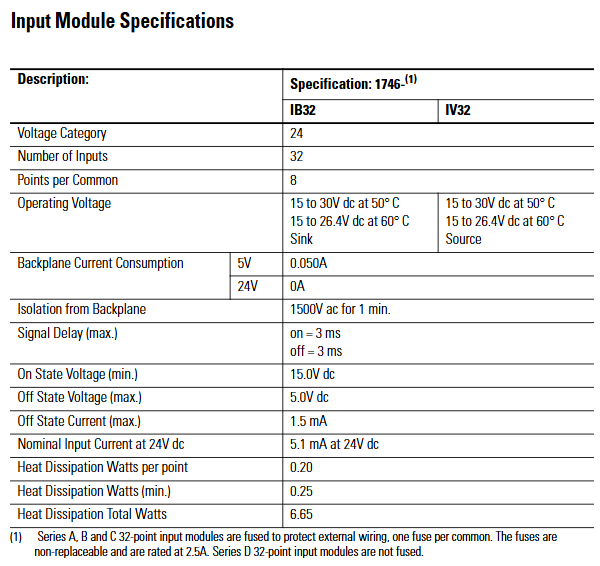

（一）输入模块规格（IB32、IV32）
规格类别 1746-IB32（24V DC sinking 输入） 1746-IV32（24V DC sourcing 输入）
通道数量 32 路 32 路
每组点数 8 点 / 公共端（共 4 组，组间隔离） 8 点 / 公共端（共 4 组，组间隔离）
工作电压 15-30V DC（50℃）、15-26.4V DC（60℃） 15-30V DC（50℃）、15-26.4V DC（60℃）
背板电流消耗 5V DC 0.050A，24V DC 0A 5V DC 0.050A，24V DC 0A
背板隔离电压 1500V AC（1 分钟） 1500V AC（1 分钟）
信号延迟（最大） 导通 / 关断均 3ms 导通 / 关断均 3ms
导通电压（最小） 15.0V DC 15.0V DC
关断电压（最大） 5.0V DC 5.0V DC
关断电流（最大） 1.5mA 1.5mA
24V DC 标称输入电流 5.1mA 5.1mA
散热功率 总 6.65W（每点 0.20W，最小 0.25W） 总 6.65W（每点 0.20W，最小 0.25W）
熔断保护（Series A/B/C） 每组 1 个 2.5A 不可替换保险丝，Series D 无 每组 1 个 2.5A 不可替换保险丝，Series D 无
（二）输出模块规格（OB32、OB32E、OV32）
规格类别 1746-OB32（Series D，24V DC sourcing 输出） 1746-OB32E（24V DC sourcing 带电子保护） 1746-OV32（Series D，24V DC sinking 输出）
通道数量 32 路 32 路 32 路
每组点数 16 点 / 公共端（共 2 组，组间隔离） 16 点 / 公共端（共 2 组，组间隔离） 16 点 / 公共端（共 2 组，组间隔离）
工作电压 5-50V DC 10-30V DC 5-50V DC
背板电流消耗 5V DC 0.190A，24V DC 0A 5V DC 0.190A，24V DC 0A 5V DC 0.190A，24V DC 0A
背板隔离电压 1500V AC（1 分钟） 1500V AC（1 分钟） 1500V AC（1 分钟）
信号延迟（最大） 导通 0.1ms，关断 1.0ms 导通 0.1ms，关断 1.0ms 导通 1.0ms，关断 2.0ms
关断漏电流（最大） 1mA 1mA 1mA
最小负载电流 1mA 1mA 1mA
模块总持续电流（最大） 8.0A（0-60℃） 8.0A（0-60℃） 8.0A（0-60℃）
单通道持续电流（最大） 30℃时 0.50A，60℃时 0.25A 30℃时 0.50A，60℃时 0.25A 30℃时 0.50A，60℃时 0.25A
每组持续电流（最大） 4.0A（0-60℃） 4.0A（0-60℃） 4.0A（0-60℃）
每组引脚持续电流（最大） 2.0A（0-60℃） 2.0A（0-60℃） 2.0A（0-60℃）
导通压降（最大） 1.2V（0.5A 时） 1.2V（0.5A 时） 1.2V（0.5A 时）
浪涌电流（每点） 30℃时 1.0A/10ms（每秒 1 次），60℃时 1.0A/10ms（每 2 秒 1 次） 30℃时 1.0A/10ms（每秒 1 次），60℃时 1.0A/10ms（每 2 秒 1 次） 30℃时 1.0A/10ms（每秒 1 次），60℃时 1.0A/10ms（每 2 秒 1 次）
电子保护 无 有（短路、过载热切断保护） 无
散热功率 总 6.45W（每点 0.172W，最小 0.95W） 总 8.95W（每点 0.250W，最小 0.95W） 总 6.45W（每点 0.172W，最小 0.95W）
熔断保护（Series A/B/C） 每组 1 个 2.5A 不可替换保险丝，Series D 无 无（依赖电子保护） 每组 1 个 2.5A 不可替换保险丝，Series D 无

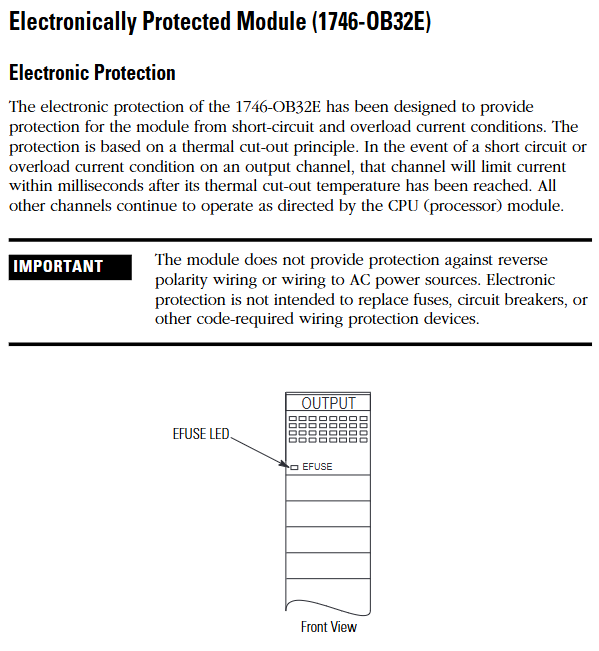

关键补充（OB32E 电子保护特性）
保护原理：基于热切断（thermal cut-out）技术，短路或过载时，故障通道在毫秒级内限流，其他通道正常运行，E-Fuse LED 点亮报警。
自动复位：故障移除后，通道冷却至阈值以下自动恢复；或断电重启模块复位，无需手动更换保险丝。
局限性：不防护反极性接线或交流电源接入，需配合外部断路器满足安全规范。
八进制标签套件安装（仅 PLC 处理器）
（一）套件组成与用途
包含部件：八进制过滤标签（octal filter label）、八进制门标签（octal door label），用于替换模块默认的十进制标签，适配 PLC 系统的八进制寻址需求。
获取方式：需单独向 Allen-Bradley 经销商订购，型号需匹配 I/O 模块 catalog number（参考 1747-UM011 手册或 ACIG-PL001 价格表）。
（二）安装步骤
过滤标签：从载体纸剥离标签，水平对齐模块色条（color bar），覆盖十进制数字，按压固定。
门标签：剥离后直接覆盖 chassis 门内侧的十进制标签，确保寻址标识一致。
接线方案与操作规范

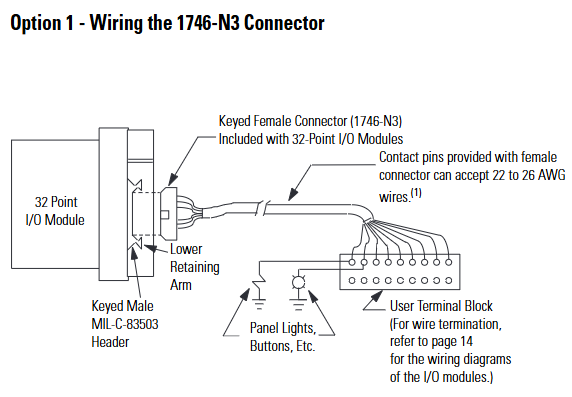

（一）自带连接器接线（Option 1：1746-N3 连接器）
组件包含：模块标配 40 针带键 female 连接器（1746-N3）与压接引脚，支持 22-26 AWG 导线。
引脚组装步骤：
剥线：剥去 4mm（5/32 英寸）导线绝缘层，露出导体。
插线：将导线插入引脚至 “导线挡块”（wire stop）位置。
压接：使用 DDK 357J-5538 压接工具（或 Amp 90418-1 等效工具）压接；无工具时，用尖嘴钳压接导线桶与绝缘桶，再用 60% 锡 / 40% 铅松香焊锡焊接固定。
固定：将引脚插入连接器，轻拉导线确认 “卡扣（tang）” 锁定，防止脱落。
连接器安装：对齐模块 male 接头（MIL-C-83503 标准）的键槽，按下上下固定臂（retaining arms）锁定。
（二）1492 接线系统（Option 2：预接线方案）
1. 系统组成与优势
核心部件：1492-CABLExx 预接线电缆（0.5m/1.0m/2.5m/5.0m 四种长度）、1492-IFM40xx DIN 导轨端子块（带 / 不带 LED 状态灯），无需现场压接，提升接线效率。
电压降参考（30℃/60℃）：
电缆型号 电源 / 公共端导线压降（2A 时） 输出通道导线压降（0.5A 时） 电源 / 公共端导线压降（2A 时） 输出通道导线压降（0.5A 时）
1492-CABLE005H 127mV 34mV 144mV 38mV
1492-CABLE10H 173mV 45mV 196mV 51mV
1492-CABLE25H 334mV 83mV 388mV 95mV
1492-CABLE50H 574mV 147mV 686mV 169mV
2. 端子块标签规范
标签套件：1492 端子块附带多组贴纸标签，标注模块型号（如 1746-IB32）与 “upper/lower” 端子排位置，区分 SLC（十进制）与 PLC（八进制）寻址。
粘贴要求：按模块型号选择对应标签，贴于端子排外侧，示例：1746-IV32 模块 “upper” 端子排贴 “+V3”“IN16” 等标识，确保接线对应。
（三）通用接线准则
组隔离保持：使用 1492 端子块时，需选择支持 “组隔离” 的型号（如带分组隔板），避免不同组信号串扰。
电压降控制：计算总压降（导线电阻 × 电流 × 长度），确保输出模块负载端电压不低于最小导通电压（如 OB32 的 1.2V）。
公共端连接：
输入模块（IB32）：每组 2 个 dc Com 引脚内部连通，可只接 1 个；需超过 2A 时需接 2 个。
输出模块（OB32/OV32）：每组 2 个 + V dc（或 dc Com）引脚内部连通，电流超 2A 时必须接 2 个，避免引脚过载。
接线 diagrams 与寻址说明
（一）diagrams 核心标识
双数制标注：每个接线图同时标注十进制（SLC 系统）与八进制（PLC 系统）地址，如 SLC 的 “IN 14” 对应 PLC 的 “16（octal）”。
分组划分：用 “Wire Group 1-4”（输入）或 “Wire Group 1-2”（输出）明确接线分组，公共端（COM1-4）与信号端（IN/OUT 0-31）对应关系清晰。
（二）典型模块接线示例
1746-IB32（sinking 输入）：
公共端（dc Com 1-4）接 24V DC 负极，信号端（IN 0-31）接传感器输出，+V dc 1-4 接 24V DC 正极。
1746-OB32E（sourcing 输出带保护）：
公共端（dc Com 1-2）接负载负极，信号端（OUT 0-31）接负载正极，+V dc 1-2 接 24V DC 正极，E-Fuse LED 对应故障通道。
