Eckardt SRI986 智能阀门定位器
时间: 2025-08-29浏览次数：

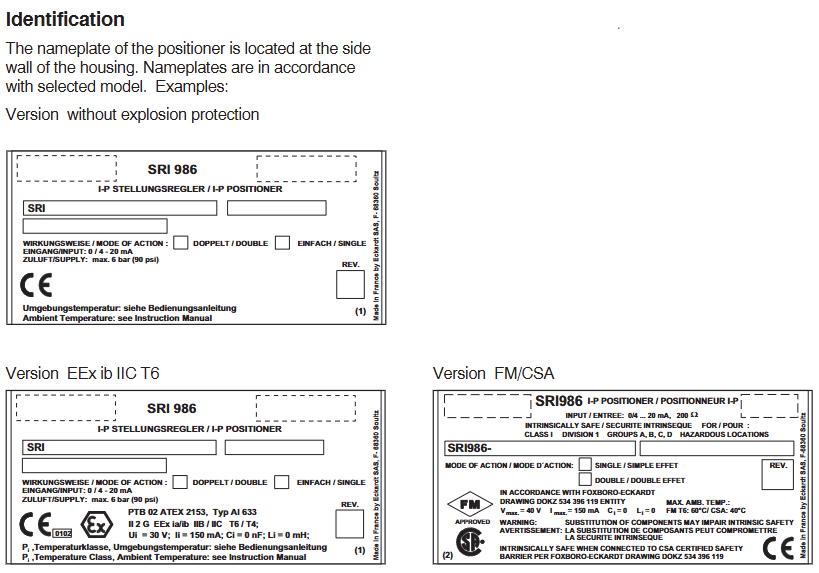

Eckardt SRI986 智能阀门定位器
Eckardt SRI986 智能阀门定位器

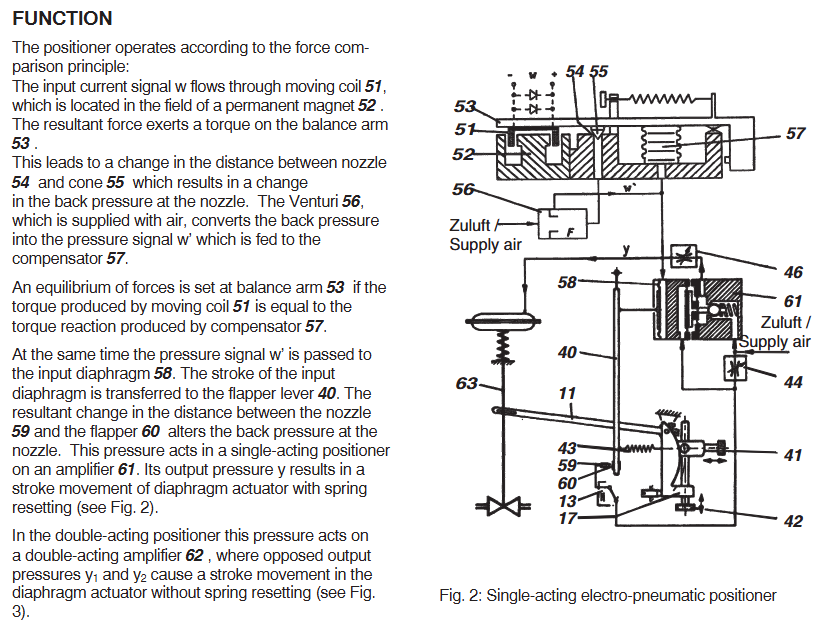

Eckardt SRI986 是一款由艾默生（Emerson）旗下 Eckardt 品牌推出的智能电气阀门定位器，专为工业过程控制中的气动执行机构设计，通过精确的电 - 气信号转换与闭环控制，实现阀门开度的高精度调节。该产品融合了非接触式位置检测、模块化结构与智能诊断功能，兼容 HART、PROFIBUS PA 等工业通信协议，广泛应用于石油化工、电力、水处理、制药等领域，适配直行程（Linear）与角行程（Rotary）两类气动执行机构，核心优势在于高调节精度、低维护需求及强环境适应性。
产品核心定位与技术优势
1. 核心功能与适用场景
高精度定位控制：采用非接触式霍尔效应位置传感器，调节精度达 ±0.5% 满量程（Span），重复精度 ±0.1%，适配需要严格流量 / 压力控制的场景（如化工反应釜进料阀、电厂蒸汽调节阀）。
智能诊断与通信：支持 HART 7.0（标准）、PROFIBUS PA（可选）协议，可通过手操器（如罗斯蒙特 475）或控制系统远程读取阀门运行数据（如开度、供气压力、故障代码），实现预测性维护。
宽范围适配：兼容单作用（Spring-Return，弹簧复位）与双作用（Double-Acting）气动执行机构，气源压力范围 0.2-1.0 MPa（2-10 bar），输出力 / 力矩覆盖多种执行机构规格（直行程推力最大 40 kN，角行程扭矩最大 500 N・m）。
环境耐受性：防护等级 IP66/IP67（标准）、IP68（可选），耐温范围 - 40~+85℃（常规）、-55~+100℃（高温选项），通过 ATEX、IECEx、CSA 等防爆认证，可用于 Zone 1/2（I 类危险区域）及腐蚀性环境（可选耐腐蚀涂层）。
2. 关键技术亮点
非接触式位置检测：摒弃传统机械连杆式检测，采用霍尔传感器 + 磁环结构，无机械磨损，寿命长达 100 万次循环以上，减少维护频率。
自适应控制算法：内置 “自整定（Auto-Tune）” 功能，通电后自动识别执行机构特性（如行程、响应速度），优化 PID 控制参数，无需手动调试，缩短安装时间。
模块化设计：分为控制单元（电子模块）、气动模块（电磁阀 + 气路）与连接组件，各模块独立拆装，故障时可单独更换，降低维修成本与停机时间。
硬件结构与技术规格
1. 核心组件与功能
组件类别 关键部件 功能描述
电子控制单元 霍尔位置传感器、微处理器、通信芯片 1. 接收 4-20mA/HART/PROFIBUS PA 输入信号；
2. 检测阀门实际位置（分辨率 0.01% 满量程）；
3. 执行 PID 控制算法，输出控制信号至气动模块；
4. 存储运行数据与诊断信息，支持远程通信。
气动模块 压电阀（Piezo Valve）、压力传感器、气路块 1. 将电子信号转换为气动信号（输出压力 0.2-1.0 MPa）；
2. 单作用机构：控制 “开 / 关” 侧压力（弹簧复位）；
3. 双作用机构：独立控制 “开”“关” 两侧压力；
4. 内置压力传感器，实时监测供气与输出压力。

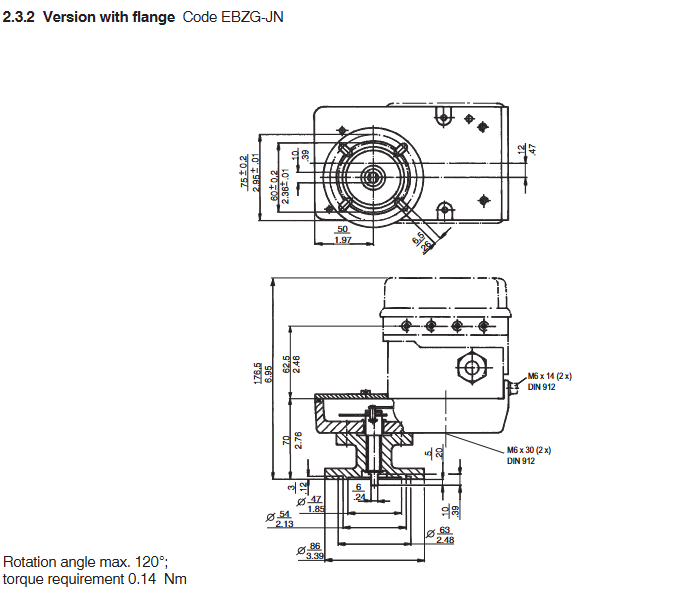

连接与安装组件 支架、连接轴、防爆外壳 1. 支架适配直行程（ISO 5211 标准法兰）与角行程（轴径 10-30mm）执行机构；
2. 连接轴支持 ±5° 角偏差补偿，简化安装对齐要求；
3. 外壳采用铝合金（常规）或不锈钢（耐腐蚀选项），防爆等级 Ex d IIC T6（ATEX）。
2. 关键技术参数
（1）控制性能
参数 直行程执行机构 角行程执行机构
行程范围 2-100 mm（标准）、100-300 mm（加长） 0-90°（标准）、0-180°/0-360°（可选）
调节精度 ±0.5% 满量程 ±0.5% 满量程
响应时间 ≤0.3 秒（阶跃信号 10%-90%） ≤0.5 秒（阶跃信号 10%-90%）
死区 ≤0.1% 满量程（可通过软件调整） ≤0.1% 满量程
（2）电气与气动参数
输入信号：
标准：4-20 mA DC（负载电阻 250-600 Ω）+ HART 7.0；
可选：PROFIBUS PA（IEC 61158-2，传输速率 31.25 kbps）。
电源需求：
HART 版本：12-30 V DC（典型功耗 1.5 W）；
PROFIBUS PA 版本：9-32 V DC（符合 IEC 61158-3 供电标准）。
气源要求：
压力：0.2-1.0 MPa（清洁干燥压缩空气，过滤精度≤5 μm，露点低于环境温度 10℃）；
耗气量：双作用≤0.3 Nm³/h（稳态），单作用≤0.2 Nm³/h（稳态）。
（3）环境与认证
防护等级：IP66（防尘防水）、IP67（短时间浸水）、IP68（长期浸水，可选）；
温度范围：-40~+85℃（常规），-55~+100℃（高温选项），-20~+60℃（本质安全版本）；
防爆认证：
ATEX：Ex d IIC T6 Ga（Zone 1）、Ex nA IIC T6 Gc（Zone 2）；
IECEx：Ex d IIC T6 Ga、Ex nA IIC T6 Gc；
CSA：Class I Div 1/2，Groups A-D，T6。
操作与配置流程
1. 安装与初始化
（1）机械安装
支架固定：根据执行机构类型（直行程 / 角行程）选择对应支架，通过 ISO 5211 法兰（直行程）或轴套（角行程）固定定位器，确保连接轴与执行机构轴同轴（偏差≤5°）。

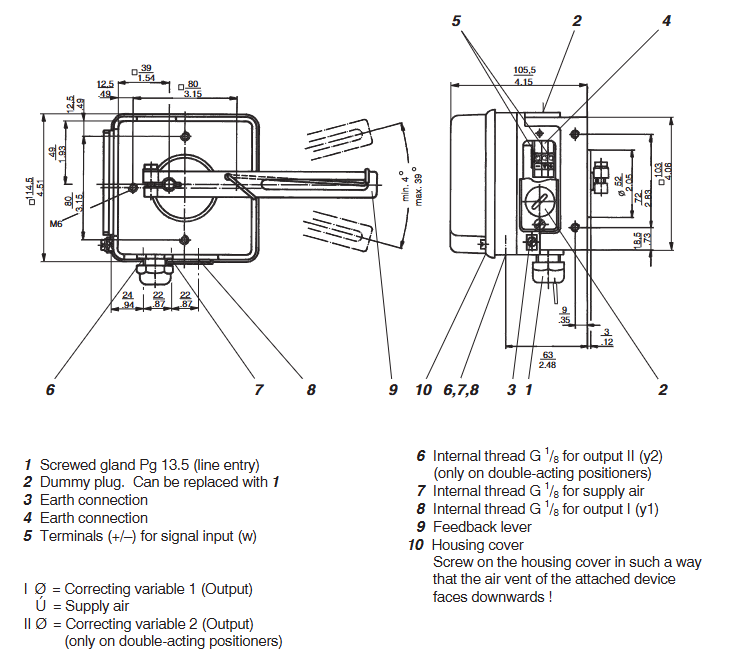

气源连接：将清洁压缩空气接入定位器 “Supply” 端口（G1/4 螺纹），单作用机构需区分 “Output”（工作侧）与 “Exhaust”（排气侧），双作用机构区分 “Open” 与 “Close” 端口。
电气接线：HART 版本接入 12-30 V DC 电源与 4-20 mA 信号（两线制）；PROFIBUS PA 版本接入总线电源与信号线（两线制），接线端子需符合防爆密封要求（如使用防爆格兰头）。
（2）自整定（Auto-Tune）
启动条件：确保气源压力正常（0.2-1.0 MPa），执行机构无卡涩，定位器通电（电源灯常亮）。
触发自整定：
本地：长按定位器 “Auto-Tune” 按钮（3 秒），指示灯闪烁（红色），进入自整定模式；
远程：通过 HART 手操器或控制系统发送 “Auto-Tune” 指令。
过程与完成：定位器自动驱动执行机构全行程运行（2-3 次），记录行程时间、响应特性等参数，优化 PID 参数；自整定完成后指示灯变为绿色常亮，系统进入正常控制模式。
2. 日常操作与诊断
（1）本地操作
状态指示：通过 3 个 LED 灯判断运行状态 ——
绿色常亮：正常运行；绿色闪烁：自整定中；
黄色常亮：警告（如供气压力偏低、轻微卡涩）；黄色闪烁：通信故障；
红色常亮：严重故障（如位置传感器故障、执行机构卡涩）；红色闪烁：超量程报警。
手动调节：长按 “Manual” 按钮（3 秒），进入手动模式，通过 “Up”（开）/“Down”（关）按钮调整阀门开度，松开按钮 5 秒后自动返回自动模式（防止误操作）。
（2）远程诊断（HART/PROFIBUS PA）
通过手操器或控制系统可读取以下关键数据与诊断信息：
运行数据：阀门实际开度（%）、设定值（%）、供气压力（MPa）、输出压力（MPa）、工作温度（℃）；
诊断信息：
轻度故障：供气压力低（<0.2 MPa）、执行机构响应缓慢（卡涩预警）；
重度故障：位置传感器失效、压电阀故障、通信中断；
维护提示：阀门动作次数（累计）、上次维护时间、建议维护周期（如每 10 万次动作检查气路）。
配置选项与订购信息
1. 核心配置选项
配置类别 选项内容 适用场景
通信协议 HART 7.0（标准）、PROFIBUS PA（可选） HART：中小规模系统，低成本；PROFIBUS PA：大规模总线系统，需多设备联网
执行机构类型 直行程（Linear）、角行程（Rotary） 直行程： Globe 阀、闸阀；角行程：蝶阀、球阀
防爆等级 Ex d IIC T6（标准）、Ex ia IIC T4（本质安全，可选） Ex d：Zone 1/2，适用于高风险区域；Ex ia：Zone 0/1，适用于极高风险区域
防护等级 IP66/IP67（标准）、IP68（可选，水深 1m/24h） IP68：潮湿环境（如污水处理厂、雨季户外）
材料与涂层 铝合金外壳（常规）、不锈钢外壳（可选）、耐腐蚀涂层（PTFE，可选） 不锈钢 + PTFE：腐蚀性环境（如化工含酸 / 碱气体）
2. 典型订购型号
Eckardt SRI986 型号编码规则：SRI986 - [协议] - [执行机构类型] - [防爆等级] - [防护等级]，示例如下：
SRI986-H-L-D-67：HART 协议、直行程执行机构、Ex d 防爆、IP67 防护；
SRI986-P-R-IA-68：PROFIBUS PA 协议、角行程执行机构、Ex ia 本质安全、IP68 防护；
SRI986-H-R-D-66：HART 协议、角行程执行机构、Ex d 防爆、IP66 防护（常规选型）。
3. 常用配件
安装附件：直行程支架（SRI986-Mount-L）、角行程轴套（SRI986-Shaft-R-20mm）、防爆格兰头（M20，Ex d 认证）；
维护配件：压电阀备件（SRI986-Piezo-01）、空气过滤器（精度 5μm，带排水）、HART 手操器（罗斯蒙特 475）；
校准工具：行程校准仪（SRI986-Calibrator）、压力传感器校准套件。
应用场景与核心价值
1. 典型应用领域
石油化工：催化裂化装置的进料调节阀、分馏塔回流阀，通过高精度控制（±0.5%）保障反应温度与压力稳定，避免超温超压风险；
电力行业：火电厂汽轮机蒸汽调节阀、核电站冷却水泵出口阀，适配高温环境（+85℃）与防爆要求，支持 PROFIBUS PA 总线集成至 DCS 系统；
水处理：自来水厂加药阀、污水处理厂曝气阀，IP68 防护适应潮湿环境，自整定功能简化现场调试；
制药行业：药品反应釜搅拌速度控制阀、无菌灌装线流量阀，不锈钢外壳 + PTFE 涂层满足耐腐蚀与卫生要求，智能诊断减少非计划停机。
2. 核心用户价值
提升控制精度：±0.5% 调节精度减少工艺波动，提升产品合格率（如化工产品纯度、药品剂量精度）；
降低维护成本：非接触式传感器无磨损，模块化设计简化维修，预测性诊断提前预警故障，减少停机时间（MTBF 提升 30% 以上）；
简化集成与调试：兼容主流通信协议，自整定功能无需专业人员，缩短项目投用周期（调试时间减少 50%）；
适应恶劣环境：宽温、高防护、防爆设计，覆盖工业现场绝大多数严苛工况，无需额外防护措施。
维护与注意事项
定期维护：
每 3 个月：检查气源压力与过滤器（清理杂质，排水）；
每 6 个月：校准定位器精度（通过 HART 手操器执行 “精度校准”），检查连接轴松动情况；
每 1 年：更换空气过滤器滤芯，检查压电阀响应性能（通过诊断功能）。
故障处理：
供气压力低：检查空压机压力，清理过滤器；
位置传感器故障：检查磁环是否脱落，更换传感器模块；
通信中断：检查接线端子，确认 HART/PROFIBUS PA 总线无短路或接地。
安全规范：
防爆区域维护需断电，使用防爆工具，严禁带电拆装；
本质安全版本（Ex ia）需确保总线电源符合 IEC 61158-3 标准，避免超额供电；
校准与维修需由 Eckardt 认证工程师执行，使用原厂备件，避免影响防爆与精度性能。
