Honeywell System 57 5704 控制系统
时间: 2025-08-29浏览次数：
Honeywell System 57 5704 控制系统
Honeywell System 57 5704 控制系统
Honeywell System 57 5704 控制系统是霍尼韦尔（Honeywell）旗下一款专为工业气体检测设计的模块化控制平台，主要用于监控现场安装的气体探测器，实现多通道气体浓度监测、报警触发及远程控制功能。该系统以高可靠性、灵活扩展性及严格的安全合规性为核心优势，广泛应用于石油化工、化工、制药、电力等对气体泄漏检测要求严苛的工业场景，可适配催化燃烧式、4-20mA 等多种类型的气体传感器。
系统核心定位与安全规范
1. 核心功能与适用范围
多通道监测能力：标准 19 英寸 3U 机架可支持最多 64 通道气体检测（每卡 4 通道），半 19 英寸 3U 机架支持最多 32 通道，适配大规模工业现场的分布式监测需求。
传感器兼容性：支持两类核心传感器输入 —— 催化燃烧式传感器（用于可燃气体检测）和 4-20mA 信号传感器（用于有毒气体、氧气等检测），满足不同气体类型的监测需求。
报警与控制：提供多级报警（A1/A2/A3 三级浓度报警、STEL 短期暴露限值报警、LTEL 长期暴露限值报警）、故障报警（传感器故障、线路故障）及抑制报警，支持继电器输出、模拟量输出（0-20mA/4-20mA），可联动外部设备（如排风系统、声光报警器）。
2. 安全与合规要求
环境限制：非防爆设计，仅适用于安全区域（非危险区域），且仅限室内使用，禁止暴露于雨水或潮湿环境。
操作规范：需由专业人员进行安装、校准与维护，仅允许使用霍尼韦尔认证的配件，避免擅自更换部件导致安全风险。
合规标准：符合欧盟 ATEX 指令（EC 型式检验证书 BVS 04 ATEX G 001 X）、EN 50073（气体检测设备选型与维护规范）、EN 60079-14（危险区域电气安装标准）等，电磁兼容性（EMC）符合 EN 61000-6 系列标准，抗射频干扰（RFI）能力达 10V/m（27-1000MHz）。
系统硬件组成与模块功能
5704 控制系统采用模块化设计，核心组件包括控制卡、接口卡、工程卡、电源模块及机架 / 机柜，各模块功能明确且可灵活组合：
1. 核心功能模块
模块名称 型号示例 核心功能 关键参数

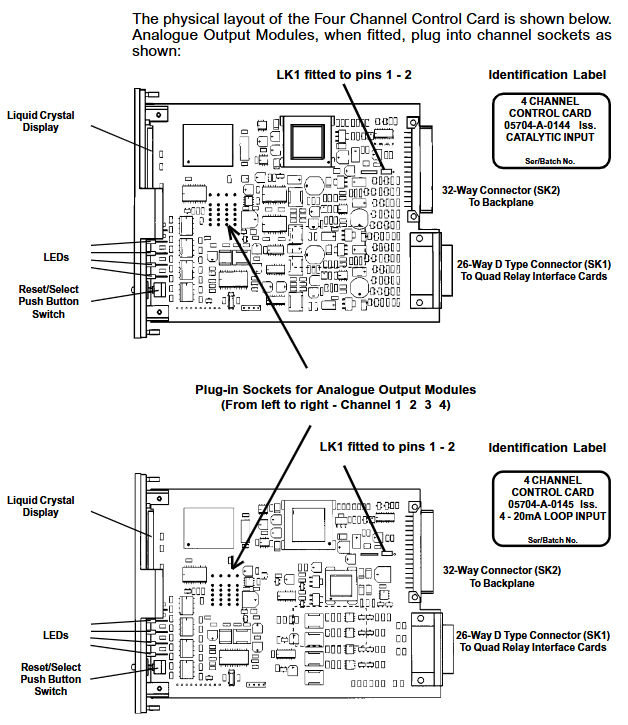

四通道控制卡 05704-A-0144（催化输入）
05704-A-0145（4-20mA 输入） 传感器信号处理、浓度显示、报警逻辑判断 每卡 4 通道；催化卡支持 90-315mA 恒定电流驱动；4-20mA 卡支持 0-25mA 信号测量
四继电器接口卡 05704-A-0121 传感器与控制系统的接线接口，提供 4 路继电器输出（单刀双掷） 继电器触点额定电流 5A（110/250V AC 或 32V DC）；支持 2.5mm²（14 AWG）导线接入

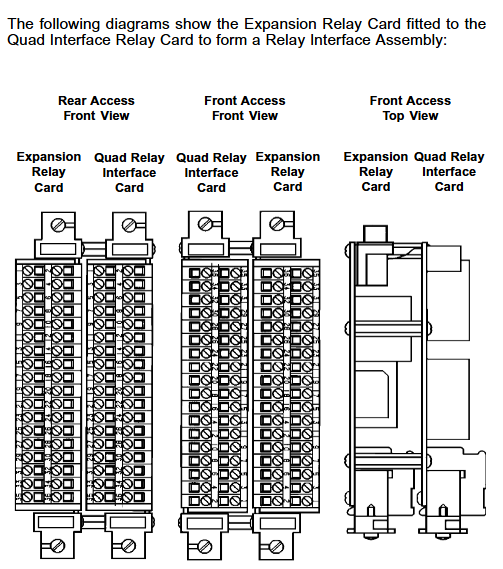

继电器扩展组件 05704-A-0131（接口卡 + 扩展卡） 扩展继电器数量至 16 路（12 路单刀双掷 + 4 路单刀单掷），适配复杂报警联动需求 占用 2 个机架插槽；额外重量 0.5kg，需单独供电
工程卡 05701-A-0361 系统配置、校准、诊断的核心操作界面，提供 RS232 接口连接 PC 或打印机 支持参数调整（如报警阈值、传感器电流）、故障诊断、维护记录打印；需工程钥匙解锁高级功能
DC 输入卡 05701-A-0325 系统电源接入与分配，支持双电源输入（主电源 + 备用电池），提供过流保护 输入电压 18-32V DC；内置 10A 抗浪涌保险丝；支持电源二极管隔离，避免电源冲突
AC-DC 电源模块 05701-A-0405（16 路）
05701-A-0406（8 路） 将 85-264V AC 转换为 24V DC 系统电源，支持功率升级（50W→200W） 50W 基础模块可扩展至 200W（16 路机架）；输入频率 47-440Hz，适配全球电网
2. 机架与机柜配置

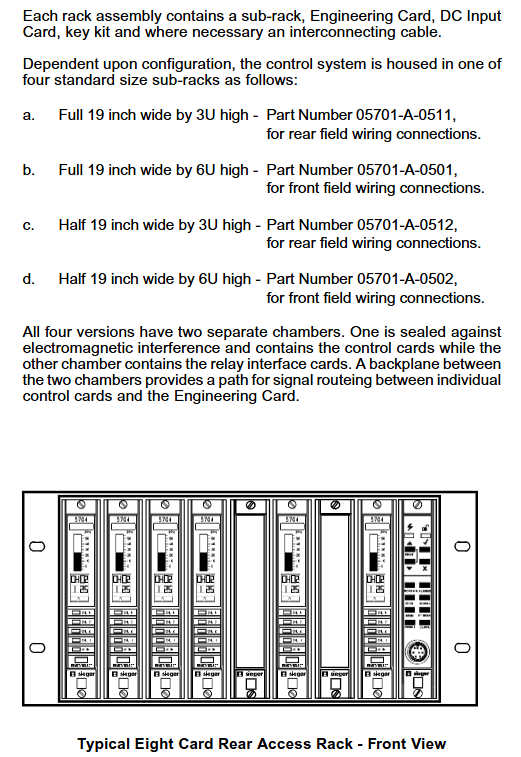

机架类型：提供 4 种标准机架 ——19 英寸 3U（后接线）、19 英寸 6U（前接线）、半 19 英寸 3U（后接线）、半 19 英寸 6U（前接线），支持前 / 后两种接线方式，适配不同现场布线需求。
机柜配件：可选壁挂式机柜（8 路 / 16 路），采用冷轧钢板材质（RAL 7015 深灰色），提供多个电缆引入孔（M20/M25/PG11/PG16），具备防尘与安全锁功能，保护内部模块免受物理损坏。
系统操作与核心功能
1. 基本操作流程
（1）系统启动与初始化
断电检查：启动前确认所有控制卡、接口卡已正确安装，接线无松动，电源电压符合 18-32V DC 要求。
分步上电：先接通 DC 输入卡电源，检查工程卡绿色电源灯常亮（表示电源正常）；再逐一插入控制卡，观察每卡 “INHIBIT” 灯（抑制灯）点亮（启动抑制期约 30 秒），抑制期结束后灯灭，系统进入正常监测状态。
传感器信号验证：通过工程卡 “BEAD mA”（催化卡）或 “SIGNAL”（4-20mA 卡）功能，检查传感器信号是否正常（如催化卡桥路电流 200mA、4-20mA 卡信号在正常范围）。
（2）报警与复位操作
报警识别：通过控制卡 LED 灯判断报警类型 ——
红色闪烁：A1（1 次 / 秒）、A2（2 次 / 秒）、A3（3 次 / 秒）浓度报警；STEL/LTEL 报警（1 秒亮 / 1 秒灭，慢闪）。
黄色闪烁：传感器故障、线路故障；黄色常亮：通道被抑制（手动 / 远程抑制）。
复位操作：
普通复位：短按控制卡 “RESET/SELECT” 键，清除非激活的锁定报警、故障提示及峰值显示。
扩展复位：长按 “RESET/SELECT” 键 5 秒，清除最大 / 最小浓度记录、STEL/LTEL 计时，复位延时继电器。
2. 工程校准与维护
（1）关键校准步骤（需工程钥匙解锁）
零点校准（ZERO）：
将传感器置于无目标气体的清洁环境（如新鲜空气），等待信号稳定（控制卡显示 “稳定” 图标）。
选择目标通道，按下工程卡 “ZERO” 键，系统自动将当前信号设为零点，校准后需解除通道抑制。
量程校准（SPAN）：
通入已知浓度的标准气体（建议浓度≥40% 满量程），等待传感器信号稳定。
按下工程卡 “SPAN” 键，调整数字显示至标准气体浓度，确认后系统保存量程参数，同时更新校准日期。
首次量程校准（1st SPAN）：针对新催化传感器，记录初始灵敏度，用于后续传感器寿命监测（灵敏度降至初始值 50% 时触发 “寿命到期” 报警）。
（2）定期维护要点
月度检查：清洁模块表面灰尘，检查接线端子紧固性，验证报警继电器动作是否正常。
年度校准：按传感器类型（催化 / 4-20mA）进行零点与量程校准，检查工程卡时钟准确性，打印维护记录（通过 RS232 打印机）。
传感器更换：催化传感器建议每 1-2 年更换，4-20mA 传感器按制造商要求更换，更换后需重新执行 “1st SPAN” 校准。
系统配置与扩展能力
1. 灵活配置选项
报警逻辑配置：支持多种报警模式 ——
独立报警：单通道报警不影响其他通道；
分区报警（Zoned）：指定区域内任一通道报警触发分区总报警；
表决报警（Voted）：多通道同时报警（如 2/3 通道报警）才触发总报警，避免单传感器误报；
更新报警（Update）：即使存在未复位报警，新报警仍能触发提示，避免遗漏。
输出配置：
继电器输出：可配置为 “正常通电”（断电触发）或 “正常断电”（通电触发），支持 13-48ms 切换时间；
模拟量输出：每通道可选 0-20mA 或 4-20mA 隔离输出，用于连接 PLC、DCS 等系统，传输实时浓度数据。
2. 扩展与定制能力
硬件扩展：通过增加继电器扩展卡（05704-A-0131）提升继电器数量；通过叠加 AC-DC 电源模块（05701-A-0440）将系统功率从 50W 升级至 200W，支持更多通道。
软件与通信扩展：
工程软件：通过 “Engineering Interface Software”（工程接口软件）在 PC 上配置系统参数（如报警阈值、传感器类型），支持数据日志存储；
通信模块：可选 Modbus 接口模块（RS232/RS422/485），实现与上位机（如 SCADA 系统）的数字通信，仅用于数据可视化，禁止用于安全相关控制；
事件打印模块：记录报警、故障事件及时间戳，便于追溯与合规审计。
故障诊断与常见问题
1. 故障代码与排查
系统通过控制卡 LCD 显示 “ERxx” 故障代码，核心故障类型及处理方式如下：
故障代码 含义 可能原因 处理建议
ER97 EEPROM 故障（配置数据丢失） 控制卡存储芯片损坏 更换控制卡
ER87 信号超量程（高于配置上限） 传感器短路、气体浓度过高 检查传感器线路，确认现场气体浓度
ER88 信号欠量程（低于配置下限） 传感器开路、线路断线 检查传感器接线，更换故障传感器
ER83 催化传感器桥路电流故障 传感器老化、线路电阻过大 检查线路电阻（≤40Ω），更换传感器
ER82 传感器寿命到期 催化传感器灵敏度降至 50% 以下 立即更换传感器
2. 常见操作问题
工程卡无响应：检查 DC 输入卡电源（18-32V DC）及保险丝（10A），若电源正常，尝试重启系统；
报警不触发：确认通道未被抑制（INHIBIT 灯灭），检查报警阈值配置是否正确，验证继电器接线；
模拟量输出异常：检查模拟量模块（04200-A-0145/0146）是否插紧，确认输出类型（电流源 / 电流 sink）与外部设备匹配。
技术参数与订购信息
1. 核心技术参数
环境适应性：工作温度 0-55℃（ATEX 认证系统为 0℃起），存储温度 -25-85℃，相对湿度 0-90%（无冷凝），海拔≤5000m。
电气参数：系统电源 18-32V DC；控制卡功耗 8.3-12.8W（视类型而定）；继电器触点容量 5A（AC/DC）。
显示与精度：控制卡 LCD 显示（4 字符数字 + 25 段模拟条），浓度测量精度 ±1% 满量程，报警阈值分辨率 1% 满量程。
2. 主要订购型号
组件类型 型号示例 描述
控制卡 05704-A-0144 四通道催化燃烧式传感器输入卡
控制卡 05704-A-0145 四通道 4-20mA 传感器输入卡
继电器接口卡 05704-A-0121 四继电器接口卡（基础版）
工程卡 05701-A-0361 系统配置与诊断卡
AC-DC 电源 05701-A-0405 16 路 50W 电源模块（可升级至 200W）
机柜 05701-A-0451 8 路壁挂式机柜（冷轧钢板）
