ProSoft Technology ILX56-PBM PROFIBUS DPV1 主 / 从模块
时间: 2025-08-29浏览次数：
ProSoft Technology ILX56-PBM PROFIBUS DPV1 主 / 从模块
ProSoft Technology ILX56-PBM PROFIBUS DPV1 主 / 从模块
ILX56-PBM 是 ProSoft Technology 推出的适配 ControlLogix® 平台的 PROFIBUS DPV1 主 / 从模块，可实现 ControlLogix 控制器与 PROFIBUS DP 设备的高效数据交互，支持 DPV0 循环数据交换、DPV1 非循环消息与告警功能，同时具备冗余部署、灵活配置及全面诊断能力，适用于工业自动化、过程控制等场景中需要整合 PROFIBUS 总线与 ControlLogix 系统的应用。
核心功能与架构
1. 工作模式与核心能力
ILX56-PBM 支持主模式（Master） 与从模式（Slave） 双向切换，核心功能覆盖 PROFIBUS DPV0/DPV1 全协议栈：
主模式（Master）：
最多管理 125 个 PROFIBUS DP 从设备，支持 DPV0 循环数据交换（最大 5000 字节数据量）、DPV1 Class 1（MS1，仅与已配置从设备通信）和 Class 2（MS2，多主站并发通信）非循环消息。
支持 DPV1 告警采集（如诊断告警、过程告警），可通过 ControlLogix 控制器读取从设备告警与诊断信息，支持设备自动发现与站地址修改。

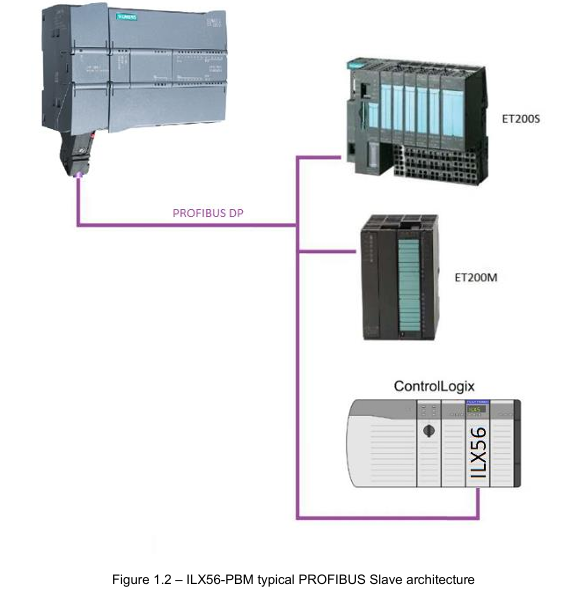

从模式（Slave）：
可模拟最多 10 个 PROFIBUS DP 从设备，支持 DPV0 循环数据交互与 DPV1 Class 1 消息，每个模拟从设备可配置独立的 I/O 映射与告警触发机制。
支持与第三方 PROFIBUS 主站通信，数据格式自动适配 ControlLogix 用户自定义数据类型（UDT），保障 16/32 位数据结构对齐。
2. 硬件架构与接口

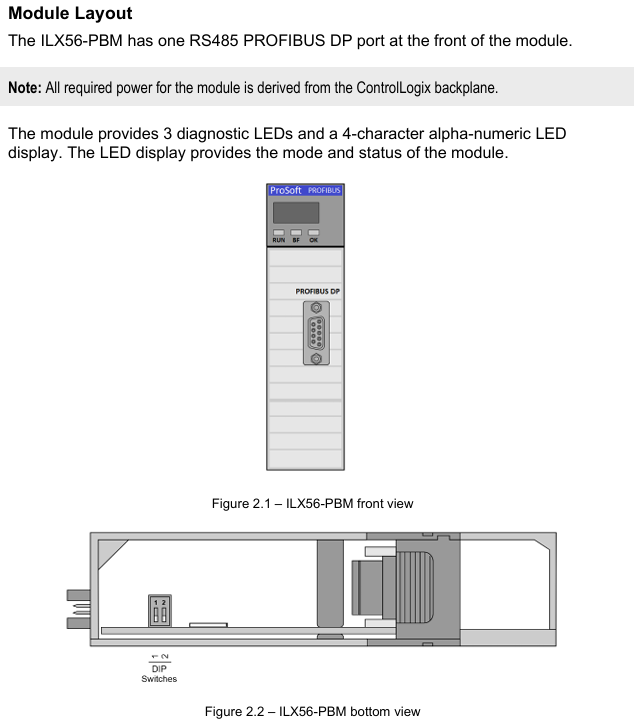

物理接口：

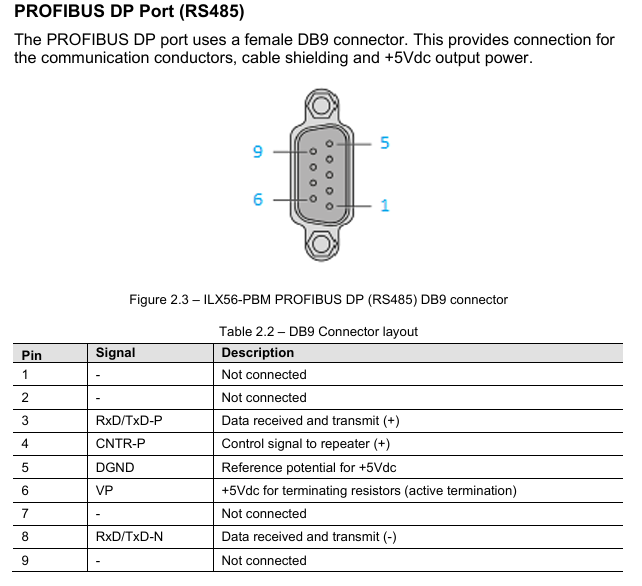

PROFIBUS DP 端口：RS485 标准 DB9 母头，支持 + 5Vdc 终端电阻供电，引脚 3（RxD/TxD-P）、8（RxD/TxD-N）为差分数据引脚，5 脚为参考地。
扩展接口：板载 SD 卡插槽（支持 FAT32 格式，用于固件备份与配置恢复）、2 个 DIP 开关（SW1：强制安全模式，用于固件修复；SW2：配置锁定，防止误修改）。
指示灯与显示：3 个诊断 LED（RUN/FB/OK）+4 字符字母数字显示屏，实时显示模块模式（如 “MASTER”“SLAVE”）、运行状态（如 “OPERATE”“OFFLINE”）及故障信息（如 “Bus Fault”“Duplicate Station”）。
配置与部署流程
1. 配置工具与前期准备
核心工具：需安装 ProSoft PLX50 Configuration Utility（可从官网下载），用于模块参数配置、GSD 文件管理、设备添加及配置下载；Studio 5000 需安装 Add-On Profile（AOP，v21 及以上版本，v20 及以下需使用通用 1756 模块配置文件）。
GSD 文件管理：PROFIBUS 设备需通过 GSD 文件导入 PLX50 工具，支持 GSD 目录导出 / 导入，可批量添加第三方 PROFIBUS 设备（如西门子 ET200M、施耐德 ATV 变频器等）。
2. 关键配置步骤
（1）基础参数配置
主模式配置：
设定 PROFIBUS 站地址（TS，0-126，需与从设备不冲突）、最高站地址（HSA，建议设为实际最大从站地址以优化性能）、波特率（9.6Kbps-12Mbps，需匹配所有从设备）。
配置 DPV1 参数：启用 Class 1/Class 2 消息、告警使能（如 Pull Plug 告警、过程告警），设定超时时间（如 DPV1 请求超时 2000ms）。
从模式配置：
模拟从设备数量与站地址，每个从设备需配置 DPV0 数据长度、DPV1 对象（Slot/Index 映射）及告警触发条件（如 AlarmTrigger 标签电平切换触发告警）。
（2）ControlLogix 映射
通过 PLX50 工具生成 Logix L5X 文件，包含 UDT（如主站状态 UDT、从设备数据 UDT）、映射程序与控制器标签，导入 Studio 5000 后自动关联模块输入 / 输出映像区。
映射规则：输入数据（从 PROFIBUS 设备到 ControlLogix）与输出数据（从 ControlLogix 到 PROFIBUS 设备）分别打包为字节数组，通过生成的子程序自动解析为结构化标签（如MyILX56PBM_ET200M.Input.Data）。
（3）冗余部署（主模式专属）
冗余架构：2 个 ILX56-PBM 模块共享同一 PROFIBUS 总线，配置完全一致，支持 “一主一备” 切换，备机通过监测总线活动（PROFIBUS Inactive Time 参数，默认 22ms）自动接管主站角色。
关键参数：
Profibus Inactive Time：备机判定主站失效的总线无活动时间，需设为 “10ms + 2× 最大数据包传输时间”。
Switch Timeout：主备切换确认超时时间，需设为 “Max (1000ms, 4× 模块 RPI)”，避免切换中断。
数据交互与操作
1. 数据交换类型
（1）DPV0 循环数据交换
主模式：按预设周期（可配置，最小 4ms）与从设备交互数据，每个从设备的输入 / 输出数据长度通过 GSD 文件自动识别，支持字节 / 字序交换（如 AA BB CC DD → BB AA DD CC），通信故障时可配置数据强制清零。
从模式：模拟从设备接收 PROFIBUS 主站的循环数据请求，将 ControlLogix 输出标签数据转发至主站，同时将主站下发数据写入 ControlLogix 输入标签，支持 “数据交换激活” 状态反馈（DataExchangeActive 标签）。
（2）DPV1 非循环消息

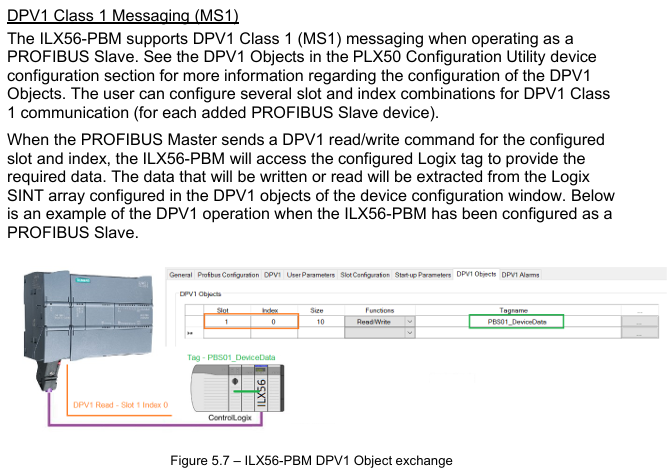

Class 1（MS1）：仅主模式下与已建立循环通信的从设备交互，用于参数读写（如修改从设备量程、读取诊断寄存器），需指定从站地址、Slot 号、Index 号及数据长度，超时时间可配置（默认 4000ms）。
Class 2（MS2）：支持多主站并发通信，需先通过 “初始化（Init）” 建立连接，获取连接引用号后执行读写操作，通信结束后需发送 “中止（Abort）” 释放资源，适用于设备调试与参数配置。
（3）告警与诊断
告警采集：主模式下自动监测从设备 DPV1 告警，通过DeviceAlarmPending标签指示告警状态，可通过 CIP 消息（服务码 0x51）提取告警数据（如告警类型、Slot 号、详细描述）。
诊断信息：支持标准诊断（如从设备未响应、数据长度不匹配）与扩展诊断（基于 GSD 文件解析的设备专属诊断，如模块故障、接线错误），可通过 PLX50 工具实时查看或导出日志。
诊断与维护
1. 状态监测与 LED 指示
LED 灯 状态含义（主模式） 状态含义（从模式）
RUN 常红：PROFIBUS STOP 模式；闪绿：CLEAR 模式；常绿：OPERATE 模式；灭：OFFLINE 模式 始终熄灭（从模式无 RUN 状态指示）
FB 闪红：从设备错误；常红：总线故障（如电缆断开）；灭：正常 闪红：模拟从设备错误；常红：总线通信故障；灭：正常
OK 常红：硬件故障 / 固件损坏；闪绿：无配置；常绿：配置正常且运行 同主模式
显示屏：显示模式（“MASTER”/“SLAVE”）、运行状态（“OPERATE”/“STOP”）、故障码（如 “Duplicate” 表示站地址冲突）。
2. 工具化诊断功能
PROFIBUS 数据包捕获：PLX50 工具支持实时抓取总线数据包，显示帧类型（SD2/SD4）、源 / 目的地址、数据长度与原始数据，可过滤特定站地址或帧类型（如 Token 帧、SRD 数据帧），用于排查通信异常。
事件日志：模块内置非易失性内存存储事件日志（如电源启动、配置下载、故障切换），可通过 PLX50 工具导出为文本文件，包含时间戳、事件类型与详细描述。
在线状态监控：PLX50 工具提供 “Live List” 实时显示总线所有设备在线状态（在线 / 离线、数据交换中 / 未交换），“Discovered Nodes” 标签页可查看设备厂商、型号与 GSD 文件信息。
技术规格与兼容性
1. 硬件与环境规格
类别 参数
供电 从 ControlLogix 背板取电：5Vdc 450mA，24Vdc 2mA
工作温度 -20°C ~ +70°C（运行），-40°C ~ +85°C（存储）
电磁兼容（EMC） 发射：IEC 61000-6-4；抗扰度：EN 61000-4-2（ESD）、EN 61000-4-3（辐射抗扰）
PROFIBUS 特性 支持波特率 9.6Kbps~12Mbps，最大总线长度 1200m（9.6Kbps）、100m（12Mbps），支持中继器扩展
认证 CE、UL（94V-0 阻燃）、ATEX（II 3G Ex ec IIC T4 Gc）、IECEx（同 ATEX）
2. 软件兼容性
ControlLogix 平台：支持 ControlLogix 1756 系列控制器，Studio 5000 v21 及以上（需 AOP），v20 及以下需使用通用模块配置文件。
操作系统：PLX50 Configuration Utility 支持 Windows 10/11（64 位），固件升级需通过 SD 卡或 PLX50 工具的 DeviceFlash 功能。
第三方设备：兼容符合 PROFIBUS DP V0/V1 标准的从设备（如西门子 ET200 系列、施耐德 Lexium 驱动器），需导入对应 GSD 文件。
配置与部署工具
1. PLX50 Configuration Utility
核心功能：项目管理（新建 / 复制 / 导出）、GSD 文件管理（添加 / 删除 / 导入目录）、模块参数配置（主 / 从模式、PROFIBUS 参数、Logix 连接）、配置下载 / 上传、设备发现与诊断。
关键操作：
生成 Logix L5X 文件：自动映射 PROFIBUS 数据到 ControlLogix 标签，包含 UDT 与子程序。
SD 卡配置备份：将当前配置保存至 SD 卡，用于模块更换时快速恢复。
2. Studio 5000 集成
AOP 安装：导入 ILX56-PBM 的 Add-On Profile 后，可在 I/O 配置中直接添加模块，自动生成模块定义数据类型（Module-Defined Data Types）。
标签映射：通过导入 PLX50 生成的 L5X 文件，自动创建控制器标签（如Local:1:MasterStatus主站状态标签、MyILX56PBM_ET200M.Input从设备数据标签），支持在线监控与强制操作。
订购与支持
典型型号与配件
核心模块：ILX56-PBM（基础型号，含主 / 从模式功能）。
配套配件：
SD 卡：用于固件与配置备份，需 FAT32 格式（建议 4GB 及以上）。
终端电阻：PROFIBUS 总线首尾端需接入 220Ω 终端电阻（模块 DB9 的 3-8 脚可通过 + 5V 供电）。
转接电缆：PROFIBUS 总线延长线（需符合 PROFIBUS 标准，阻抗 135-165Ω，电
